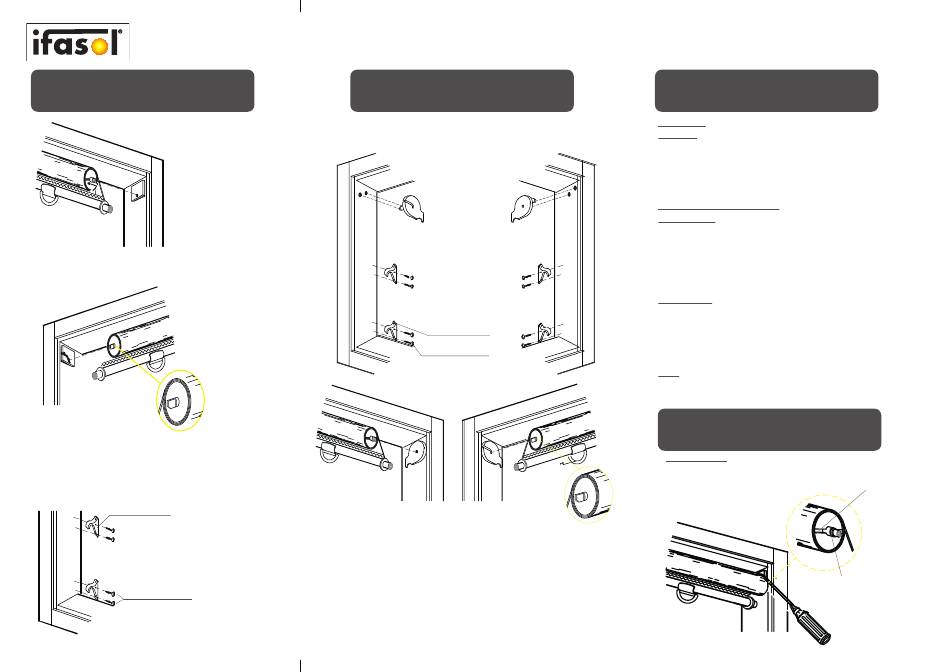

Montage Velux Fensterfalz 96°
1.
Die Montage erfolgt im
Original- Velux-Träger. Rollo mit
dem flachen Stift auf der
linken Seite in den senkrechten
Schlitz des Trägers einstecken.
Achtung! Die abgeschrägte
Ecke am Flachstift muß nach
unten zeigen!
2.
Den runden federnden Stift des Rollos mittels Schraubendreher
eindrücken und festhalten, dann das Rollo vor den rechten Träger
fixieren und den Stift in die Bohrung des Trägers einfedern lassen.
Fallrohrhalter
3.
Fallrohrhalter links u. rechts
anschrauben.
Soll das Rollo das Fenster auch nur
teilweise beschatten, dann die
mittleren Fallrohrhalter auf der
gewünschten Höhe anschrauben.
Schrauben 2,0 x 16
Hinweis:
Die unteren Fallrohrhalter bitte mit 4 mm
Abstand von unten montieren. (Unterkante
Fallrohrhalter bis Eckpunkt Fensterrahmen)
Montage Träger 70
Fensterfalz 96°
1.
Träger links und rechts
mittels Hammer und
Holzklotz in den
Löchern des Rahmens
einschlagen.
2.
Fallrohrhalter
anschrauben. Soll das
Rollo das Fenster nur
teilweise beschatten,
dann die mittleren
Fallrohrhalter auf der
gewünschten Höhe
anschrauben.
Fallrohrhalter
Schrauben 2,2 x 16
Hinweis:
Die unteren Fallrohrhalter bitte mit 4
mm Abstand von unten montieren.
(Unterkante Fallrohrhalter bis Eckpunkt
Fensterrahmen)
3.
Den Rundstift des Rollos auf der
4.
rechten Seite in den Träger
Dann den flachen Stift des Rollos
stecken.
auf der linken Seite in den Träger
einlegen. Achtung!
Die abgeschrägte Ecke am
Flachstift muß nach unten zeigen!
Bedienung und Einstellung
Bedienung
Schließen:
Das Rollo wird vorgespannt und gesichert geliefert.
Rollo am Griff zuziehen und langsam wieder öffnen.
Die Arretierung ist jetzt gelöst und der Stoff unter ständiger
Zugspannung. Danach unten links und rechts Fallrohr in den
Fallrohrhalter einhängen.
Einstellung des Federmotors
Nachspannen:
(Rollo rollt nicht völlig auf, zu schwach vorgespannt)
Fenster in Putzstellung drehen, das Rollo 20 - 30 cm zuziehen
und die Feder einrasten lassen.
Rollo aus den Trägern nehmen und aufrollen.
Fenster schließen und Rollo wieder einbauen.
Prüfen, ob die Federspannung ausreichend ist.
Sonst den Vorgang wiederholen, bis die Federspannung ausreicht.
Neu spannen:
(Feder ist nicht vorgespannt)
Feder mit dem flachen Endstift des Rollos und dem beigelegten
Federspanner durch ca. 20 Umdrehungen (im Uhrzeigersinn)
spannen.
Achtung! Arretierung nach dem Spannen immer eingerastet
lassen.
Rollo:
Nie hochschnellen lassen, um Beschädigungen zu vermeiden.
Demontage
Ausbau des Rollos
Zuerst das Fenster in Putzstellung
drehen. Dann das Rollo am Griff ca.
15 cm zuziehen (nach oben ziehen)
und langsam zurückbewegen. Die
Sperre rastet jetzt wieder ein und das
Rollo kann gefahrlos ausgebaut
werden.
Rille des
Rundstifts
Schlitz in der
Endkappe
Stand: 2018
