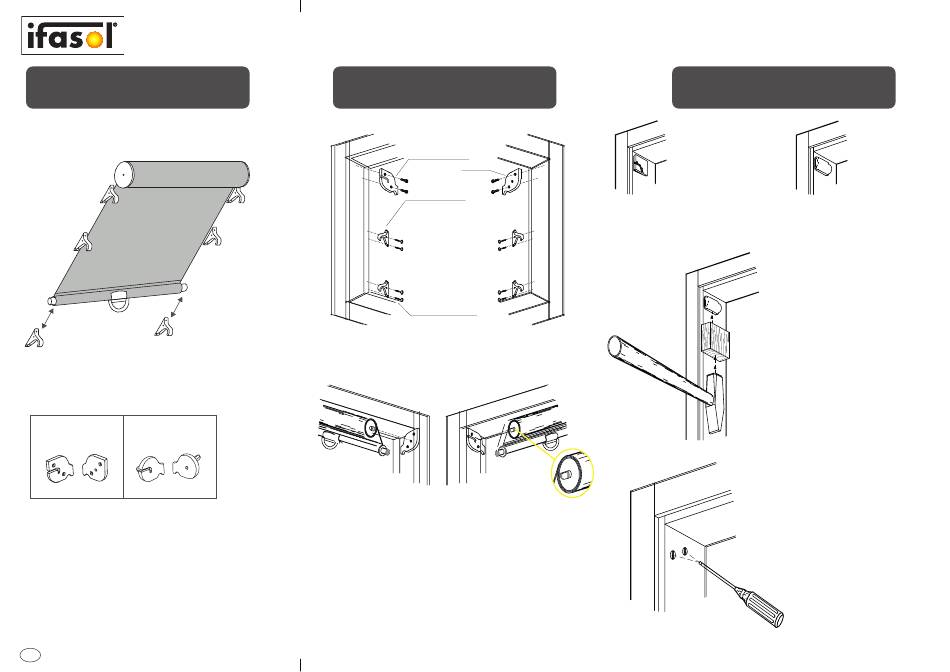

ifasol DF1 Montage

Montage Dachfensterrrollo DF1
Träger 40 und 70
Träger 40, 90° Fensterfalz Träger 70, 96° Fensterfalz
ab 50 mm Falztiefe
D
Druckfehler, Irrtümer und Änderungen vorbehalten
Montage Träger 40
Fensterfalz 90°
Schrauben 3,0 x 20
Träger
Fallrohrhalter
1.
Träger und
Fallrohrhalter links und
rechts am Fensterrah-
men anschrauben.
Soll das Rollo das
Fenster nur teilweise
beschatten, dann die
mittleren Fallrohrhalter
auf der gewünschten
Höhe anschrauben.
Schrauben 2,2 x 16
Hinweis:
Die unteren Fallrohrhalter bitte mit
4 mm Abstand von unten
montieren. (Unterkante
Fallrohrhalter bis Eckpunkt
Fensterrahmen)
2.
3.
Den Rundstift des Rollos auf der
Dann den flachen Stift des Rollos
rechten Seite in den Träger
auf der linken Seite in den Träger
stecken.
einlegen. Achtung! Die
abgeschrägte Ecke am Flachstift
muß nach unten zeigen!
Montage Velux Fensterfalz 96°
Träger 96° (Velux) Träger 70
Baujahr 1983 bis ca. 1992 Baujahr ab ca. 1992
Eingebauten Träger Eingebauten Träger
verwenden. Der beigelegte demontieren. Ausbau
Träger wird nicht benötigt. nach der beigefügten
Montageanleitung Ausbauanleitung
Veluxfenster 96° verwenden.
vornehmen. Den
beigelegten Träger
verwenden.
Montageanleitung Träger
70 verwenden.
Ausbauanleitung
1.
Einen Holzklotz von unten gegen
den Träger legen.
Mit einem Hammer von unten
gegen den Vierkantklotz
schlagen, bis das Oberteil des
Trägers von den Befestigungszap-
fen des Trägers abgeschert ist.
2.
Die verbliebenen Befestigungszapfen des
Trägers im Fensterrahmen mit einem
Schraubendreher herausdrehen.
3.
Das Rollo kann nun montiert werden.
Hierzu die Montageanleitung Träger 70
verwenden.
