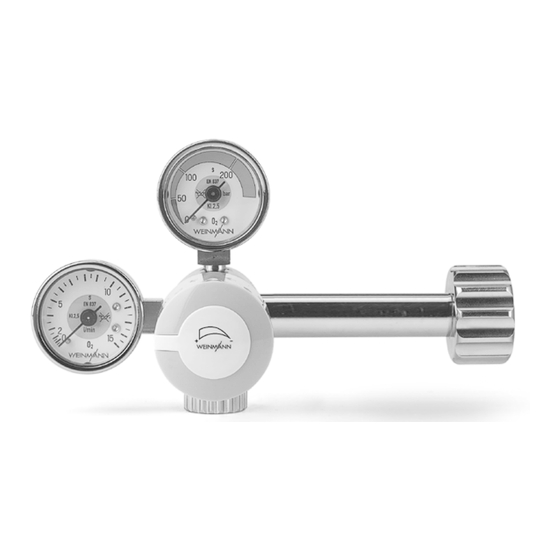

Weinmann OXYWAY Fix I Gerätebeschreibung Und Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für OXYWAY Fix I:
- Gebrauchsanweisung (36 Seiten) ,
- Gebrauchsanweisung (40 Seiten)
Inhaltsverzeichnis
Werbung
Gerätebeschreibung
und Gebrauchsanweisung
OXYWAY
einstufige Druckminderer, fest eingestellt:
Fix I; Fix I seitlicher Abgang; Fix II; Fix III;
Fix III links
einstufige Druckminderer, stufenlos
einstellbar:
Fine I; Fine II; Fine III
einstufige Druckminderer, rastend
einstellbar:
Fast I; Fast II; Fast III
Bis Geräte-Nr. 0849999
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weinmann OXYWAY Fix I
Inhaltszusammenfassung für Weinmann OXYWAY Fix I
- Seite 1 Gerätebeschreibung und Gebrauchsanweisung OXYWAY einstufige Druckminderer, fest eingestellt: Fix I; Fix I seitlicher Abgang; Fix II; Fix III; Fix III links einstufige Druckminderer, stufenlos einstellbar: Fine I; Fine II; Fine III einstufige Druckminderer, rastend einstellbar: Fast I; Fast II; Fast III Bis Geräte-Nr.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Gerätebeschreibung ..... . 2 1.1 Verwendungszweck ....2 1.2 Funktionsbeschreibung . - Seite 3 1 Inhaltsmanometer 2 Anschlußbolzen (Sauerstoff-Flasche) 3 Gehäuse 4 Rastkopf 5 Sauerstoff-Abgang (zum Verbraucher) fest eingestellter Druckminderer „Fix“ rastend einstellbarer Druckminderer „Fast“ 3 Gehäuse 1 Inhaltsmanometer 6 Mengenmanometer 2 Anschlußbolzen (Sauerstoff-Flasche) 7 Einstellknopf 5 Sauerstoff-Abgang (zum Verbraucher) stufenlos einstellbarer Druckminderer „Fine“ 8 Gerätenummer 9 Sicherheitsventil 10 Filterschraube...
-
Seite 4: Gerätebeschreibung
1. Gerätebeschreibung 1.1 Verwendungszweck Die Druckminderer dienen der druckreduzierten Abga- be von medizinischem Sauerstoff für unterschiedliche Geräte aus den Bereichen Medizin und Therapie. Dazu werden sie vom Anwender an Hochdrucksauer- stoff-Flaschen (bis 20 000 kPa = 200 bar Flaschen- druck) angeschlossen. 1.2 Funktionsbeschreibung Im Betrieb gelangt der Sauerstoff aus der Sauerstoff-Fla- sche über das Flaschenventil und den Anschlussbolzen... - Seite 5 Folgende Druckminderer werden in dieser Gebrauchs- anweisung beschrieben: Fest eingestellte Druckminderer „Fix“ Über eine feste Blende im Sauerstoff-Abgang wird ein konstanter Flow erzeugt. Die angegebenen Druckminderer unterscheiden sich jeweils durch die Länge und die Lage des An- schlussbolzens Stufenlos einstellbare Druckminderer „Fine“ Auf den Kolben wirkt eine zweite Feder, die über ein Spindelsystem verstellbar ist.
-
Seite 6: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Besondere Kennzeichnungen am Gerät Gerätenummer Das Symbol auf der Skala des Inhaltsmanometers weist Sie darauf hin, dass der Druckminderer keines- falls mit brennbaren Stoffen (Öl, Alkohol, Fett etc.) in Verbindung kommen darf, da diese in Verbindung mit Sauerstoff explosionsartig reagieren können. -
Seite 7: Sicherheitsbestimmungen
Verwenden Sie den Druckminderer nur für den be- schriebenen Verwendungszweck (siehe „1.1 Ver- wendungszweck“ auf Seite 2). • Lassen Sie Wartungen und Instandhaltungsmaß- nahmen nur durch den Hersteller Weinmann oder geschulte sachkundige Fachhändler durchführen. • Beim Einsatz von Fremdartikeln kann es zu Funkti- onsausfällen und Nicht-Biokompatibilität kommen. - Seite 8 Sauerstoff Hochkomprimierter Sauerstoff kann im Zusammenhang mit brennbaren Stoffen (Fett, Öl, Alkohol etc.) zu spon- tanen explosionsartigen Reaktionen führen: • Halten Sie die Geräte und alle Verschraubungen absolut öl- und fettfrei. • Auf keinen Fall dürfen Sie den Druckminderer in eine Desinfektionslösung oder in eine andere Rei- nigungslösung legen.
-
Seite 9: Montage
3. Montage Waschen Sie sich bitte vor jeder Arbeit an der Sauer- stoff-Versorgung gründlich die Hände. Kohlenwasser- stoffverbindungen (z.B. Öle, Fette, Reinigungsalkoho- le, Handcreme oder Heftpflaster) können zu explosionsartigen Reaktionen führen, wenn sie mit hochkomprimiertem Sauerstoff in Berührung kommen. Verwenden Sie keinesfalls Schraubenschlüssel oder son- stige Werkzeuge, um die Überwurfmuttern anzuziehen oder zu lösen. -
Seite 10: Druckminderer Abschrauben
4. Schrauben Sie den Druckminderer mit der geriffel- ten Überwurfmutter des Anschlussbolzens an das Flaschenventil. Ziehen Sie die Überwurfmutter handfest an. Sobald die Sauerstoff-Flasche geöffnet wird, drückt der Flaschendruck den Dichtring in den keil- förmigen Ringspalt zwischen dem Ventil der Sau- erstoff-Flasche und dem Druckminderer. -
Seite 11: Bedienung Und Inbetriebnahme
4. Bedienung und Inbetriebnahme 4.1 Inbetriebnahme 1. Öffnen Sie bitte das Ventil der Sauerstoff- langsam flasche. Drehen Sie dazu das Ventil nicht weiter als eine Umdrehung gegen den Uhrzeigersinn. Das Inhaltsmanometer zeigt jetzt den Flaschen- druck an. 2. Berechnen Sie gegebenenfalls den Sauerstoff-Vor- rat (siehe „4.5 Füllstand berechnen“... -
Seite 12: Betriebsende
Bei längerer ununterbrochener Anwendungszeit nimmt der zunächst eingestellte Flow mit sinkendem Flaschen- druck langsam ab. Um eine genaue Dosierung zu ge- währleisten, empfehlen wir die Einstellung regelmäßig zu beobachten und den Flow gegebenenfalls nachzu- stellen. Soll 200 bar 100 bar 50 bar Flaschendruck (Inhaltsmanometer) Rastend dosierbare Druckminderer „Fast“... -
Seite 13: Lagerung
3. Bei den einstellbaren und den rastend dosierbaren Druckminderern stellen Sie den Flow bitte auf „0“. Damit sollen Druckschläge auf die Armaturen ver- hindert werden, wenn die Sauerstoff-Flasche spä- ter wieder geöffnet wird. Wichtig Der Druckminderer ist kein Absperrventil. Auch wenn er ganz geschlossen ist, kann eine geringe Menge Sauerstoff ausströmen. -
Seite 14: Hygienische Aufbereitung
5. Hygienische Aufbereitung Ist eine äußere Reinigung erforderlich, verwenden Sie bitte ausschließlich ein sauberes Tuch. Das Tuch kann trocken oder mit sauberem Wasser befeuchtet sein. Wegen Explosionsgefahr darf keine Flüssigkeit in den Druckminderer gelangen. Wenn Sie in Ausnahmefällen auf eine Wischdesinfek- tion nicht verzichten können, achten Sie bitte beson- ders darauf, dass keine Flüssigkeit in den Druckminderer gelangt. -
Seite 15: Funktionskontrolle
6. Funktionskontrolle Den Druckminderer müssen Sie nach jedem Flaschen- wechsel einer Funktionskontrolle unterziehen. Wenn Sie bei der Funktionskontrolle Fehler feststellen, dürfen Sie den Druckminderer nicht einsetzen. Zu einer vollständigen Funktionskontrolle gehören: • Sichtprüfung auf mechanische Beschädigungen; • „6.2 Prüfen der Dichtigkeit des Systems“ auf Seite 14;... -
Seite 16: Prüfen Der Dichtigkeit Des Systems
6.2 Prüfen der Dichtigkeit des Systems 1. Sperren Sie bitte das System dem Druckmin- hinter derer ab, indem Sie z.B. alle angeschlossenen Geräte abschalten oder die Ventile der Verteilerlei- ste schließen. 2. Überprüfen Sie alle Verschraubungen und Schlauchverbindungen auf festen Sitz. Ziehen Sie die Verschraubungen gegebenenfalls von Hand nach. -
Seite 17: Prüfen Der Dichtigkeit Des Sicherheitsventils
2. Stellen Sie die einstellbaren Druckminderer auf den maximalen Flow ein. 3. Überprüfen Sie mit dem Finger, ob am Sicherheits- ventil Sauerstoff austritt. Wenn Sauerstoff austritt, müssen Sie den Druck- minderer vom Hersteller Weinmann oder von ei- nem geschulten sachkundigen Fachhändler in- standsetzen lassen. Funktionskontrolle... -
Seite 18: Störungen Und Deren Beseitigung
7. Störungen und deren Beseitigung Störung Fehlerursache Beseitigung Undichtigkeit am Flaschenanschluss Beschädigter Dichtring Dichtring wechseln (8.2, Seite 19) Undichtigkeit am Geräteanschluss Beschädigter Dichtring Dichtring wechseln (8.2, Seite 19) Unzulässiger Druckanstieg Undichtigkeit am Sicherheitsventil Vom Hersteller oder geschultem im Druckminderer sachkundigem Fachhändler Mechanische Beschädigung, z.B. -
Seite 19: Wartung
8. Wartung Instandhaltungsmaßnahmen, wie Inspektionen und In- standsetzungsarbeiten, müssen Sie vom Hersteller Weinmann oder einem geschulten sachkundigen Fachhändler duchführen lassen. Die Druckminderer müssen Sie folgenden regelmäßi- gen Wartungen unterziehen. Bei Verschmutzung, mindestens alle 2 Jahre: • Erneuern der Filterschraube (siehe „8.1 Wech- seln der Filterschraube“... -
Seite 20: Wechseln Der Filterschraube
8.1 Wechseln der Filterschraube Diese Arbeit können Sie als technisch versierter An- wender auch selber ausführen, oder Sie beauftragen Ihren geschulten Fachhändler. Die Filterschraube müssen Sie mindestens alle zwei Jahre, oder wenn sie verschmutzt ist, wechseln. 1. Waschen Sie sich vor dem Wechseln der Filt- erschraube bitte unbedingt die Hände. -
Seite 21: Dichtring Wechseln
8.2 Dichtring wechseln 1. Waschen Sie sich bitte unbedingt gründlich die Hände, bevor Sie den Dichtring wechseln. 2. Nehmen Sie einen kleinen Schraubendreher und reinigen Sie diesen gründlich mit Spülmittel. Spü- len Sie anschließend mit reichlich Wasser nach und trocknen Sie den Schraubendreher gründlich Der Schraubendreher muss sauber, öl- und fettfrei sein, um einer Explosionsgefahr vorzubeugen. -
Seite 22: Lieferumfang
9. Lieferumfang 9.1 Erläuterung der Nummern Die Typenreihe gibt die prinzipielle Bauart des Druck- Typ: minderers an, z.B. „30800“ für rastend einstellbare 30800 Druckminderer (Fast I). (Für Geräte bis einschl. Baujahr 2002) Bei der Bestellnummer geben die ersten drei Ziffern die Bestellnummer: prinzipielle Bauart des Druckminderers an, z.B. -
Seite 23: Technische Daten
10. Technische Daten Bezeichnung Abmessungen (BxHxT) in mm Hochdruck- länderspezifisches Gewinde Handanschluss Gewicht in g Nenneingangs- 200 - 20 druck p in bar Nennausgangs- 4,5±0,2 0,5-6 4,5±0,2 druck p in bar 1±0,5 1±0,5 0,5±0,13 2±0,5 2±0,5 1±0,25 3±0,5 3±0,5 1,5±0,25 Betriebsbereich 4±0,5 4±0,5... -
Seite 24: Garantie
Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. • Weinmann behält sich das Recht vor, nach seiner Wahl den Mangel zu beseitigen, eine mangelfreie Sache zu liefern oder den Kaufpreis angemessen herabzusetzen. - Seite 26 Weinmann entwickelt, fertigt und vertreibt seit Jahrzehnten medizinische Geräte für die Märkte der Welt. Gemeinsam mit unseren Partnern gestalten wir gesundheitsökonomische Systeme für die Diagnose und Therapie in der Schlafmedizin, Heimbeatmung, Sauerstoffmedizin und Notfallmedizin. Weinmann Geräte für Medizin GmbH+Co. KG Postfach 540268 ·...
