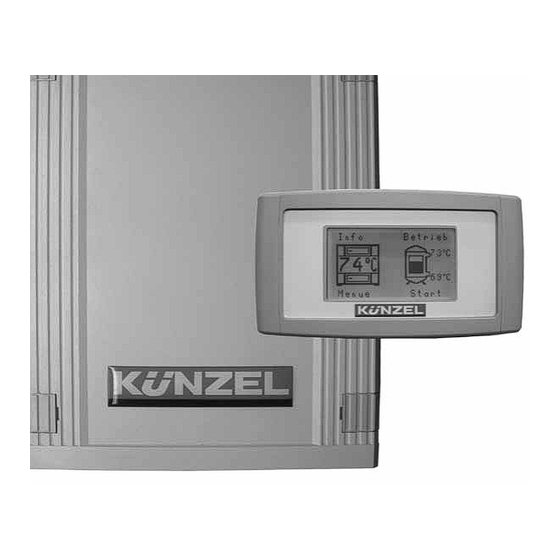

kunzel TS 422 Bedienungs- Und Montageanleitung
Mikroprozessor-steuerung für
künzel-kaminkessel
typ hv-w und hv-h
Verwandte Anleitungen für kunzel TS 422
Inhaltszusammenfassung für kunzel TS 422
- Seite 1 Montage- und Bedienungsanleitung Mikroprozessor- Steuerung TS 422 für KÜNZEL-Kaminkessel Typ HV-W und HV-H Stand 4.8.2013, Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Anschluss der Fühler-, Netz- und Steuerkabel ................6 2.3.2 Anschluss des Displays ........................8 Verkabelung der Kesselsteuerung TS 422 in der Heizungsanlage ..........8 Die Bedienung des TS 422 ................9 Das Display ........................... 9 Navigation und Einstellen von Werten ..................9 Der Standard-, Info- und Menübildschirm .................. -
Seite 3: Allgemeines
Verwendung. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Die Regelung TS 422 ist nur für die KÜNZEL–Holzverga- ser–Heizkessel vom Typ HV-W und HV-H („Kaminkessel“) bestimmt. Andere Anwendungsarten geschehen auf eigene Gefahr. -
Seite 4: Montage Und Anschlüsse
EVU-Netzes. Diese müssen unbedingt übereinstimmen. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur. • Lassen Sie die Installation des TS 422 nur durch eine fachkundige oder eingewiesene Person mit ge- eignetem Werkzeug durchführen. Bei falscher Montage können schwerwiegende Störungen und Fehler auftreten, die das Gerät zerstören können. -
Seite 5: Anbringung
Trennvorrichtung spannungsfrei zu schalten! • Die elektrische Sicherheit des Gerätes und ein optimaler Störschutz sind nur dann gewährleistet, wenn das TS 422 an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden oder Betriebsstörungen, die durch eine fehlende oder... -
Seite 6: Elektroanschluss
Abb. 5: Darunter befindet sich die Wandhalterung mit den vier Löchern für die Befestigung. 2.3 Elektroanschluss 2.3.1 Anschluss der Fühler-, Netz- und Steuerkabel an das Steuermodul Nach dem Anschrauben an die Wand kann das TS 422 angeschlossen werden. Schalten Sie vorher unbedingt die Heizungsanlage allpolig spannungsfrei! Technische Änderungen vorbehalten... - Seite 7 Bedienungs- und Montageanleitung TS 422 Stand 4. August 2013 Den Deckel des Steuermoduls der TS 422 öffnen Sie, indem Sie die vier Clips an den Ecken der Abdeckung entfernen und die darunter befindlichen Schrauben lösen. Abb. 6: Entfernen der Clips in der Abdeckung Die Belegung der Steckplätze entnehmen Sie der folgenden Abbildung:...
-
Seite 8: Anschluss Des Displays
Nach dem Anschließen der Kabel werden diese mit Kabelbindern an den Laschen am unteren Ende der Platine fixiert (siehe Abb. 7). Dies dient der Zugentlastung. Zum Betrieb der externen Heizung muss das Schaltfeld TS 422 nicht eingeschaltet sein. 2.3.2 Anschluss des Displays Die Abbildungen 2-4 auf Seite 6 zeigen, wie Sie an die Display-Platine gelangen. -
Seite 9: Die Bedienung Des Ts 422
3. Die Bedienung der TS 422 3.1 Das Display Die Bedienung der Regelung TS 422 erfolgt über das Display. Es handelt sich hierbei um einen berüh- rungswahrnehmenden Bildschirm (Touchscreen). Es werden also alle Einstellungen durch Fingerdruck direkt auf die entsprechende auf dem Display angezeigte Bezeichnung erfolgen. Weitere Bedienelemente wie Schalter und Drehregler sind nicht erforderlich. -
Seite 10: Der Standard-, Info- Und Menübildschirm
Abb. 12: Der Menü-Bildschirm 4. Die Menü-Funktionen 4.1 Kundenmenü Für den Betrieb eines KÜNZEL-Kaminkessels mit Schaltfeld TS 422 sind folgende Menüpunkte vorgesehen: 4.1.1 Der Ausgangsbildschirm Zugang zu allen Menüpunkten und die wichtigsten Informationen über Ihre Heizungsanlage erhalten Sie über den Menü- und den Standardbildschirm. Auf „Info“ finden Sie weitergehende Informationen über den aktuellen Zustand. -
Seite 11: Der Kessel Starten ("Start")
Montage- und Bedienungsanleitung TS 422 KÜNZEL 4.1.2 Der Kessel starten („Start“) Drücken Sie unten rechts auf dem Standard-Bildschirm „Start“. Bereiten Sie den Kessel mit Brennholz wie in der Betriebsanleitung zum Kamin-Holzvergaserkessel, Kapitel 4.4 beschrieben vor. Falls nötig / falls keine Grundglut mehr vorhanden, zünden Sie das Brennholz an, schließen Sie die Tür. -
Seite 12: Die Pufferüberwachung Und Die Umschalttemperatur
KÜNZEL Montage- und Bedienungsanleitung TS 422 4.2.1 Die Pufferüberwachung und die Umschalttemperatur („Puffer“) Drücken Sie auf dem Menü-Bildschirm das Wort „Puffer“. Es gibt zwei Arten der Pufferüberwachung: Bei der stetigen Pufferüberwachung wird die externe Heizung freigegeben, wenn sich der Holzkessel im Pufferbetrieb befindet (er ist aus) und die obere Puffertemperatur unter die Umschalttemperatur sinkt. -
Seite 13: Die Kesseleinstellungen
Montage- und Bedienungsanleitung TS 422 KÜNZEL Außerdem finden Sie im Menü „Puffer“ die Einstellung für die Umschalttemperatur. Die Umschalttemperatur definiert die Temperatur des oberen Pufferfühlers, bei deren Unterschreitung das Schaltfeld die externe Heizung wieder freischaltet. Die Umschalttemperatur ist ca. 5◦ höher als die gewünschte Brauchwassertemperatur einzu- stellen. -
Seite 14: Zurück Zur Werkseinstellung
KÜNZEL Montage- und Bedienungsanleitung TS 422 3.) Die Kesselkreispumpe („KK Pumpe“) Hier stellen Sie mithilfe der Pfeile ein, ob die Kesselkreis-Pumpe nach Kessel- oder Abgastemperatur gestartet werden soll. Durch Druck auf den Pfeil nach rechts gelangen Sie ein Menü, in dem Sie die Pufferdifferenzrege- lung einstellen können. -
Seite 15: Wissenswertes Zum Betrieb
Montage- und Bedienungsanleitung TS 422 KÜNZEL 5. Wissenswertes zum Betrieb 5.1 Funktionsweise des Kessels: Überschreitet die Kesseltemperatur 70°C und die Abgastemperatur 110°C, wird die Gebläsereduzierung aktiv. Hierdurch werden unnötig hohe Abgastemperaturen und damit eine Verschlechterung des Wirkungsgrades vermieden und der Verschleiß der Brennerteile verringert. Die Kesselsolltemperatur ist auf 88°C fest eingestellt und kann nicht verändert werden. -
Seite 16: Der Menübaum: Überblick Über Alle Funktionen
KÜNZEL Montage- und Bedienungsanleitung TS 422 6. Der Menübaum: Überblick über alle Funktionen Abb. 26: Der Menübaum Technische Änderungen vorbehalten... - Seite 17 Montage- und Bedienungsanleitung TS 422 KÜNZEL Technische Änderungen vorbehalten...
-
Seite 18: Technische Daten
KÜNZEL Montage- und Bedienungsanleitung TS 422 Technische Daten Allgemeines Umweltbedingungen: Umgebungstemperatur: 0...+ 50 ◦C Luftfeuchtigkeit: 45 % - 85 %, nicht kondensierend Zum Schutz des Gerätes und um die einwandfreie Funktion der Steuerung zu gewährleisten, sollten die obigen Bedingungen unbedingt eingehalten werden! -
Seite 19: Fühler Und Sonden
Montage- und Bedienungsanleitung TS 422 KÜNZEL Fühler und Sonden Fühler f. Kessel, Puffer, Brauchwasser, Vorlauf u.a. Niedertemperaturfühler, Fühlertyp = KTY81 T in °C, R in Ohm 1086 1177 1267 1357 1448 1538 1629 1719 1809 1900 Abgasfühler, Fühlertyp = PT 1000 T in °C, R in Ohm... - Seite 20 Künzel Heiztechnik GmbH Oststraße 71, 22844 Norderstedt Lagerverwaltung: Ohlrattweg 5, 25497 Prisdorf Telefon: (04101)7000-0 Telefax: (04101) 7000-40 eMail: info@kuenzel-heiztechnik.de Internet: www.kuenzel.de...
