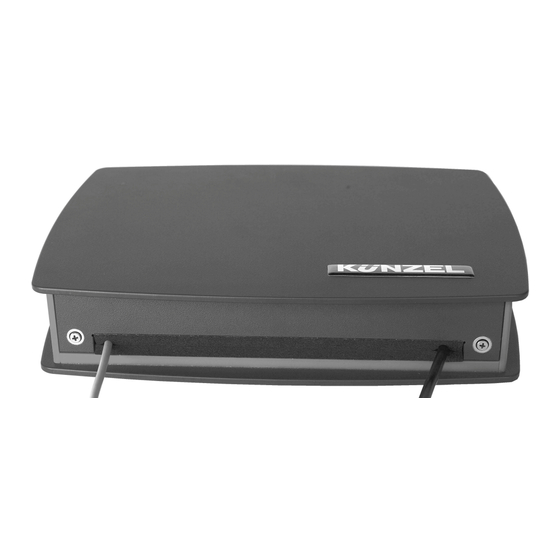

kunzel MM600 Montage- Und Bedienungsanleitung
Verwandte Anleitungen für kunzel MM600
Inhaltszusammenfassung für kunzel MM600
- Seite 1 Montage- und Bedienungsanleitung Zusatzmodul MM600 zur automatischen Befüllung von KÜNZEL-Pelletkesseln 28. April 2008...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeines Entsorgung des Altgerätes ....... . . Sicherheitshinweise und allgemeine Hinweise zum Betrieb . -
Seite 3: Allgemeines
1 Allgemeines 1.1 Entsorgung des Altgerätes Bei den von KÜNZEL gelieferten Heizkesseln handelt es sich nach der WEEE–Richtlinie um ortsfeste Geräte. Die in den Kesseln enthaltenen elektrischen und elektronischen Bauteile fallen nicht unter diese Richtlinie und werden daher von KÜNZEL auch nicht zurückgenommen. Altgeräte enthalten noch wertvolle Rohstoffe, geben Sie es deshalb an Ihren Händler zurück oder führen Sie es der örtlichen Reststoffverwertung zu. -
Seite 4: Montage
2 Montage 2.1 Montage des Moduls Alle Zusatzmodule aus der 600er–Serie können direkt an die Wand geschraubt werden. Hierfür sind zwei Bohrungen am Außenrand des Gehäuses vorgesehen. Die Länge der Fühlerkabel (2-adrig, 0,75 ) kann bis zu 50 Meter betragen. 2.2 Kopplung mit anderen Modulen Alle Module werden hintereinander geschaltet. - Seite 5 Die Fühler– und Netzzuleitungen sind wegen besserer Übersichtlichkeit hier nicht dargestellt! Abbildung 2: Verbindung von Schaltfeld 606, Außentemperatursteuerung BD600 und Befüllmodul MM600 Abbildung 3: Verbindung von Schaltfeld 606, Außentemperatursteuerung BD600, Befüllmodul MM600 und Fernanzeige A600...
-
Seite 6: Elektromontage
Abbildung 4: Verbindung von Schaltfeld 606 und Befüllmodul MM600 2.3 Elektromontage • Es sind die einschlägigen Vorschriften für Elektroinstallationen (VDE) und die Zusatzvorschriften der örtlichen Elektro- Versorgungsunternehmen einzuhalten. Der Anschluss darf nur an eine nach VDE 0100 ( ÖVE–EN 1 in Österreich) ausgeführte Elektroanlage erfolgen. Der Elektroanschluss darf nur von einem Fachelektriker ausgeführt werden. -
Seite 7: Anschluss Der Fühler, Steuer-/ Und Netzkabel
Ascheaustragung verwendet und im Menü freigeschaltet werden. Auf den richtigen Anschluss von Voll- und Leermelder achten: Im Bunker: Der Vollmelder befindet sich oben, der Leermelder unten Im Modul MM600: Der Leermelder wird oben angeschlossen, der Vollmelder unten (+ = braunes Kabel) - Seite 8 Bitte prüfen Sie bei allen Steckern, ob die Klemmschrauben wirklich fest angezogen sind und achten Sie unbedingt auf phasenrichtigen Anschluss der Kontakte! Das Vertauschen von Anschlüssen kann zu Fehlfunktionen führen. Lose Klemmverbindungen führen zu Übergangswiderständen und damit zu Fehlschaltungen. Achten Sie darauf, das kein Kabel auf der Isolierung verklemmt ist. Kontrollieren Sie die Kabelverbindungen jährlich und ziehen Sie die Klemmschrauben evtl.
-
Seite 9: Signaldioden
3 Signaldioden Abbildung 7: Die Platine der MM600 (Abb. ähnlich) Auf der Platine der BD 600 befinden sich 6 kleine Leuchtanzeigen, von der die eine (Netz) auch auf der Außenseite bei geschlossener Box erkennbar ist. V75 (neben der Sicherung): Die Leuchtdiode leuchtet, solange die Sicherung intakt ist. -
Seite 10: Untermenü Automatische Befüllung
4.2 Untermenü automatische Befüllung Abbildung 8: Das Untermenü zur automatischen Befüllung Nachfüllung: An/Aus Nachfüll–Intervall: Einstellbar zwischen 6 und 24 Stunden (werkseitig 24 h). Die Zeit läuft ab der Uhrzeit, die unter Nf.-Start eingegeben wurde. Nachfüll–Dauer: Gibt die Zeit an, wie lange das Nachfüllen maximal dauern darf. Einstellbar zwischen 0 und 60 Minuten (werkseitig 15 min). -
Seite 11: Wartung Und Reinigung
Bitte auch das Kapitel „Was tun bei Störung„ in der Bedienungs- und Montageanleitung von Kessel und Schaltfeld beachten ! was ist zu tun, wenn mögliche Ursache die Schnecke / Saugförderung nicht fördert die Schnecke / der Förderschlauch ist verstopft die Sicherung des MM ist herausgesprungen der Antrieb der Förderung hat keinen Strom das Schaltfeld / MM - Modul hat keinen Strom der Zwischenbunker ist noch voll...
