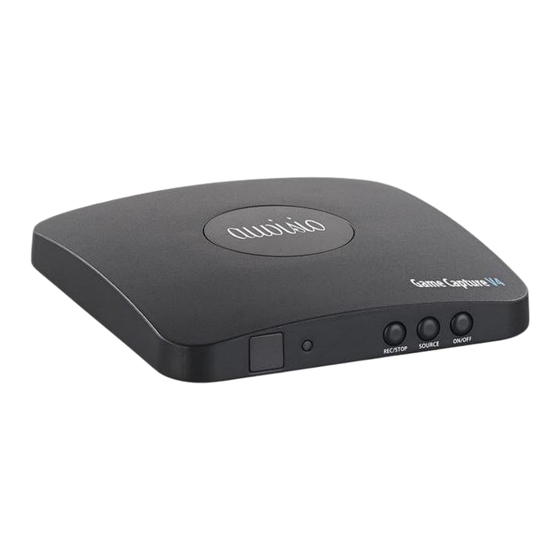

Inhaltszusammenfassung für Auvisio Game Capture V5

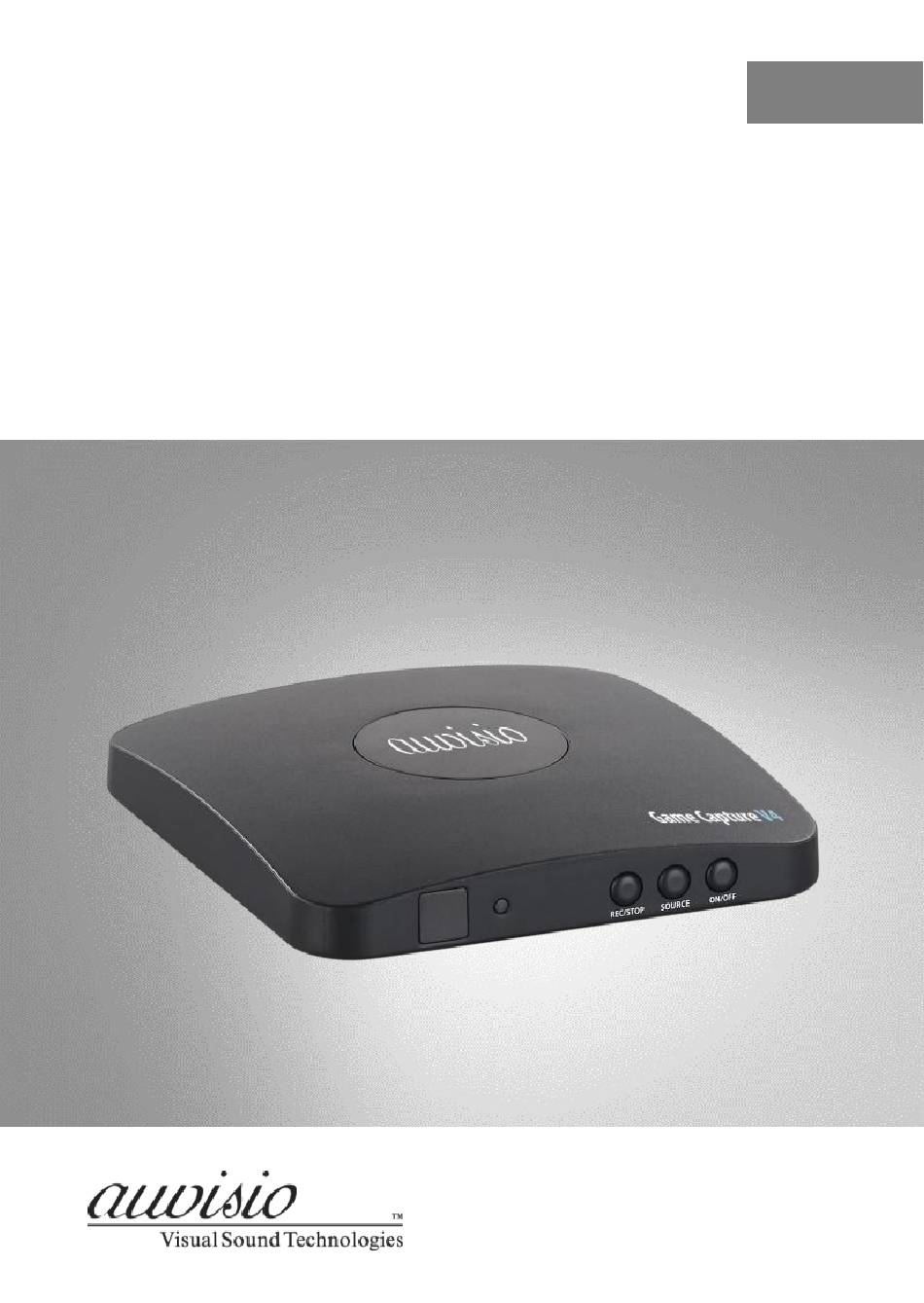

- Seite 1 HDMI-Video-Rekorder Game Capture V5 mit Full-HD-Aufnahme auf USB / PC und Mediaplayer Bedienungsanleitung NX-4489-675...
-
Seite 2: Inhaltsverzeichnis
Treiber- und Anwendungs-Software installieren .... 13 Software Power Director installieren ......18 Video-Rekorder anschließen .......... 23 An den Computer............23 Digital (HDMI) ............23 Analog (Cinch)............24 An ein TV-Gerät & USB-Speicher ....... 25 Digital (HDMI) ............25 Analog (Cinch)............26 auvisio– www.auvisio.de... - Seite 3 TV-Gerät & USB-Speicher ..........42 Aufnahme auf einen USB-Speicher ......42 Aufnahme-Einstellungen ..........43 Video-Auflösungen der Aufnahme ......43 Media-Player .............. 44 Das Hauptmenü ............46 Allgemein ..............46 Menü-Übersicht ............48 Systemzeit ............... 49 Aufnahme-Zeitplan ..........50 auvisio– www.auvisio.de...
- Seite 4 Menü-Sprache ............53 Seitenverhältnis ............54 Firmware-Update ............. 56 Werkseinstellungen wiederherstellen ...... 57 Software Power Director ..........58 Problemlösungen ............61 Technische Daten ............62 auvisio– www.auvisio.de...
- Seite 5 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.auvisio.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. auvisio– www.auvisio.de...
-
Seite 6: Ihr Neuer Hdmi-Video-Rekorder
Netzteil (155 cm) HDMI-Kabel (120 cm) MMI-Kabel (50 cm) Treiber-CD Software-CD Bedienungsanleitung Optional benötigt: USB-Speicher bis 2 TB in FAT32 / NTFS (z.B. ZX-2493) Systemvoraussetzungen Windows XP / Vista / 7 / 8 auvisio– www.auvisio.de... -
Seite 7: Wichtige Hinweise Zu Beginn
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit. auvisio– www.auvisio.de... - Seite 8 Gerät ins Wasser oder heruntergefallen ist oder auf eine andere Weise beschädigt wurde. Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der durch Nichtbeachtung der Gebrauchsanleitung zustande kommt. Technische Änderungen und Irrtümer vorbehalten. auvisio– www.auvisio.de...
-
Seite 9: Wichtige Hinweise Zur Entsorgung
NX-4489-675 in Übereinstimmung mit der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4489 ein. auvisio– www.auvisio.de... -
Seite 10: Produktdetails
Produktdetails HDMI-Video-Rekorder Betriebs-LED USB-Buchse REC/STOP-Taste Micro-USB-Buchse SOURCE-Taste HDMI-Ausgang ON/OFF-Taste MMI-Eingang Aufnahme-LED HDMI-Eingang Kopfhörer-Buchse Netzteil-Buchse Mikrofon-Buchse auvisio– www.auvisio.de... -
Seite 11: Fernbedienung
Fernbedienung Ein/Aus-Taste Screenshot HDMI-Eingangsquelle VGA-Eingangsquelle Cinch-Eingangsquelle AV-Eingangsquelle Lautlos Seitenverhältnis 4:3 Seitenverhältnis 16:9 Mikrofon aus Aufnahme starten Aufnahme beenden OK-Taste Video-Lautstärke Mikrofon-Lautstärke auvisio– www.auvisio.de... - Seite 12 Hauptmenü Zurück-Taste Systemzeit einstellen Media-Player Aufnahme-Zeitplan Vorherige Seite Wiedergabe / Pause Nächste Seite Rückwärtslauf Video löschen Vorwärtslauf Ausgangs-Auflösung 720p Ausgangs-Auflösung 1080p PC-Auflösung auvisio– www.auvisio.de...
-
Seite 13: Inbetriebnahme
Inbetriebnahme Treiber- und Anwendungs-Software installieren 1. Legen Sie die mitgelieferte auvisio-CD in das CD-ROM- Laufwerk des Computers. 2. Nach kurzer Zeit öffnet sich das Automatische Wiedergabe-Fenster. Klicken Sie dort auf HCW_auto.exe ausführen. HINWEIS: Sollte sich das Wiedergabe-Fenster nicht öffnen, doppelklicken Sie im Arbeitsplatz das CD-ROM- Laufwerk. - Seite 14 4. Klicken Sie im Fenster der Benutzerkontensteuerung auf 5. Der Setup Wizard wird geöffnet. Klicken Sie auf Next. 6. Lesen Sie die Lizenzvereinbarung durch und markieren Sie I accept the agreement. Klicken Sie dann auf Next. auvisio– www.auvisio.de...
- Seite 15 7. Lesen Sie die Informationen zur Software. Klicken Sie dann auf Next. 8. Wählen Sie den Speicherort der Software. Klicken Sie dann auf Next. auvisio– www.auvisio.de...
- Seite 16 9. Wählen Sie den Speicherort des Start-Menü-Ordners. Klicken Sie dann auf Next. 10. Starten Sie die Installation, indem Sie auf Install klicken. 11. Stimmen Sie der gleichzeitigen Software-Installation zu, indem Sie Yes, install and register plugin markieren. Klicken Sie dann auf Next. auvisio– www.auvisio.de...
- Seite 17 12. Schließen Sie die Installation ab, indem Sie auf Finish klicken. Die Software wird geöffnet. auvisio– www.auvisio.de...
-
Seite 18: Software Power Director Installieren
ROM-Laufwerk Ihres Computers. 2. Nach kurzer Zeit öffnet sich die Benutzerkontensteuerung. Klicken Sie auf Ja. 3. Wählen Sie die gewünschte Programm-Sprache aus und klicken Sie auf OK. 4. Warten Sie, bis die Vorbereitungen des InstallShield Wizards abgeschlossen sind. auvisio– www.auvisio.de... - Seite 19 5. Lesen Sie die Lizenzvereinbarung und drucken Sie sie gegebenenfalls aus. Klicken Sie dann auf Ja. 6. Wählen Sie den gewünschten Speicherplatz und klicken Sie auf Weiter. HINWEIS: Notieren Sie sich gegebenenfalls den Speicherort, damit Sie den Ordner später problemlos wiederfinden. auvisio– www.auvisio.de...
- Seite 20 7. Die Installation beginnt. Der Ladebalken zeigt den Status der Installation an. 8. Beenden Sie die Installation, indem Sie Fertig stellen klicken. Das Programm wird geöffnet. auvisio– www.auvisio.de...
- Seite 21 Geben Sie den Aktivierungscode OHNE Trennzeichen ein. Dieser befindet sich auf der Rückseite der CD-Hülle. 10. Sie gelangen automatisch zum nächsten Eingabefeld. Klicken Sie dann auf Weiter. 11. Klicken Sie im Fenster der Benutzerkontensteuerung auf 12. Klicken Sie im Meldefenster auf OK. auvisio– www.auvisio.de...
- Seite 22 13. Markieren Sie im Produktverbesserungs-Fenster die gewünschte Option. Klicken Sie dann auf Schließen. Das Programm wird geöffnet. auvisio– www.auvisio.de...
-
Seite 23: Video-Rekorder Anschließen
Blu-ray-Player, etc.) mit einem HDMI-Kabel an den HDMI-Eingang (IN) Ihres HDMI-Video-Rekorders an. 4. Verbinden Sie das Micro-USB-Kabel mit der Micro-USB- Buchse (TO PC) Ihres HDMI-Video-Rekorders und einem freien USB-Port Ihres Computers. Netzteil Computer Micro- USB- Kabel HDMI-Kabel Eingangsquelle HDMI-Video-Rekorder auvisio– www.auvisio.de... -
Seite 24: Analog (Cinch)
Achten Sie darauf, die Cinch-Stecker mit den farblich entsprechenden Cinch-Buchsen der Eingangsquelle zu verbinden. 4. Verbinden Sie das Micro-USB-Kabel mit der Micro-USB- Buchse (TO PC) Ihres HDMI-Video-Rekorders und einem freien USB-Port Ihres Computers. Netzteil Computer Micro- USB- Kabel MMI-Kabel Eingangsquelle HDMI-Video-Rekorder auvisio– www.auvisio.de... -
Seite 25: An Ein Tv-Gerät & Usb-Speicher
Blu-ray-Player, etc.) mit einem HDMI-Kabel an den HDMI-Eingang (IN) Ihres HDMI-Video-Rekorders an. 4. Verbinden Sie ein HDMI-Kabel mit Ihrem TV-Gerät und dem HDMI-Ausgang (OUT) Ihres HDMI-Video- Rekorders. 5. Schließen Sie einen USB-Speicher (bis 2 TB) an die USB-Buchse (Storage) Ihres HDMI-Video-Rekorders an. auvisio– www.auvisio.de... -
Seite 26: Analog (Cinch)
Achten Sie darauf, die Cinch-Stecker mit den farblich entsprechenden Cinch-Buchsen der Eingangsquelle zu verbinden. 4. Verbinden Sie ein HDMI-Kabel mit Ihrem TV-Gerät und dem HDMI-Ausgang (OUT) Ihres HDMI-Video- Rekorders. 5. Schließen Sie einen USB-Speicher (bis 2 TB) an die USB-Buchse (Storage) Ihres HDMI-Video-Rekorders an. auvisio– www.auvisio.de... -
Seite 27: Anwendungs-Software Registrieren
Test-Version, in der Aufnahmen von max. 10 Minuten möglich sind, und einer Vollversion, in der Aufnahmen von unbegrenzter Dauer möglich sind. Bitte registrieren Sie sich über das Programm, um die Vollversion freizuschalten. 1. Öffnen Sie das Programm HDML-Cloner Pro Helper. auvisio– www.auvisio.de... - Seite 28 4. Geben Sie im ersten Feld Ihre Emailadresse ein. Legen Sie im zweiten Feld einen Benutzernamen an. Geben Sie im dritten Feld den Registrierungscode ein. Dieser befindet sich auf der Rückseite der CD-Hülle. Klicken Sie dann auf OK. HINWEIS: Geben Sie die Code-Segmente inklusive der Trennstriche ein. auvisio– www.auvisio.de...
-
Seite 29: Unterstützte Auflösungen
1920x1080 (25p), 1920x1080 (30p), 1920x1080 (50i) 1920x1080 (60i), 1230x768 (60p) 1280x1024 (60p), 1280x720 (60p), 1280x768 (60p) 1280x800 (60p), 1024x768 (60p) 720x480 (60i), 720x480 (50i), 640x480 (60p) 720x480 (60p), 720x576 (50p) Ausgangs-Auflösung 1920x1080 (60p), 1280x720 (60p), 1360x768 (60p) 1280x800 (60p), 1024x768 (60p) auvisio– www.auvisio.de... -
Seite 30: Verwendung
2. Schalten Sie Ihren Video-Rekorder ein, indem Sie die Ein/Aus-Taste am Gerät fünf Sekunden lang oder kurz auf der Fernbedienung drücken. 3. Öffnen Sie am Computer das Programm HDML-Cloner Pro Helper. Das Bild der Eingangsquelle erscheint im Programm-Fenster. auvisio– www.auvisio.de... - Seite 31 7. Rechts oben im Bild werden nun ein grüner Kreis, die Video-Auflösung und die Aufnahmedauer angezeigt. 8. Beenden und speichern Sie die Aufnahme, indem Sie im Programm auf folgendes Symbol klicken oder die REC/STOP-Taste am HDMI-Video-Rekorder oder die STOP-Taste auf der Fernbedienung drücken: auvisio– www.auvisio.de...
-
Seite 32: Programm-Bedienoberfläche
2. Info-Fenster öffnen 3. Programm-Fenster minimieren 4. Programm beenden 5. Aufnahmedauer 6. Hilfe öffnen 7. Video-Auflösung der Aufnahme 8. Lautstärke-Regler 9. Einstellungs-Menü öffnen 10. Screenshot erstellen 11. Aufnahme beenden und speichern 12. Aufnahme pausieren 13. Ganzer Bildschirm 14. Aufnahme-Ordner öffnen auvisio– www.auvisio.de... -
Seite 33: Video-Auflösungen Der Aufnahme
1. Öffnen Sie den Aufnahme-Ordner, indem Sie in der Bedienoberfläche auf folgendes Symbol klicken: 2. Ihre gespeicherten Aufnahmen werden in Listenform angezeigt. Der Dateiname besteht aus einem Kürzel für den Aufnahme-Typ (Video / Screenshot), dem Datum und der Uhrzeit. auvisio– www.auvisio.de... -
Seite 34: Youtube-Livestream
Ordner Datei löschen schließen YouTube-Livestream Mit frei erhältlicher Software (z.B. Xsplit oder OSB) können Audio- und Video-Dateien live auf YouTube geteilt werden. Einstellungen 1. Rufen Sie das Einstellungsmenü auf, indem Sie in der Bedienoberfläche auf das Einstellungs-Symbol klicken: auvisio– www.auvisio.de... - Seite 35 Je höher die Bitrate, desto Video-Bitrate besser die Bildqualität und desto größer die Datei. Stellen Sie die gewünschte Video-Render-Methode ein. Zur Aufnahme von Filmen sollten Sie Video Mixing Video Render Render9 verwenden. Zur Aufnahme von Videospielen sollten Sie Internal YUV Render verwenden. auvisio– www.auvisio.de...
- Seite 36 + Datum + Uhrzeit). Legen Sie eine maximale Aufnahmezeit fest. Set up maximum Tragen Sie in beiden Feldern 0 recording time ein, wenn die Aufnahmezeit unbegrenzt sein soll. Schedule Recording Aufnahme-Zeitplan Einstellungen speichern Cancel Abbrechen ohne zu speichern HINWEIS: auvisio– www.auvisio.de...
-
Seite 37: Aufnahme-Zeitplan
2. Klicken Sie auf den Pfeil neben einem Menüpunkt, um weitere Einstellungs-Optionen aufzuklappen 3. Klicken Sie im Einstellungsmenü auf den Menüpunkt Schedule Recording. Das Zeitplan-Fenster wird geöffnet. 4. Setzen Sie ein Häkchen bei Enable Schedule Recording, um die Funktion zu aktivieren. auvisio– www.auvisio.de... -
Seite 38: Programm-Upgrade
7. Speichern Sie die Einstellungen, indem Sie auf OK klicken. Programm-Upgrade Das Programm prüft nach dem Öffnen automatisch, ob eine neuere Programm-Version verfügbar ist. 1. Sie werden mit einem Meldefenster auf die neuere Version aufmerksam gemacht. Klicken Sie auf OK, um das Upgrade herunterzuladen. auvisio– www.auvisio.de... - Seite 39 3. Beenden Sie das Programm HDML-Cloner Pro Helper, indem Sie auf folgendes Symbol klicken: 4. Nach Abschluss der Sicherheitsprüfung öffnet sich der Setup Wizard. Achten Sie darauf, dass die Option Update markiert ist. Klicken Sie dann auf Next. auvisio– www.auvisio.de...
- Seite 40 5. Die alten Programm-Dateien werden gelöscht. 6. Lesen Sie die Lizenzvereinbarung. Markieren Sie dann I accept the agreement. Klicken Sie auf Next. 7. Lesen Sie sich die Programm-Informationen durch und klicken Sie auf Next. Die neue Version wird installiert. auvisio– www.auvisio.de...
- Seite 41 8. Klicken Sie auf Finish, um die Installation zu beenden und den Computer neu zu starten. auvisio– www.auvisio.de...
-
Seite 42: Tv-Gerät & Usb-Speicher
Während der Aufnahme blinkt die Aufnahme-LED je nach Auflösung grün oder blau. 7. Beenden Sie die Aufnahme durch Drücken der REC/STOP-Taste an Ihrem HDMI-Video-Rekorder oder der STOP-Taste auf der Fernbedienung. Die Meldung Aufnahme stoppen… wird kurz eingeblendet. Die LED auvisio– www.auvisio.de... -
Seite 43: Aufnahme-Einstellungen
▲ / ▼ / ◄ / ► ● Auswahl bestätigen ● Zurück ● Hauptmenü Video-Auflösungen der Aufnahme Folgende Video-Auflösungen stehen Ihnen bei der Aufnahme am USB-Speicher zur Verfügung: 1920x1080 (30p) 1280x720 (60p) 1024x768 (60p) 1360x768 (60p) 1280x800 (60p) auvisio– www.auvisio.de... -
Seite 44: Media-Player
2. Wählen Sie mit den Tasten ◄ und ► die gewünschte Datei-Kategorie aus (Foto / Musik / Film / Text). 3. Drücken Sie die OK-Taste. 4. Wählen Sie den USB-Speicher (C:) aus und bestätigen Sie mit der OK-Taste. auvisio– www.auvisio.de... - Seite 45 Dateien markiert, werden alle Dateien der Reihe nach abgespielt. 6. Starten Sie die Wiedergabe durch Drücken der folgenden Taste: 7. Steuern Sie die Wiedergabe, indem Sie mit den Tasten ◄ und ► das gewünschte eingeblendete Steuerelement auswählen und die OK-Taste drücken. auvisio– www.auvisio.de...
-
Seite 46: Das Hauptmenü
Pause Nächster Titel Rückwärtslauf Stopp Vorwärtslauf Alles wiederholen Teilstück einer Vorheriger Titel Datei wiederholen Das Hauptmenü Allgemein Rufen Sie das Hauptmenü auf, indem Sie auf der Fernbedienung die Hauptmenü-Taste drücken: auvisio– www.auvisio.de... - Seite 47 In einigen Untermenüs muss die Auswahl nicht noch einmal mit der OK-Taste bestätigt werden. Drücken Sie dann einfach die Hauptmenü-Taste. Die Einstellung wird trotzdem übernommen. Ins Hauptmenü zurückkehren: Menü verlassen: Das Hauptmenü ist in vier Tabs unterteilt: Zeit Optionen Bildeinstellungen auvisio– www.auvisio.de...
-
Seite 48: Menü-Übersicht
/ mittel / niedrig Software-Aktualisierung Firmware-Update per USB (USB) OSD-Sprache Menü-Sprache einstellen Werkseinstellungen Gerät zurücksetzen Transparenz des OSD-Transparenz eingeblendeten Menüs einstellen Dauer der Menü-Anzeige OSD-Dauer ohne Eingabe Firmware Version Info zur Firmware Klangmodus Klangmodus einstellen Equalizer Equalizer einstellen auvisio– www.auvisio.de... -
Seite 49: Systemzeit
Bildschirm gelangen Sie direkt zu den Systemzeit- Einstellungen. 2. Wählen Sie das Untermenü Systemzeit aus. 3. Öffnen Sie das Untermenü durch Drücken der OK-Taste. 4. Stellen Sie mit den Tasten ▲ und ▼ nacheinander folgende Angaben ein: Kalenderjahr auvisio– www.auvisio.de... -
Seite 50: Aufnahme-Zeitplan
7. Kehren Sie mit der Hauptmenü-Taste ins Hauptmenü zurück: Oder verlassen Sie das Hauptmenü durch Drücken der Zurück-Taste: Aufnahme-Zeitplan Mit Hilfe des Aufnahme-Zeitplans erstellen Sie auch in Ihrer Abwesenheit Aufnahmen. 1. Rufen Sie das Hauptmenü auf, indem Sie die Hauptmenü-Taste drücken: auvisio– www.auvisio.de... - Seite 51 Aufnahme einmalig oder täglich erfolgen soll. 5. Setzen Sie bei der gewünschten Option mit der OK- Taste ein Häkchen. Der Aufnahme-Zeitplan ist aktiviert. HINWEIS: Verfahren Sie ebenso, um das Häkchen zu entfernen und damit den Zeitplan zu deaktivieren. auvisio– www.auvisio.de...
- Seite 52 10. Wählen Sie dann mit den Tasten ◄ und ► die Option Bestätigen aus. 11. Bestätigen Sie die Auswahl mit der OK-Taste. Kurz darauf wird eine Erfolgsmeldung angezeigt (OK). 12. Kehren Sie mit der Hauptmenü-Taste ins Hauptmenü zurück: Oder verlassen Sie das Hauptmenü durch Drücken der Zurück-Taste: auvisio– www.auvisio.de...
-
Seite 53: Menü-Sprache
3. Wählen Sie das Untermenü OSD-Sprache aus. 4. Öffnen Sie das Untermenü durch Drücken der OK-Taste. 5. Wählen Sie mit den Tasten ◄ / ▲ / ▼ / ► die gewünschte Systemsprache aus. 6. Kehren Sie mit der Hauptmenü-Taste ins Hauptmenü zurück: auvisio– www.auvisio.de... -
Seite 54: Seitenverhältnis
1. Rufen Sie das Hauptmenü auf, indem Sie die Hauptmenü-Taste drücken: 2. Drücken Sie die ◄-Taste, bis der Tab Bildeinstellungen angezeigt wird. 3. Wählen Sie das Untermenü Seitenverhältnis aus. 4. Öffnen Sie das Untermenü durch Drücken der OK-Taste. auvisio– www.auvisio.de... - Seite 55 5. Wählen Sie mit den Tasten ▲ und ▼ die gewünschte Einstellung aus. 6. Bestätigen Sie die Auswahl mit der OK-Taste. 7. Kehren Sie mit der Hauptmenü-Taste ins Hauptmenü zurück: Oder verlassen Sie das Hauptmenü durch Drücken der Zurück-Taste: auvisio– www.auvisio.de...
-
Seite 56: Firmware-Update
(Storage) Ihres HDMI-Video-Rekorders an. 6. Rufen Sie das Hauptmenü auf, indem Sie die Hauptmenü-Taste drücken: 7. Wählen Sie das Untermenü Software-Aktualisierung (USB) aus. 8. Drücken Sie die OK-Taste. Ihr HDMI-Video-Rekorder sucht nun auf dem USB-Speicher nach der Update- auvisio– www.auvisio.de... -
Seite 57: Werkseinstellungen Wiederherstellen
2. Drücken Sie die ◄-Taste, bis der Tab Optionen angezeigt wird. 1. Wählen Sie das Untermenü Werkseinstellungen aus. 2. Drücken Sie die OK-Taste. 3. Wählen Sie mit der Taste ◄ die Option Ja aus. Die Werkseinstellungen werden wiederhergestellt. Dies kann einige Augenblicke dauern. auvisio– www.auvisio.de... -
Seite 58: Software Power Director
Programm selbst. 1. Öffnen Sie das Programm Power Director. 2. Klicken Sie auf das Menü Editor für alle Funktionen. 3. Das Editor-Menü wird geöffnet. 4. Klicken Sie gegebenenfalls im Meldungsfenster auf die entsprechende Option (Ja / Nein). auvisio– www.auvisio.de... - Seite 59 5. Klicken Sie oben rechts auf folgendes Symbol, um das Hilfsmenü aufzurufen: 6. Klicken Sie auf den Menüpunkt PowerDirector Hilfe, um die Bedienungsanleitung aufzurufen. auvisio– www.auvisio.de...
- Seite 60 7. Die Bedienungsanleitung wird geöffnet. Klicken Sie auf einen Menüpunkt, um ihn aufzurufen. auvisio– www.auvisio.de...
-
Seite 61: Problemlösungen
Bild sehen und keine Aufnahme erstellen können. Welche Wiedergabe-Formate werden unterstützt? Bild BMP, JPG, PNG Audio MP3, WAV, FLAC, AAC, M4A (AAC kodiert) MP4, AVI, VOB, MKV, MOV, MPG (Video- Video Codec: MPEG-2, MPEG-4, H.264, VC-1, HEVC) Text auvisio– www.auvisio.de... -
Seite 62: Technische Daten
BMP, JPG, PNG HDMI-Eingang HDMI-Ausgang MMI-Eingang Micro-USB-Buchse Anschlüsse Netzteil-Buchse USB-Buchse 3,5-mm-Kopfhörer-Buchse 3,5-mm-Mikrofon-Buchse USB-Speicher bis 2 TB in FAT32/NTFS Bitrate max. 16 Mbit/s Größe der Aufnahme-Datei bis 4 GB / Stunde Maße 11 x 1,5 x 11 cm Gewicht 195 g auvisio– www.auvisio.de... - Seite 63 Fernbedienung Stromversorgung 2 x Batterie Typ AAA Netzteil Eingang 100-240 V AC, 50/60 Hz, 0,4 A Ausgang 5 V DC, 2 A auvisio– www.auvisio.de...
- Seite 64 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 06.07.2018 – BS//MF...
- Seite 65 Enregistreur vidéo Full HD HDMI/USB avec lecteur multimédia intégré Mode d'emploi NX-4489-675...
- Seite 66 Branchement de l'enregistreur vidéo ......23 Branchement à un ordinateur ........23 Branchement numérique (HDMI)......23 Branchement analogique (Cinch) ......24 Branchement à un téléviseur & un support de données USB ................25 Branchement numérique (HDMI)......25 Auvisio – www.auvisio.fr...
- Seite 67 Enregistrement sur un support de données USB ..41 Paramètres d'enregistrement ........42 Résolutions vidéo des enregistrements ...... 42 Lecteur multimédia ............. 43 Menu principal ............46 Général ..............46 Aperçu du menu ............48 Heure système ............49 Planning d'enregistrement ........51 Auvisio – www.auvisio.fr...
- Seite 68 Langue du menu ............. 54 Rapport largeur/hauteur .......... 55 Mise à jour du firmware ........... 57 Restaurer les paramètres par défaut ....... 58 Logiciel Power Director ..........59 Dépannage ............... 62 Caractéristiques techniques .......... 63 Auvisio – www.auvisio.fr...
-
Seite 69: Votre Nouvel Enregistreur Vidéo
CD de pilotes CD logiciel Mode d'emploi Accessoire en option Support de données USB jusqu'à 2 To FAT32/ NTFS (non fourni, disponible sur https://www.pearl.fr/, par exemple sous la référence ZX2493) Configuration système requise Windows XP/Vista/7/8 Auvisio – www.auvisio.fr... -
Seite 70: Consignes Préalables
Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. N'exposez pas le produit à l'humidité ni à une chaleur extrême. Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide. Auvisio – www.auvisio.fr... - Seite 71 Auvisio – www.auvisio.fr...
- Seite 72 Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur ! Auvisio – www.auvisio.fr...
-
Seite 73: Consignes Importantes Pour Le Traitement Des Déchets
Européen : 2009/125/CE (du Parlement européen et du Conseil), 2011/65/UE, 2014/30/UE, et 2014/35/UE. Dipl.-Ing. (FH) Andreas Kurtasz Service qualité La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Auvisio – www.auvisio.fr... -
Seite 74: Description Du Produit
Description du produit Enregistreur vidéo HDMI Voyant LED de Port USB fonctionnement Touche REC/STOP Port Micro-USB Touche SOURCE Sortie HDMI Touche ON/OFF Entrée MMI LED d'enregistrement Entrée HDMI Prise pour adaptateur Prise casque secteur Prise microphone Auvisio – www.auvisio.fr... -
Seite 75: Télécommande
Source d'entrée HDMI Source d'entrée VGA Source d'entrée Cinch Source d'entrée AV Muet Format de l'image : 4:3 Format de l'image : 16:9 Micro désactivé Commencer à enregistrer Arrêter l'enregistrement Touche OK Volume sonore de la vidéo Auvisio – www.auvisio.fr... - Seite 76 Volume sonore du microphone Menu principal Retour Réglage heure système Lecteur multimédia Planning d'enregistrement Page précédente Lecture / Pause Page suivante Reculer Supprimer la vidéo Avancer Résolution de sortie 720p Résolution de sortie 1080p Résolution PC Auvisio – www.auvisio.fr...
-
Seite 77: Mise En Marche
Mise en marche Installer le logiciel de pilotes et d'utilisation 1. Insérez le CD Auvisio fourni dans le lecteur de CD-ROM de votre ordinateur. 2. Après quelques instants, la fenêtre automatique de lecture s'ouvre. À l'intérieur, cliquez sur HCW_auto.exe ausführen (exécuter HCW_auto.exe). - Seite 78 3. La fenêtre d'installation s'ouvre. Cliquez sur Install Driver & Application Software. 4. Dans la fenêtre de gestion du compte utilisateur, cliquez sur Ja / Yes / Oui. 5. L'assistant d'installation s'ouvre. Cliquez sur Next / Suivant. Auvisio – www.auvisio.fr...
- Seite 79 6. Lisez le contrat de licence puis cochez I accept the agreement. Cliquez ensuite sur Suivant. 7. Lisez les informations concernant le logiciel. Cliquez ensuite sur Next / Suivant. 8. Choisissez l'emplacement où le logiciel doit être enregistré. Cliquez ensuite sur Next / Suivant. Auvisio – www.auvisio.fr...
- Seite 80 9. Choisissez l'emplacement où le dossier du menu de démarrage doit être enregistré. Cliquez ensuite sur Next / Suivant. 10. Procédez à l'installation du pilote en cliquant sur Installer. Auvisio – www.auvisio.fr...
- Seite 81 11. Acceptez d'installer en même temps le logiciel en clochant Yes, install and register plugin. Cliquez ensuite sur Next / Suivant. 12. Pour terminer l'installation du programme, cliquez sur Finish / Terminer. Le logiciel s'ouvre. Auvisio – www.auvisio.fr...
-
Seite 82: Installer Le Logiciel Power Director
1. Insérez le CD Cyberlink fourni dans le lecteur CD-ROM de votre ordinateur. 2. Après quelques instants, la fenêtre de gestion du compte utilisateur s'ouvre. Cliquez sur Ja / Yes / Oui. 3. Sélectionnez la langue d'installation souhaitée, puis cliquez sur OK. Auvisio – www.auvisio.fr... - Seite 83 Cliquez alors sur Ja / Yes / Oui. 6. Choisissez l'emplacement d'enregistrement, puis cliquez sur Weiter / Next / Suivant. NOTE : Si besoin, notez à quel emplacement vous avez enregistré le dossier, afin de pouvoir le retrouver sans problème ultérieurement. Auvisio – www.auvisio.fr...
- Seite 84 7. L'installation commence. La barre de chargement indique la progression de l'installation. Auvisio – www.auvisio.fr...
- Seite 85 SANS tiret. Celui-ci se trouve sur la face arrière de l'étui du CD. 10. Vous passez automatiquement au champ de saisi suivant. Cliquez ensuite sur Suivant. 11. Dans la fenêtre de gestion du compte utilisateur, cliquez sur Ja / Yes / Oui. Auvisio – www.auvisio.fr...
- Seite 86 12. Dans la fenêtre de dialogue, cliquez sur OK. 13. Dans la fenêtre d'amélioration du produit, cochez l'option de votre choix. Cliquer ensuite sur Schließen / Close / Fermer. Le programme s'ouvre. Auvisio – www.auvisio.fr...
-
Seite 87: Branchement De L'enregistreur Vidéo
HDMI (IN) de l'enregistreur vidéo. 4. Branchez le câble Micro-USB sur la prise Micro-USB (TO PC) de l'enregistreur vidéo, puis sur un port USB libre de votre ordinateur. Adaptateur secteur Ordinateur Câble Micro- Câble HDMI Source d'entrée Enregistreur vidéo HDMI Auvisio – www.auvisio.fr... -
Seite 88: Branchement Analogique (Cinch)
4. Branchez le câble Micro-USB sur la prise Micro-USB (TO PC) de l'enregistreur vidéo, puis sur un port USB libre de votre ordinateur. Adaptateur secteur Ordinateur Câble Micro- Câble MMI Source d'entrée Enregistreur vidéo HDMI Auvisio – www.auvisio.fr... -
Seite 89: Branchement À Un Téléviseur & Un Support De Données Usb
HDMI (OUT) de l'enregistreur vidéo. 5. Branchez un support de données USB (jusqu'à 2 To) sur le port USB (Storage) de l'enregistreur vidéo. Adaptateur Mémoire USB secteur Câble HDMI Source d'entrée Câble HDMI Enregistreur vidéo HDMI Auvisio – www.auvisio.fr... -
Seite 90: Branchement Analogique (Cinch)
HDMI (OUT) de l'enregistreur vidéo. 5. Branchez un support de données USB (jusqu'à 2 To) sur le port USB (Storage) de l'enregistreur vidéo. Adaptateur secteur Mémoire USB Câble MMI Source d'entrée Câble HDMI Enregistreur vidéo HDMI Auvisio – www.auvisio.fr... -
Seite 91: Créez Un Compte Sur Le Logiciel D'utilisation
1. Pour cela, commencez pas ouvrir le programme HDML- Cloner Pro Helper. 2. Dans la fenêtre du programme, cliquez sur la barre de menu en haut à droite sur le symbole suivant : Auvisio – www.auvisio.fr... - Seite 92 Dans le troisième champ, saisissez le code. Celui-ci se trouve sur la face arrière de l'étui du CD. Cliquez ensuite sur OK. NOTE : Saisissez le code en séparant les segments par des tirets. 5. Dans le message de succès, cliquez sur OK. Auvisio – www.auvisio.fr...
-
Seite 93: Résolutions Compatibles
720x480 (60p), 720x576 (50p) Résolution de sortie 1920x1080 (60p), 1280x720 (60p), 1360x768 (60p) 1280x800 (60p), 1024x768 (60p) Résolution d'enregistrement 1920x1080 (30p), 1280x720 (60p) 1024x768 (60p), 1360x768 (60p), 1280x800 (60p) Résolution d'enregistrement sur ordinateur 1920x1080 (30p), 1280x720 (60p), 720x480 (60p) Auvisio – www.auvisio.fr... -
Seite 94: Utilisation
4. Si vous avez branché plusieurs sources d'entrée : Appuyez sur la touche [Source] de la télécommande afin de sélectionner la source d'entrée. La LED commence par s'allumer en blanc, puis clignote alternativement en vert et en bleu pendant le démarrage. Lorsque la LED Auvisio – www.auvisio.fr... - Seite 95 8. Pour terminer l'enregistrement et le sauvegarder, cliquez sur le symbole suivant dans le programme, ou bien appuyez sur la touche REC/STOP de l'enregistreur vidéo ou sur la touche STOP de la télécommande : Auvisio – www.auvisio.fr...
-
Seite 96: Interface D'utilisation Du Programme
7. Résolution vidéo de l'enregistrement 8. Réglage de volume 9. Ouvrir le menu de réglage 10. Faire une capture d'écran 11. Arrêter l'enregistrement et le sauvegarder 12. Mettre en pause l'enregistrement 13. Plein écran 14. Ouvrir un dossier d'enregistrement Auvisio – www.auvisio.fr... -
Seite 97: Résolutions Vidéo Des Enregistrements
(vidéo / capture d'écran), de la date et de l'heure. 3. Cliquez en haut à gauche sur l'onglet correspondant pour afficher l'enregistrement choisi : Video = Enregistrements vidéo Image = Captures d'écran Auvisio – www.auvisio.fr... -
Seite 98: Réglages
Différents logiciels disponibles gratuitement (par exemple Xsplit ou OSB) vous permettent de partager des fichiers audio et vidéo en direct sur YouTube. Réglages 1. Ouvrez le menu de réglage. Pour cela, cliquez sur le symbole suivant dans l'interface d'utilisation : Auvisio – www.auvisio.fr... - Seite 99 Video-Bitrate est volumineux. Sélectionnez la méthode de conversion vidéo souhaitée. Pour l'enregistrement de films, il est préférable de sélectionner Video Video Render Mixing Render9. Pour l'enregistrement de jeux vidéo, il est préférable de sélectionner Internal YUV Render. Auvisio – www.auvisio.fr...
- Seite 100 Définissez une durée d'enregistrement maximale. Set up Si vous souhaitez que la durée maximum d'enregistrement soit illimitée, recording time saisissez 0 dans chacun des deux champs. Schedule Planning d'enregistrement Recording Enregistrer les réglages Quitter sans enregistrer Cancel Auvisio – www.auvisio.fr...
-
Seite 101: Planning D'enregistrement
2. Cliquez sur la flèche située à côté d'un élément de menu pour ouvrir plus d'options de réglage. 3. Dans le menu des réglages, cliquez sur l'élément de menu Schedule Recording. La fenêtre du planning d'enregistrement s'ouvre. 4. Cochez Enable Schedule Recording pour activer cette fonction. Auvisio – www.auvisio.fr... -
Seite 102: Mise À Jour Du Programme
Mise à jour du programme Le programme vérifie automatiquement si une nouvelle version est disponible. 1. Si une nouvelle version est disponible, vous en êtes averti par une fenêtre de dialogue. Cliquez sur OK pour télécharger la mise à jour. Auvisio – www.auvisio.fr... - Seite 103 3. Pour fermer le programme HDML-Cloner Pro Helper, appuyez sur le symbole suivant : 4. Une fois la vérification de sécurité effectuée, l'assistant d'installation s'ouvre. Assurez-vous que l'option Update est bien cochée. Cliquez ensuite sur Next / Suivant. Auvisio – www.auvisio.fr...
- Seite 104 Cliquez sur Next / Suivant. 7. Lisez les informations concernant le programme, puis cliquez sur Next / Suivant. La nouvelle version est installée. 8. Cliquez sur Finish pour terminer l'installation et lancer le redémarrage de l'ordinateur. Auvisio – www.auvisio.fr...
-
Seite 105: Téléviseur & Support De Données Usb
Recording / Aufnehmen apparaît brièvement sur l'écran. Pendant l'enregistrement, la LED d'enregistrement clignote en vert ou en bleu selon la résolution. 7. Pour mettre fin à l'enregistrement, appuyez sur la touche REC/STOP de l'enregistreur ou sur la touche STOP de la Auvisio – www.auvisio.fr... -
Seite 106: Paramètres D'enregistrement
Vous avez le choix entre les résolutions vidéo suivantes pour vos enregistrements sur un support de données USB : 1920 x 1080 (30p) 1280 x 720 (60p) 1024 x 768 (60p) 1360 x 768 (60p) 1280 x 800 (60p) Auvisio – www.auvisio.fr... -
Seite 107: Lecteur Multimédia
1. Ouvrez le lecteur multimédia en appuyez sur la touche PLAYBACK. 2. À l'aide des touches ◄ et ►, sélectionnez le type de fichier souhaité (photo / musique / film / texte). 3. Appuyez sur la touche OK. Auvisio – www.auvisio.fr... - Seite 108 OK. Une nouvelle pression sur la touche OK permet d'annuler la sélection. Si aucun fichier n'est sélectionné, tous les fichiers sont lus l'un après l'autre. 6. Démarrez la lecture en appuyant sur la touche suivante : Auvisio – www.auvisio.fr...
- Seite 109 7. Pour commander la lecture, sélectionnez l'élément affiché correspondant à l'aide des touches ◄ et ►, puis appuyez sur OK. Pause Titre suivant Reculer Stop Avancer Répéter tout Répéter une partie Titre précédent d'un fichier Auvisio – www.auvisio.fr...
-
Seite 110: Menu Principal
Confirmer une sélection : Touche OK NOTE : Dans certains sous-menus, il est inutile de confirmer la sélection à l'aide de la touche OK. Appuyez ensuite simplement sur la touche de menu principal. Le réglage est tout de même enregistré. Auvisio – www.auvisio.fr... - Seite 111 Revenir au menu principal : Quitter le menu : Le menu principal est divisé en quatre onglets : Heure Réglages de Options l'image Auvisio – www.auvisio.fr...
-
Seite 112: Aperçu Du Menu
Réinitialiser l'appareil défaut Transparence de Régler le niveau de transparence l'affichage des menus affichés Régler la durée pendant laquelle Durée d'affichage le menu reste affiché lorsqu'il n'y a pas de saisie Informations concernant le Version Firmware microprogramme Auvisio – www.auvisio.fr... -
Seite 113: Rapport Largeur/Hauteur
NOTE : Veillez toujours à ce que l'heure du système soit réglée correctement. Le planning d'enregistrement se base sur l'heure système de l'enregistreur vidéo. 1. Ouvrez le menu principal en appuyant sur la touche du menu principal. Auvisio – www.auvisio.fr... - Seite 114 5. Sélectionnez l'option Confirmer à l'aide des touches ◄ et ►. 6. Confirmez votre choix avec la touche OK. Peu après, un message de succès s'affiche (OK). 7. Appuyez sur la touche de menu principal pour revenir au menu principal : Auvisio – www.auvisio.fr...
- Seite 115 2. Sélectionnez le sous-menu Enregistrement programmé. 3. Ouvrez le sous-menu en appuyant sur la touche OK. NOTE : Ce sous-menu peut également être ouvert en appuyant sur la touche SCHEDULE lors de l'affichage normal de l'écran. Auvisio – www.auvisio.fr...
- Seite 116 6. Passez au champ de saisie suivant à l'aide de la touche ►. 7. Utilisez les touches ▲ et ▼ pour spécifier successivement les informations suivantes concernant l'heure à laquelle l'enregistrement doit commencer : Année Mois Jour Heure Minute Auvisio – www.auvisio.fr...
- Seite 117 11. Confirmez votre choix avec la touche OK. Peu après, un message de succès s'affiche (OK). 12. Appuyez sur la touche de menu principal pour revenir au menu principal : Vous pouvez également quitter le menu principal en appuyant sur la touche Retour : Auvisio – www.auvisio.fr...
-
Seite 118: Langue Du Menu
◄ / ▲ / ▼ / ►. 6. Appuyez sur la touche de menu principal pour revenir au menu principal : Vous pouvez également quitter le menu principal en appuyant sur la touche Retour : Auvisio – www.auvisio.fr... - Seite 119 : 1. Ouvrez le menu principal en appuyant sur la touche du menu principal : 2. Appuyez sur la touche ◄ jusqu'à ce que l'onglet des réglages d'image s'affiche. 3. Sélectionnez le sous-menu Rapport largeur/hauteur. Auvisio – www.auvisio.fr...
- Seite 120 ▼. 6. Confirmez votre choix avec la touche OK. 7. Appuyez sur la touche de menu principal pour revenir au menu principal : Vous pouvez également quitter le menu principal en appuyant sur la touche Retour : Auvisio – www.auvisio.fr...
-
Seite 121: Mise À Jour Du Firmware
5. Branchez le support de données USB sur le port USB (Storage) de l'enregistreur vidéo. 6. Ouvrez le menu principal en appuyant sur la touche du menu principal : Auvisio – www.auvisio.fr... -
Seite 122: Restaurer Les Paramètres Par Défaut
2. Appuyez sur la touche ◄ jusqu'à ce que l'onglet Options s'affiche. 1. Sélectionnez le sous-menu Paramètres par défaut. 2. Appuyez sur la touche OK. 3. Utilisez la touche ◄ pour sélectionner l'option Oui. Les paramètres par défaut sont réinitialisés. Cela peut prendre quelques instants. Auvisio – www.auvisio.fr... -
Seite 123: Logiciel Power Director
Logiciel Power Director NOTE : Le mode d'emploi du logiciel se trouve dans le logiciel lui-même. 1. Ouvrez le logiciel Power Director. 2. Cliquez sur le menu Editor. 3. Le menu s'ouvre. Auvisio – www.auvisio.fr... - Seite 124 4. Dans la fenêtre de dialogue, cliquez sur l'option correspondante (Oui / Non). 5. Pour accéder au menu d'aide, appuyez en haut à droite sur le symbole suivant : 6. Cliquez sur l'élément de menu PowerDirector Hilfe /Help /Aide pour savoir comment utiliser le logiciel. Auvisio – www.auvisio.fr...
- Seite 125 7. Le mode d'emploi s'ouvre. Cliquez sur un point de menu pour l'ouvrir. Auvisio – www.auvisio.fr...
-
Seite 126: Dépannage
Quels formats de lecture sont supportés ? Image BMP, JPG, PNG Audio MP3, WAV, FLAC, AAC, M4A (codé AAC) MP4, AVI, VOB, MKV, MOV, MPG (Codec vidéo Vidéo : MPEG-2, MPEG-4, H.264, VC-1, HEVC) Texte Auvisio – www.auvisio.fr... -
Seite 127: Caractéristiques Techniques
4 Go / heure d'enregistrement Dimensions 11 x 1,5 x 11 cm Poids 195 g Télécommande Alimentation 2 piles AAA Adaptateur secteur Entrée 100-240 V AC, 50/60 Hz, 0,4 A Sortie 5 V DC, 2 A Auvisio – www.auvisio.fr... - Seite 128 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 06.07.2018 – BS//MF...
