MSA ASV Bedienungsanleitung Seite 29

Wartung und Reinigung

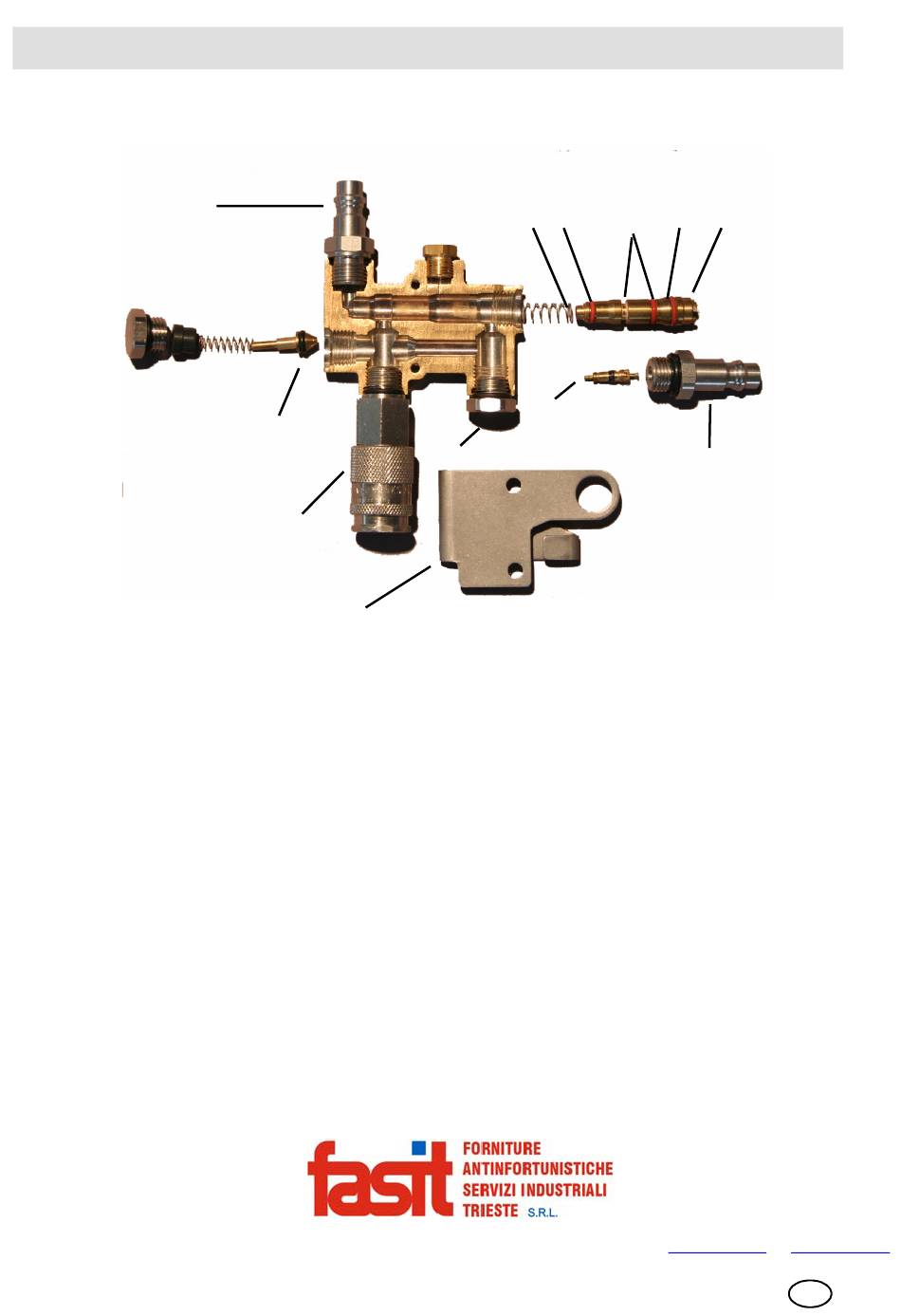

Bild 3 Auseinandergebautes Gerät
1 Pressluftatmer (kurzer Stecknippel)
2 Rückschlagventil
3 Lungenautomat (Verschlusskupplung) 9a
4 Tragplatte
5 Verschlussschraube
6 Ventileinsatz
7 Druckluft-Zuführungsschlauch
(langer Stecknippel)
Kolbenkomponenten
(1) Den langen Nippel für den Druckluft-Zuführungsschlauch herausschrauben.
(2) Der Kolben gleitet sanft aus der Zylinderbohrung, wenn Sie mit dem Gehäuse
auf einen geeigneten Untergrund (beispielsweise eine Tischplatte aus Holz)
klopfen. Sie können den Kolben auch vorsichtig mit einem geeigneten Werk-
zeug (z. B. einer Rundzange) aus dem Gehäuse ziehen.
FASIT Srl - Via Orsera 13/b - 34145 TRIESTE - ITALY - Tel +39 040 825604 -
30
1
2
3
4
Automatisches Schaltventil ASV ohne Warneinrichtung
10 9a 9b
6
5
8 Kolben
9 Silikon-O-Ringe:
5 x 1,75
9b 6,07 x 1,78
9c 8 x 1,6
10 Kolbenfeder
MSA
9c 8
7
