ASCON TECNOLOGIC S.r.l. TLK72 Kurzanleitung

TLK72
REGULATEUR ELECTRONIQUE
Quick Guide
Cod.: FRA/DEU - Vr. 03 - 17/05 - ISTR-FTLK72FD03
ASCON TECNOLOGIC S.r.l.
Viale Indipendenza 56, 27029 - VIGEVANO (PV) ITALY
TEL.: +39 0381 69871 - FAX: +39 0381 698730
http:\\www.ascontecnologic.com
e-mail: info@ascontecnologic.com
Introduction
D D
Dans ce manuel sont contenues toutes les informations nécessaires
pour une installation correcte et les instructions pour l'utilisation et
l'entretien du produit, on recommande donc de lire bien attentivement
les instructions suivantes et de le conserver.
Cette publication est de propriété exclusive de la Société Ascon Tecnologic S.r.l.
qui interdit absolument la reproduction et la divulgation, même partielle, si elle
n'est pas expressément autorisée. Ascon Tecnologic se réserve d'apporter des
modifications esthétiques et fonctionnelles à tout moment et sans aucun préavis.
Ascon Tecnologic et ses représentants légaux ne se retiennent en aucune façon
responsables pour des dommages éventuels causés à des personnes ou aux
choses et animaux à cause de falsication, d'utilisation impropre, erronée ou de
toute façon non conforme aux caractéristiques de l'instrument.
D D
Si un dommage ou un mauvais fonctionnement de l'appareil crée des
situations dangereuses aux personnes, choses ou aux animaux, nous
rappelons que l'installation doit être prévue de dispositifs électroméca-
niques supplémentaires en mesure de garantir la sécurité.
Pour plus d'informations, téléchargez gratuitement le manuel d'utilisation complet
sur le site: www.ascontecnologic.com
1. Directives pour installation et emploi
UTILISATION pErmISE - L'instrument a été fabriqué comme appareil de mesure
et de réglage en conformité à la norme EN61010-1 pour le fonctionnement
à altitudes jusque 2000 m. L'utilisation de l'instrument en applications non
expressément prévues par la norme citée ci-dessus doit prévoir des mesures
de protection appropriées. L'instrument NE peut pAS être utilisé dans un milieu
dangereux (inflammable ou explosif) sans une protection appropriée. Nous rap-
pelons que l'installateur doit s'assurer que les normes relatives à la compatibilité
électromagnétique sont respectées même après l'installation de l'instrument, et
éventuellement en utilisant des filtres spéciaux.
mONTAGE mECANIqUE - L'instrument en boîtier de 72 x 72 mm est conçu pour le
montage par panneau avec bride à l'intérieur d'un boîtier. Il faut faire un trou de 66.5
x 66.5 mm et y insérer l'instrument en le fixant avec sa bride donnée en équipement.
Nous recommandons aussi de mettre la garniture appropriée pour obtenir le
degré de protection frontale déclaree.
72
65.5
88
8
Brackets
Panel + Gasket max. 5 mm
Il faut éviter de placer la partie interne de l'instrument dans des lieux humides
ou sales qui peuvent ensuite provoquer de la condensation ou une introduction
dans l'instrument de pièces conductibles. Il faut s'assurer que l'instrument a une
ventilation appropriée et éviter l'installation dans des récipients où sont placés
des dispositifs qui peuvent porter l'instrument à fonctionner en dehors des
limites déclarées de température. Installer l'instrument le plus loin possible des
sources qui peuvent provoquer des dérangements électromagnétiques et aussi
des moteurs, télérupteurs, relais, électrovannes, etc..
BrANChEmENTS éLECTrIqUES - Il faut effectuer les connexions en branchant
un seul conducteur par borne et en suivant le schéma reporté, tout en contrôlant
que la tension d'alimentation soit bien celle qui est indiquée sur l'instrument et
que l'absorption des actuateurs reliés à l'instrument ne soit pas supérieure au
courant maximum permis.
+ - 0... 50/60 mV; 0...1 V; 0/1...5 V; 0/2...10 V
+ - 0/4... 20 mA ACTIVE
I 4... 20 mA ACTIVE
+
+
ext.
gen.
+ -
4... 20 mA PASSIVE (2 wires)
+
- + OUT 12 VDC (max. 20 mA)
PTC-NTC
DIG. IN
RS 485
Pt100
TLK 72
GND A B
TC
+
1 2 3 4 5 6 7 8
RELAYS: 8A-AC1(3A-AC3)/250VAC SSR: 8mA/8VDC
+
+ - + -
C NO C NO C NC
22 21 20 19 18 17 16 15 14 13 12
OUT3 OUT2 OUT1
SUPPLY
Puisque l'instrument est prévu pour un branchement permanent dans un appa-
reillage, il n'est doté ni d'interrupteur ni de dispositifs internes de protection des
surintensités. L'installation doit donc prévoir un interrupteur/sectionneur biphasé
placé le plus près possible de l'appareil, dans un lieu facilement accessible par l'uti-
lisateur et marqué comme dispositif de déconnexion de l'instrument et de protéger
convenablement tous les circuits connexes à l'instrument avec des dispositifs (ex.
des fusibles) appropriés aux courants circulaires. On recommande d'utiliser des
câbles ayant un isolement approprié aux tensions, aux températures et conditions
d'exercice et de faire en sorte que le câble d'entrée reste distant des câbles d'alimen-
tation et des autres câbles de puissance. Si le câble est blindé, il vaut mieux le bran-
cher à la terre d'un seul côté. On recommande enfin de contrôler que les paramètres
programmés sont ceux désirés et que l'application fonctionne correctement avant de
brancher les sorties aux actuateurs afin d'éviter des anomalies dans l'installation qui
peuvent causer des dommages aux personnes, choses ou animaux.

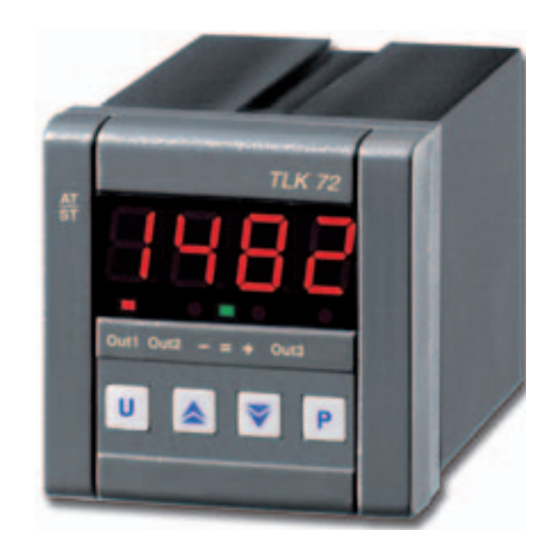

2. Description de l'instrument
Le TLK72 sont régulateurs numériques à microprocesseur "single loop", avec
réglage ON/OFF, ON/OFF à Zone Neutre, PID à simple action ou PID à double action
(directe et inverse) et avec les fonctions d'AUTOTUNING FAST, SELFTUNING.
L'instrument prévoit la mémorisation de 4 Set-Point de réglage et peut avoir jusqu'à
3 sorties à relais ou pour le pilotage de relais statiques (SSR). Le contrôleur
peut être équipé d'une entrée numérique et un port série RS485 avec protocole
Modbus-RTU. En fonction de la sonde utilisée ils sont 4 modèle disponibles:
C: Pour thermocouples (J, K, S et senseurs à l'infrarouge série ZIS), signaux
en mV (0... 50/60 mV, 12... 60 mV) et thermorésistances Pt100;
E: Pour thermocouples (J, K, S et senseurs à l'infrarouge série ZIS), signaux
en mV (0... 50/60 mV, 12... 60 mV) et thermisteurs PTC ou NTC;
I: Pour les signaux normalisés en courant 0/4... 20 mA;
V: Pour les signaux normalisés en tension 0... 1 V, 0/1... 5 V, 0/2... 10 V.
9
10
5
6
4
3
1. : Utilisée pour accéder à la programmation des paramètres de fonctionne-
ment et pour confirmer la sélection.
2. : Utilisée pour la diminution des valeurs à programmer et pour la sélection
des paramètres. Si on la laisse appuyer, elle permet de passer au niveau précé-
dent de programmation jusqu'à sortir de la modalité de programmation.
3. : Utilisée pour l'augmentation des valeurs à programmer et pour la
sélection des paramètres. Si on la laisse appuyer, elle permet aussi de passer
au niveau précédent de programmation jusqu'à sortir de la modalité de
programmation. Quand on ne se trouve pas en modalité de programmation,
elle permet de visualiser la puissance de réglage en sortie.
4. : Touche au fonctionnement programmable par le paramètre USrb.
Elle peut être configurée pour: Activer Autotuning ou Selftuning, Mettre
l'instrument en réglage manuel, Rendre silencieuse l'alarme, Changer le Set
Point actif, Déconnecter le réglage. Dans le menu ConF peut être utilisé
pour modifier la visibilité des paramètres.
5. OUT1: Indique l'état de la sortie OUT1.
6. OUT2: Indique l'état de la sortie OUT2.
7. OUT3: Indique l'état de la sortie OUT3.
8. SET: Il indique l'entrée dans la modalité de programmation et le niveaux de
programmation des parametres.
9. AT/ST: Indique la fonction Selftuning insérée (allumé) ou Autotuning en
cours (clignotant).
10. : Indique que la valeur de procédé est inférieure par rapport au Set de la
valeur programmée au paramètre AdE.
11. : Indique que la valeur de procédé est à l'intérieur du champ
[SP+AdE... SP-AdE].
12. : Indique que la valeur de procédé est supérieure par rapport au Set de la
valeur programmée au paramètre AdE.
3. programmation
prOGrAmmATION rApIDE DES pOINTS DE CONSIGNE - Cette procédure permet
de programmer de façon rapide le Set Point actif et éventuellement les seuils
d'alarme. Appuyer sur la touche puis la relâcher et le display visualisera
"Sp n" (où n est le numéro du Set Point actif à ce moment là) alterné à la valeur
programmée. Pour la modifier, il faut agir sur les touches
la valeur ou sur pour la diminuer. Ces touches agissent un chiffre à la fois,
mais si elles sont appuyées pour plus d'une seconde la valeur augmente ou
diminue de façon rapide et, après deux secondes dans la même condition, la
vitesse augmente encore plus pour permettre la réalisation rapide de la valeur
désirée. Une fois programmée la valeur désirée en appuyant sur la touche
on sort de la modalité rapide de programmation ou bien on passe à la visualisa-
tion des seuils d'alarme AL1, AL2. La sortie du mode de programmation rapide
des Set se fait en appuyant sur la touche P après la visualisation du dernier Set
ou bien automatiquement en agissant sur aucune touche pour 15 secondes
environ, à ce point le display reviendra au mode de fonctionnement normal.
SéLECTION DES ETATS DE rEGLAGE ET prOGrAmmATION DES pArAmèTrES -
En appuyant sur la touche et la laissant appuyer pour 2 s environ, on accède
au menu principal de sélection. Par les touches
passer les sélections:
oper Permet d'accéder au menu des paramètres opérationnels
ConF Permet d'accéder au menu des paramètres de configuration
OFF Permet de placer le régulateur en état de réglage OFF
rEG Permet de placer le régulateur en état de réglage automatique
tunE Permet d'activer la fonction de Autotuning ou Selftuning
Permet de placer le régulateur en réglage manuel et donc de pro-
opLo
grammer la valeur de réglage % par les touches
Une fois que l'on a sélectionné l'enregistrement désiré, il faut appuyer sur la
touche pour le confirmer. Les sélections OPEr et ConF font accéder à des
sous-menus contenant plusieurs paramètres et plus précisément:
OPEr Menu des paramètres opérationnels: il contient normalement les paramètres de
programmation des Set point mais peut contenir tous les paramètres désirés.
ConF Menu des paramètres de configuration: il contient tous les paramètres
opérationnels et les paramètres de configuration du fonctionnement
(Configuration des alarmes, réglage, entrée, etc.).
Pour accéder au menu ConF, il faut sélectionner l'option ConF, appuyer sur la
touche et le display montrera 0.
A cette demande, il faut programmer par les touches
reporté à la dernière page de ce manuel et appuyer ensuite sur la touche
Si on programme une password erronée l'instrument revient en état de réglage
où il se trouvait précédemment.
Si la password est correcte le display visualisera le code qui identifie le premier
groupe de paramètres ( ] SP) et avec les touches
sélectionner le groupe de paramètre que l'on veut éditer.
Groupes de Paramètres
OPEr
paramètres
ou
Groupe
conF
précédent
menù
2 s 2 s
or or
Groupe
suivant
Plus de 2 s
SORTIE
Une fois sélectionné le groupe de paramètres désiré, il faut appuyer sur la touche
et le code qui identifie le premier paramètre du groupe sélectionné sera visualisé.
Toujours avec les touches et on peut sélectionner le paramètre désiré et, en
appuyant sur la touche , le display visualisera en alternance le code du paramètre
et sa programmation qui pourra être modifiée avec les touches
Après avoir programmé la valeur désirée, il faut appuyer de nouveau sur la
touche : la nouvelle valeur sera mémorisée et le display montrera de nouveau
seulement le sigle du paramètre sélectionné.
En agissant sur les touches ou on peut sélectionner un autre paramètre
et le modifier selon la description.
Pour revenir à sélectionner un autre groupe de paramètres, il faut laisser
appuyer la touche ou la touche pour 2 secondes environ, et après ce
temps, le display visualisera de nouveau le code du groupe des paramètres.
Relâcher ensuite la touche appuyée et avec les touches
-
sélectionner un autre groupe.
Pour sortir du mode de programmation, il ne faut agir sur aucune touche pour
NO
20 secondes environ, ou bien laisser appuyer la touche
de la modalité de programmation.
Les modalités de programmation et de sortie de la programmation du menu
OPEr sont les mêmes que celles décrites pour le menu ConF avec la différence
qui n'est pas demandée le Password pour accéder au menù OPEr.
D D
L'instrument est pre-programmé avec tous les parametres, à l'exception
du Set Point SP1 (et 2, 3, 4) , programmables dans le menù ConF au but
de prévenir plans accidentels erronés de la part d'utilisateurs pas experts.
4. Les parametres programmables
Ci-après sont décrits tous les paramètres dont l'instrument peut être muni, on
fait remarquer que certains d'entre eux pourront ne pas être présents parce
qu'ils dépendent du type d'instrument utilisé ou parce qu'ils sont automatique-
ment déconnectés car ce sont des paramètres non nécessaires.
] SP - (paramètres relatifs au Set Point)
paramètre Description
1 nSP no. de Set Point 1 ÷ 4
2 SPAt Set point Actif 1 ÷ nSP
Set Point 1
3 SP1
Set Point 2
4 SP2
SPLL ÷ SPHL
Set Point 3
5 SP3
Set Point 4
6 SP4
SPLL Set Point min.
7 -1999 ÷ SPHL
8 SPHL Set Point max. SPLL ÷ 9999
] inP - (paramètres relatifs à l'entrée de mesure)
12
paramètre Description
8
Type de sonde en entrée:
Input C
7
9 SEnS
Input E
11
Input I
Input V
1
10 SSC Limite inférieure signaux V/I -1999 ÷ FSC
11 FSC Limite supérieure signaux V/I SSC ÷ 9999
2
12 dP No. chiffres décimaux
13 Unit Unité de mesure
14 FiL Filtre digital entrée
15 OFSt Offset mesure
Rotation de la ligne de
16 rot
mesure
Fonct. OPE en cas d'erreur
17 InE
de mesure
Puissance en sortie d'erreur
18 OPE
de mesure
19 dIF Fonction entrée digitale
Ptc = Thermisteur PTC KTY81-121,
*
ntc = Thermisteur NTC 103-AT2.
] Out - (paramètres relatifs aux sorties)
paramètre Description
Fonction de la sortie 1 1.rEG Sortie de réglage 1;
20 O1F
21 O2F Fonction de la sortie 2
22 O3F Fonction de la sortie 3
] AL1 - (paramètres relatifs à l'alarme AL1)
paramètre Description
23 OAL1 Sortie AL1
pour augmenter
24 AL1t Type d'alarme AL1
,
Configuration fonction
25 Ab1
alarme AL1
26 AL1 Seuil AL1
Seuil inférieur AL1 à fenêtre
ou on peut donc faire
27 AL1L ou limite inférieure du AL1
pour alarmes de min. ou max.
Seuil supérieur AL1 à fenêtre
28 AL1H ou limite supérieur du AL1
pour alarmes de min. ou max.
29 HAL1 Hystérésis AL1
30 AL1d Retard activation AL1
Activation AL1 en cas d'erreur
31 AL1i
de mesure
et
] AL2 - (paramètres relatifs à l'alarme AL2)
paramètre
32 OAL2 Sortie AL2
33 AL2t Type d'alarme AL2
34 Ab2 Configuration fonction AL2
35 AL2 Seuil AL2
Seuil inférieur AL2 à fenêtre ou limite infé-
36 AL2L
rieure du AL1 pour alarmes de min. ou max.
Seuil supérieur AL2 à fenêtre ou limite supé-
37 AL2H
rieur du AL2 pour alarmes de min. ou max.
et , le numéro
. 38 HAL2 Hystérésis AL2
39 AL2d Retard activation AL2
40 AL2i Activation AL2 en cas d'erreur de mesure
ou il sera possible ] AL3 - (paramètres relatifs à l'alarme AL3)
paramètre
Définir les
41 OAL3 Sortie AL3
paramètres
Paramètre Augmenter
42 AL3t Type d'alarme AL3
précédent la valeur
43 Ab3 Configuration fonction AL3
44 AL3 Seuil AL3
Seuil inférieur AL3 à fenêtre ou limite infé-
45 AL3L
Paramètre Diminution
rieure du AL1 pour alarmes de min. ou max.
suivant de la valeur
Seuil supérieur AL3 à fenêtre ou limite supé-
46 AL3H
rieur du AL3 pour alarmes de min. ou max.
47 HAL3 Hystérésis AL3
48 AL3d Retard activation AL3
49 AL3i Activation AL3 en cas d'erreur de mesure
ou .
] LbA - (paramètres relatifs au Loop Break Alarm)
paramètre
50 OLbA Sortie LbA
51 Lbat Temps pour alarme LbA
] rEG - (paramètres relatifs au réglage)
paramètre Description
et on pourra
52 Cont Type de réglage
ou jusqu'à sortir
Mode de fonction. en sortie
53 Func
1.rEg
Hystérésis de réglage ON/OFF
54 HSEt
(ou Seuil desactiv. Soft Start)
Temps de protection compres-
55 CPdt
seur 2.rEG
Validation de l'autotuning
56 Auto
rapide (oFF, 1, 2, 3, 4)
57 SELF Validation selftuning
58 Pb Bande proportionnelle
59 Int Temps intégral
range Def.
60 dEr Temps dérivatif
1
61 FuOc Fuzzy overshoot control
9999
62 tcr1 Temps de cycle de sortie 1.rEG 0.1 ÷ 130.0 s
-1999
63 Prat Rapport puissance 2.rEg/1.rEg 0.01 ÷ 99.99
0
64 tcr2 Temps de cycle de sortie 2.rEg 0.1 ÷ 130.0 s
0
65 rS Reset manuel
0
66 SLor Vitesse 1 ere rampe (*)
0
Temps de maintien etre les 2
67 dur.t
1
rampes (*)
68 SLoF Vitesse 2
eme
69 St.P Puissance Soft Start
70 SSt Temps Soft Start
(*) InF= N'est pas active.
] PAn - (paramètres relatifs à l'interface opérateur)
range Def. paramètre
J/CrAL/ S/ Ir.J/ Ir.CA/ Pt1/
J
0.50/ 0.60/ 12.60
71 USrb
J/ CrAL/S/Ir.J/Ir.CA/Ptc/
Ptc
ntc/0.50/0.60/12.60 (*)
0.20/4.20 mA 4.20
0.1/0.5/1.5/0.10/2.10 V 0.10
0
100
Pt1/Ptc/ntc: 0/1;
72 diSP
0
Norm. sig.: 0 ÷ 3.
°C/°F °C
OFF ÷ 20.0 s 1.0
73 AdE
-1999 ÷ +9999 0
0.000 ÷ 2.000 1.000
OUr Over/Underrange;
74 Edit
Or Over range; OUr
Ur Under range.
-100 ÷ +100% 0
] SEr - (paramètres relatifs à la liaison série)
noF Aucune fonction;
Aac Reset alarmes;
paramètre
ASi Acquittement alarmes;
75 Add
hoLd Mesure bloquée;
OFF Etat de OFF;
noF
76 baud
ChSp Sélection à rotation
des Set Point;
Sp1.2 Sélection SP1/SP2;
77 PACS
hE.Co Sélection
Chaud SP1/Froid SP2.
5. problemes, entretien et garantie
Signalisations d'erreur
Erreur
range Def.
----
1.rEG
2.rEG Sortie de réglage 2;
uuuu
ALno Sortie d'alarme NO;
ALno
ALnc Sortie d'alarme NF;
oooo
ALni Sortie d'alarme NF avec
ALno
fonction. du led nié.
ErAt
range Def.
Out1/Out2/Out3/OFF Out2 noAt
LoAb Absolue min.;
hiAb Absolue max.;
LhAb Abs. a fenetre;
LoAb LbA
LodE Relative min.;
hidE Relative max.;
LhdE Relat. a fenetre.
ErEP
+1 OFF all'allumage;
+2 AL1 retardé;
En conditions d'erreur de mesure l'instrument pourvoit à fournir en sortie la
+4 AL1 mémorisé;
puissance programmée au paramètre OPE et pourvoit à activer l'alarme si le
0
+8 AL1 acquittable;
relatif paramètre ALni est programmé = yES.
+16 Non active a l'echange
NETTOIAGE - On recommande de nettoyer l'instrument avec un chiffon légèrement
du SP (Alarmes relative).
imprégné d'eau ou de détergeant non abrasif et ne contenant pas de solvants.
AL1L ÷ AL1H 0
GArANTIE ET rEpArATIONS - L'instrument est garanti contre tous vices ou
défauts de matériau 12 mois après la date de livraison. La garantie se limite à
-1999 ÷ AL1H -1999
la réparation ou à la substitution du produit. Une ouverture éventuelle du boîtier,
l'altération de l'instrument ou l'utilisation et l'installation non conforme du
produit comporte automatiquement la déchéance de la garantie. Si le produit
AL1L ÷ 9999 9999
est défectueux pendant la période de garantie ou en dehors de la période de
garantie il faut contacter le service des ventes Ascon Tecnologic pour obtenir
OFF ÷ 9999 1
l'autorisation de l'expédier. Le produit défectueux accompagné des indications
OFF ÷ 9999 s OFF
du défaut trouvé, doit parvenir en port franc auprès de l'usine Ascon Tecnologic,
sauf si des accords différents ont été pris.
no/yES no
ELImINATION
Description range Def.
Voir [23] OAL1 oFF
Voir [24] AL1t LoAb
Voir [25] AB1 0
Voir [26] AL1 0
6. Informations techniques
Voir [27] Al1L -1999
Alimentation: 24 VAC/VDC, 100... 240 VAC ±10%, 50/60 Hz;
Absorption: 4 VA environ;
Voir [28] AL1H 9999
Entrée: 1 entrée pour sondes de température: tc J, K, S, senseurs à l'infrarouge
AT ZIS J et K; RTD Pt 100 IEC; PTC KTY 81-121 (990W @ 25°C); NTC 103AT-2
Voir [29] HAL1 1
(10kW @ 25°C), signaux en mV 0... 50 mV, 0... 60 mV, 12... 60 mV ou signaux
Voir [30] AL1d OFF
normalisés 0/4... 20 mA, 0... 1 V, 0/1... 5 V , 0/2... 10 V;
Voir [31] AL1i no
Impédance d'entrée des signaux normalisés: 0/4... 20 mA: 51W; mV et V: 1 MW;
Sorties: Jusqu'à 3 sorties à relais(8 A-AC1, 3 A-AC3/250 VAC) ou en tension pour
pilotage SSR (8mA/8VDC). OUT1: SPDT; OUT2 et OUT3: SPST NO;
Description range Def. Sortie d'alimentation auxiliaire: 10VDC/20 mA max.;
Vie électrique des sorties à relais: 100000 opérations;
Voir [23] OAL1 oFF
Catégorie d'installation: II;
Voir [24] AL1t LoAb
Catégorie de mesure: I;
Voir [25] AB1 0
protection contre les décharges électriques: Frontale en Classe II;
Voir [26] AL1 0
Isolements: Renforcé entre les parties en basse tension (alimentation et sorties
à relais) et frontale; Renforcé entre les parties en basse tension (alimentation et
Voir [27] Al1L -1999
sorties à relais) et parties en très basse tension (entrée, sorties statiques); Aucun
isolement entre l'entrée et les sorties statiques; Isolement à 50 V entre RS485 et
Voir [28] AL1H 9999
parties en très basse tension;
Boîtier: En matière plastique avec autoextinction UL 94 V0;
Voir [29] HAL1 1
Dimensions: 72 x 72 mm, prof. 97 mm;
Voir [30] AL1d OFF
poids: 215 g environ;
Voir [31] AL1i no
Installation: Dans le cadre sur panneau troué 67 x 67 mm;
raccordements: Borne à vis 2.5 mm
Degré de protection frontale: IP54 avec joint.
Description range Def.
7. Codification de l'instrument
Out1/Out2/OFF oFF
OFF ÷ 9999 s oFF
TLK72 a b c d e f g hh i
range Def.
pid PID;
On.FA ON/OFF asym.;
On.FS ON/OFF sym.; 1
nr ON/OFF a Zone
Neutre.
hEAt Chaud;
HEAt
CooL Froid,
0 ÷ 9999 Pid
OFF ÷ 9999 s OFF
OFF Déconnecté;
1 En marche chaque
allumage;
2 En marche 1 allumage; 2
ere
3 Manual;
4 En mache apres Soft
Start/echange SP;
no/yES no
0 ÷ 9999 50
OFF ÷ 9999 s 200
OFF ÷ 9999 s 50
8. mot de passe
0.00 ÷ 2.00 0.5
20.0
Mot de Passe pour TLK72 = 381
1.00
10.0
-100 ÷ +100% 0.0
0.00 ÷ 99.99/InF unité/min. InF
0.00 ÷ 99.99/InF unité/min. InF
rampe (*) 0.00 ÷ 99.99/InF unité/min. InF
-100 ÷ +100% 0
OFF/0.1 ÷ 7.59/InF h.min OFF
Description range
noF Aucune fonction;
tune Activation Autotuning ou
Selftuning
OpLO Réglage manuel (open loop)
Fonction touche
Aac Reset alarmes;
ASi Acquittement alarmes;
ChSp Sélection SP actif;
OFF Réglage OFF.
dEF Variable de procédé;
pou Puissance de réglage;
Sp.F Set actif;
Variable utilisée sur le
Sp.o Set opératif;
display
AL1 Seuil AL1;
AL2 Seuil AL2;
AL3 Seuil AL3.
Valeur de décalage OFF ÷ 9999
SE Set éditable et seuils d'alarme
ne pas éditables;
Modification Set Point AE Seuils d'alarme éditable et Set
actif et alarmes avec ne pas éditable;
SAE Set et seuils d'alarme éditables;
procédure rapide
SAnE Set et seuils d'alarme ne pas
éditables.
Description range
Adresse série 0 ÷ 255
Vitesse de transmission
1200/2400/9600/19.2/38.4
(Baud rate)
LoCL No (Local);
Accès à la programmation
LorE Yes (programmation
par porte sérielle
Local/Remote).
motif Action
Interruption de la sonde
Vérifier la connexion correcte de la
Mesure sous les limites de la
sonde avec l'instrument et puis vérifier
sonde (underrange)
le fonctionnement correct de la sonde
Mesure au-dessus des limites de
la sonde (overrange)
Autotuning pas exécutable parce
Appuyez sur pour effacerl'erreur.
qu'elles ne sont pas vérifiées les Essayez de répéter l'auto-réglage
conditions de valeur de procédé
quand les conditions le permettent.
Essayer de répéter l'autotuning après
Autotuning non terminé dans
avoir contrôlé le fonctionnement de la
les 12 heures
sonde et de l'actuateur
Mettez l'instrument en l'état désactiveret
Interruption de l'anneau de ensuite contrôler l'état (rEG) après avoir
réglage (Loop break alarm) vérifié le fonctionnement du capteur et
actionneur
Possible anomalie dans la
Appuyer sur la touche
mémoire EEPROM
L'appareil (ou le produit) doit faire l'objet de
ramassage différencié conformément aux normes
locales en vigueur en matière d'élimination.
;
2
a: ALImENTATION
L = 24 VAC/VDC;
h = 100... 240 VAC.
b: ENTrEE
C = Thermocouples (J, K, S, I.R.), mV, thermorésistances (Pt100);
E = Thermocouples (J, K, S, I.R.), mV, thermisteurs (PTC, NTC);
I = Signaux normalisés en courant 0/4... 20 mA;
V = Signaux normalisés en tension 0... 1 V, 0/1... 5 V, 0/2... 10 V.
c: SOrTIE OUT1
r = A Relais SPDT sur charges résistives;
O = Sortie en tension VDC pour SSR.
d: SOrTIE OUT2
r = A Relais SPDT sur charges résistives;
O = Sortie en tension VDC pour SSR;
- = Non présente.
e: SOrTIE OUT3
r = A Relais SPDT sur charges résistives;
O = Sortie en tension VDC pour SSR;
- = Non présente.
f: INTErFACE DE COmmUNICATION
S = Interface Sérielle RS 485;
- = Non présente.
g: ENTrEE DIGITALE
I = 1 entrée digitale;
- = Non présente.
hh: CODES SpECIAUX i: VErSIONS SpECIAUX
Def.
nOF
dEF
2
SAE
Def.
1
9600
LorE
