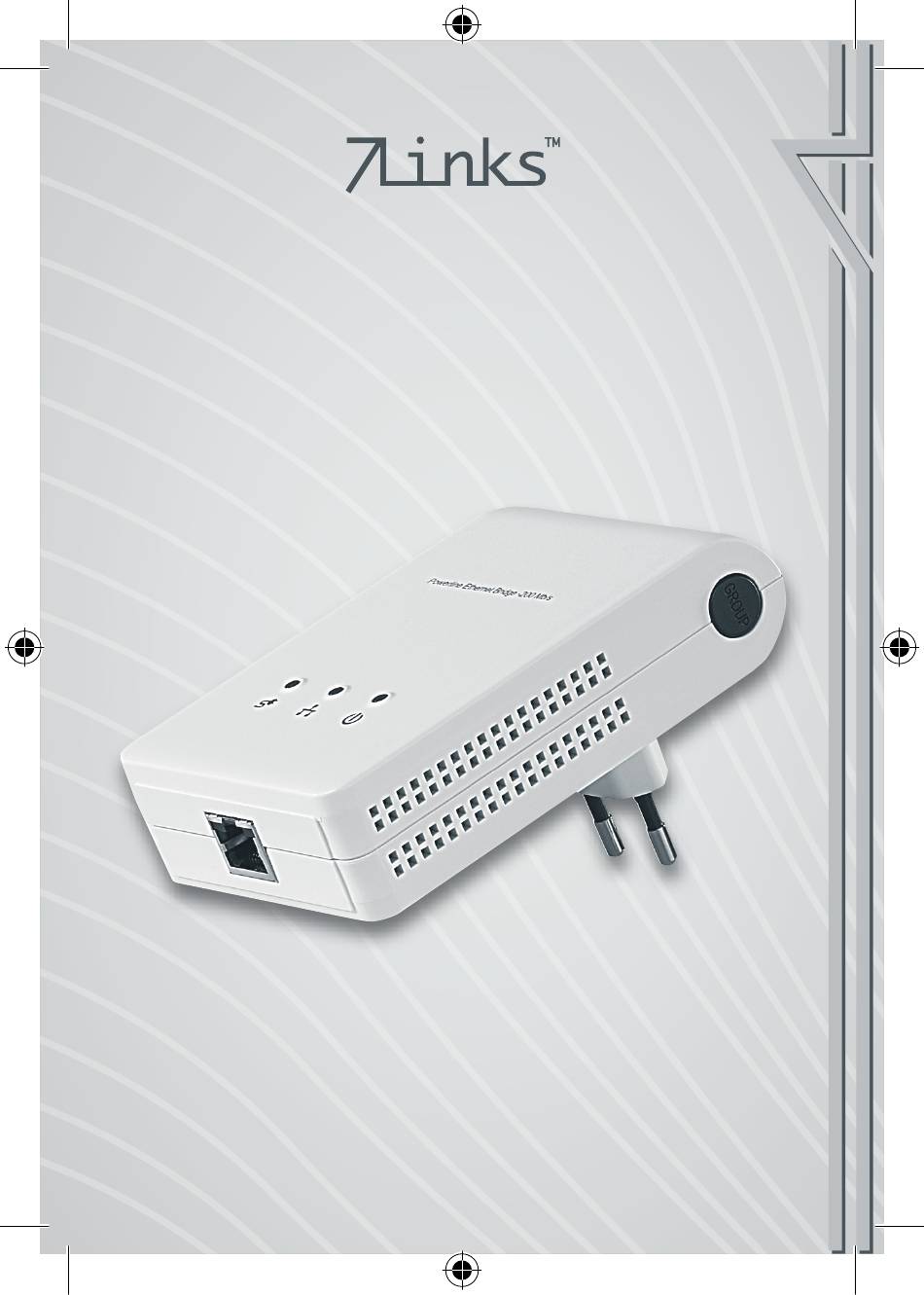

- Seite 1 PX-2160 Slim 200 Mbps Powerline Netzwerkadapter Adaptateur CPL Powerline 200 Mbps Bedienungsanleitung Mode d‘emploie...
- Seite 3 Slim 200 Mbps Powerline Netzwerkadapter Adaptateur CPL Powerline 200 Mbps © 12/2008 - LG//CE//ST...
-
Seite 4: Inhaltsverzeichnis
iNhALtSverzeiChNiS SicherheitShinweiSe & GewährleiStunG ihr neuer netzwerkadaPter lieferumfang Systemvoraussetzungen Produktdetais inbetriebnahme installation der hardware installation der Software anwendunG das Programm “Plc device utility” Gruppeneinstellung anhanG lösung möglicher Probleme netzwerkwissen... - Seite 5 SoMMAire conSiGneS de Sécurité Votre nouVel adaPtateur réSeau contenu Système requis description du produit miSe en route installation du matériel installation du logiciel aPPlication le programme «Plc device utility» réglage groupe anneXe dépannage réseau...
-
Seite 6: Sicherheitshinweise & Gewährleistung
SicherheitShinweiSe & GewährleiStunG • Diese Bedienungsanleitung dient dazu, Sie mit der Funkti- onsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleis- tung auf Defekt bei sachgemäßem Gebrauch. -
Seite 7: Ihr Neuer Netzwerkadapter
wichtige hinweise zur entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwaig anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 8: Produktdetais
Produktdetais • Beschreibung Status-LEDs Netzwerkanschluss Lüftungsöffnungen GROUP-Schalter Stromanschluss • LED-Anzeige anzeige An: Es wurde eine Powerline-Verbindung erkannt. Powerline-LED Blinkt: Es werden Daten über die Powerline- Verbindung übertragen. Aus: Das Gerät findet keine Powerline- Verbindung. An: Es wurde eine Netzwerk-Verbindung erkannt. Netzwerk-LED Blinkt: Es werden Daten über die Netzwerk- Verbindung übertragen. -
Seite 9: Inbetriebnahme
inbetriebnahme installation der hardware Schalten Sie Ihren Computer aus. Verbinden Sie dann das mitge- lieferte Netzwerkkabel mit einem Powerline Netzwerkadapter. Verbinden Sie das andere Ende des Netzwerkkabels dann mit dem Anschluss Ihrer Netzwerkkarte. Stecken Sie den Powerline Netz- werkadapter dann in eine gewöhnliche Steckdose. Schalten Sie den Computer ein. - Seite 10 Klicken Sie nach dem Start des Installations-Assistenten auf „Next“ um mit der Installation zu beginnen. Im nächsten Fenster wird der Installationspfad festgelegt. Klicken Sie auf „Browse“ falls Sie einen anderen Speicherort festlegen müssen. Wählen Sie dann die Option „Everyone“ und klicken Sie auf „Next“.
- Seite 11 Das Programm „PLC-Device“ kann jetzt installiert werden. Klicken Sie auf „Back“ um die Einstellungen noch einmal zu ändern oder auf „Next“ um fortzufahren. Der Installationsvorgang wird automatisch ausgeführt. Klicken Sie auf „Close“ um den Assistenten zu beenden. Auf Ihrem Desktop befindet sich nun ein neues Symbol, mit dem Sie das Programm „PLC Device Utility“...
-
Seite 12: Anwendung
anwendunG ACHTUNG: Die Signale der Powerline Adapter können nicht durch einen Überspannungsschutz gesendet werden. das Programm “Plc device utility” Doppelklicken Sie das Symbol des Programms oder wählen Sie dieses im Startmenü unter „Programme“, um das “ PLC Device Utility „ zu starten. Mit diesem Programm können Sie Ihre Internet- Verbindung einrichten. - Seite 13 Klicken Sie auf diese Schaltfläche, um einen Powerline Netzwerkadapter zur Liste hinzuzufügen, wenn er nicht angezeigt wird. Geben Sie dann das Passwort dieses Adapters ein. Klicken Sie auf diese Schaltfläche, um eine Suche nach weiteren Netzwerkadaptern zu starten. • Privacy Im Privacy-Bereich können Sie einige Sicherheitseinstellungen für Ihr privates Netzwerk vornehmen.
- Seite 14 • Diagnostics Hier können Sie die Ereignismeldungen bearbeiten. Sie können einzelne Meldungen löschen, als Email versenden, speichern oder ausdrucken. • About Hier können Sie Informationen über die Software abrufen. Zusätzlich können Sie eine automatische Suche nach neuen Geräten aktivieren. Setzen Sie dazu einen Haken bei „Auto Scan“.
-
Seite 15: Gruppeneinstellung
Gruppeneinstellung Alle an ein Stromnetz angeschlossenen Powerline Adapter erken- nen andere gleichartige Geräte. Alternativ kann eine geschlossene Gruppe eingestellt werden. Nur Adapter, die dieser Gruppe zuge- hörig sind, senden und empfangen untereinander Signale. Drücken Sie für etwa 2 Sekunden die GROUP-Taste an einem Adapter bis die Strom-LED blinkt. -
Seite 16: Anhang
anhanG lösung möglicher Probleme Die Power-LED leuchtet nicht. Der Powerline Netzwerkadapter bekommt keinen Strom. Überprüfen Sie, ob der Netzwerkadapter richtig in der Steck- dose steckt und ob diese tatsächlich Strom führt. Die Ethernet-LED leuchtet nicht. Überprüfen Sie die Verbindung des Netzwerkkabels zu den Netzwerkadaptern und zur Netzwerkkarte beziehungsweise zum Router. - Seite 17 • PPPoE PPPoE steht für PPP over Ethernet und bezeichnet Verwen- dung des Netzwerkprotokolls Point-to-Point Protocol (PPP) über eine Ethernet-Verbindung. PPPoE wird in Deutschland hauptsächlich in Verbindung mit ADSL-Anschlüssen ver- wendet. ADSL bedeutet Asynchrones DSL und steht für die Verwendung einer Leitung für Telefon und Internet. ADSL ist Standard in Deutschland.
- Seite 18 • Was für ein Netzwerk habe ich? Unter Windows XP Öffnen Sie auf einem Computer des Netzwerks die Systemsteuerung und klicken Sie dort auf „Netzwerk- und Freigabecenter“. Klicken Sie dann auf „Netzwerkverbindungen verwalten“. Klicken Sie auf das genutzte Netzwerk und wählen Sie aus dem Menü...
- Seite 19 Wenn „IP-Adresse automatisch beziehen“ aktiviert ist, nutzen Sie DHCP. Wenn „Folgende IP-Adresse verwenden“ aktiviert ist, nutzen Sie statische Adressvergabe und alle Daten wie beispielswei- se die Adresse des Servers (als Standard-Gateway) werden angezeigt. Öffnen Sie nun einen Internet-Browser. Geben Sie in die Ad- ressleiste „http://“...
- Seite 21 Adaptateur CPL Powerline 200 Mbps...
-
Seite 22: Consignes De Sécurité
conSiGneS de Sécurité • Ce mode d’emploi vous permet de vous servir correctement du produit. Gardez-le précieusement afin de pouvoir le consul- ter à tout moment. • Ne démontez pas l‘appareil, sous peine de perdre toute garantie. • N‘essayez pas de réparer l‘appareil vous-même. Ne le modifiez pas. -
Seite 23: Votre Nouvel Adaptateur Réseau
Votre nouVel adaPtateur réSeau chère cliente, cher client, Nous vous remercions pour l’achat de cet article. Grâce à cet ad- aptateur Powerline vous pouvez étendre votre réseau et brancher un PC sur le réseau et accéder à Internet à partir d’une simple prise électrique. -
Seite 24: Description Du Produit
description du produit • Présentation LEDs de statut Port réseau Ouvertures d’aération Interrupteur GROUP Prise électrique • Description Allumée: Une connexion Powerline est reconnue. Clignotante: Transfert de données en cours sur LED Powerline Powerline. Eteinte: Aucune connexion Powerline détectée. Allumée: Une connexion réseau est reconnue. Clignotante: Transfert de données en cours sur LED réseau le réseau. -
Seite 25: Mise En Route
miSe en route installation du matériel Eteignez l’ordinateur. Branchez ensuite le câble réseau fourni sur l’adaptateur Powerline. Branchez l’autre extrémité du câble sur la carte réseau de votre PC. Branchez enfin l’adaptateur Powerline dans une prise électrique classique. Allumez l’ordinateur. Eteignez votre routeur ADSL. - Seite 26 L’assistant d’installation s’ouvre. Cliquez sur „Next“ pour démarrer l’installation. La fenêtre suivant affiche l’emplacement d’installation. Cliquez sur „Browse“ si vous voulez changer l’emplacement. Cochez la case „Everyone“ puis cliquez sur „Next“.
- Seite 27 Le programme „PLC-Device“ peut alors être installé. Cliquez sur „Back“ pour modifier les réglages ou „Next“ pour continuer. L’installation se fait alors automatiquement. Cliquez sur „Close“ pour quitter l’assistant. Une nouvelle icône de raccourci s’affiche sur le bureau pour démarrer le pro- gramme „PLC Device Utility“.
-
Seite 28: Application
aPPlication ATTENTION: les signaux de l’adaptateur Powerline ne passent pas à travers un paratonnerre. le programme «Plc device utility» Double cliquez sur l’icone du programme ou allez dans le menu Démarrer „Programme“ pour démarrer « PLC Device Utility «. Ce programme permet de configurer votre connexion Internet. - Seite 29 • Privacy La zone Privacy permet d’effectuer des réglages de sécurité pour votre réseau privé. „Private Network name“ Saisissez ici le nom de votre réseau privé. Chaque adapta- teur Powerline du système doit avoir le même nom de réseau pour établir une connexion au réseau local. „Set Local Device Only“...
- Seite 30 • Diagnostics Permet d’éditer les messages. Vous pouvez supprimer un message envoyer un Email, enre- gistrer ou imprimer. • About Affiche des informations sur le logiciel. Vous pouvez aussi activer une recherche automatique des nouveaux appareils. Cochez alors la case «Auto Scan».
-
Seite 31: Réglage Groupe
réglage groupe Tous les adaptateurs Powerline branchés sur un même réseau élec- trique reconnaissent les appareils équivalents. Vous pouvez aussi configurer un groupe. Seuls les adaptateurs qui appartiennent à ce groupe sont interconnectés. Appuyez environ 2 secondes sur la touche GROUP d’un adaptateur jusqu’à... -
Seite 32: Annexe
anneXe dépannage La LED Power ne s’allume pas. L’adaptateur Powerline n’est pas alimenté. Vérifiez que l’adaptateur réseau soit bien branché dans la prise et que celle-ci soit alimentée en courant. La LED Ethernet ne s’allume pas Vérifiez le branchement des câbles réseaux, des adaptateurs et du routeur. - Seite 33 • PPPoE PPPoE signifie PPP over Ethernet soit l’utilisation du protocole réseau Point-to-Point Protocol (PPP) via une connexion Ether- net. PPPoE est surtout utilisé en France pour les connexions ADSL (ADSL signifie DSL Asynchrone qui utilise une même ligne pour le téléphone et Internet. ADSL est le standard en France).
- Seite 34 • Quel est mon type de réseau? Sur Windows XP Sur un ordinateur du réseau, ouvrez le panneau de configura- tion puis cliquez sur «Connexions réseau. Faites un clic droit sur le réseau utilisé puis «Propriétés». Une nouvelle fenêtre s’ouvre. Cliquez sur «Protocole Internet» puis sur «Propriétés». Les données réseau de cet ordinateur s’affichent alors.
- Seite 35 EXEMPLE: Vous accédez à Internet avec une Livebox. La passerelle par défaut est «192.168.2.1». Dans la barre d’adresse, saisissez alors «http:// 192.168.2.1». La page d’accueil de votre routeur s’ouvre alors. La page d’accueil de votre routeur devrait afficher tous les autres régla- ges réseau.
