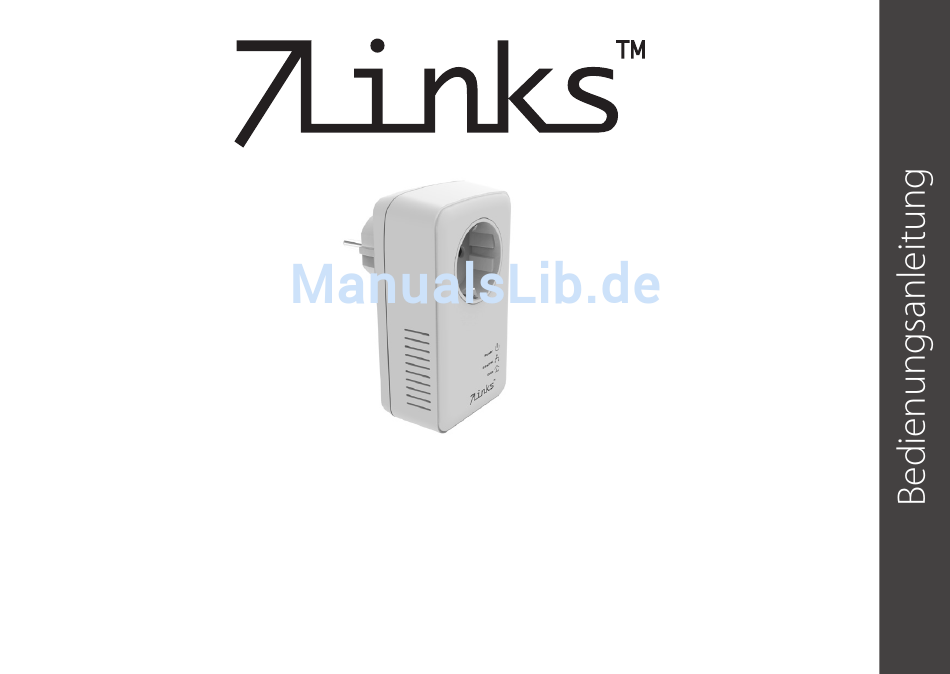

- Seite 1 500Mbps-Powerline- Netzwerkadapter mit Steckdose PX-8233-675 / PX-8234-675...
-
Seite 3: 500Mbps-Powerline-Netzwerkadapter Mit Steckdose
500Mbps-Powerline- Netzwerkadapter mit Steckdose © 04/2012 - EX:MH//EX:MH//SF... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neuer Powerline-Adapter ................6 Wichtige Hinweise zu Beginn ................7 Sicherheitshinweise & Gewährleistung ................7 Wichtige Hinweise zur Entsorgung ..................8 Konformitätserklärung ......................9 Produktübersicht ....................10 Technische Daten ....................12 Inbetriebnahme ....................13 Netzwerk aus zwei Adaptern bilden ................13 Adapter einem bestehenden Netzwerk hinzufügen .......... - Seite 5 Übersicht der LED-Signale ................... 16 Software ........................ 18 Installation ..........................19 Registerreiter „Allgemein“ / Startbildschirm ..............20 Liste der direkt verbundenen Adapter ..............21 Liste aller Adapter im Netzwerk ................21 Adapter umbenennen ....................22 Passwort festlegen ......................22 Adapter per Software in Netzwerk einbinden ............23 Registerreiter „Sicherheit“...
-
Seite 6: Ihr Neuer Powerline-Adapter
IHR NEUER POWERLINE-ADAPTER Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf dieses Powerline-Adapters. Er ermöglicht den Aufbau eines Netzwerks über bestehende Stromleitungen. Aufwendige Verkabelungen werden damit überflüssig. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie die Hinweise und Tipps, damit Sie Ihr neues Produkt optimal einsetzen können. -
Seite 7: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise & Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Seite 8: Wichtige Hinweise Zur Entsorgung
ACHTUNG: Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten! Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Ihr neues Produkt wurde mit größter Sorgfalt entwickelt und aus hochwertigen Komponenten gefertigt. Trotzdem muss das Produkt eines Tages entsorgt wer- den. -
Seite 9: Konformitätserklärung
Konformitätserklärung Hiermit erklärt Pearl Agency GmbH, dass sich dieses Produkt PX-8233 / PX-8234 in Übereinstimmung mit den grundlegenden Anforderungen der gängigen Richtlinien befi ndet. PEARL Agency GmbH PEARL-Str. 1-3 79426 Buggingen Deutschland 24.04.2012 Die ausführliche Konformitätserklärung fi nden Sie unter www.pearl.de. Klicken Sie auf der linken Seite auf den Link Support (FAQ, Treiber &... -
Seite 10: Produktübersicht
PRODUKTÜBERSICHT Steckdose Betriebs-LED Netzwerk-LED Daten-LED... - Seite 11 Security-Taste Reset-Taste (stellt Werkseinstellungen wieder her) Ethernet-Anschluss...
-
Seite 12: Technische Daten
TECHNISCHE DATEN Chipsatz: AR7400 Protokolle: Homeplug AV, IEEE1901, kompatibel zu HomePlug 1.0 Datenübertragungsrate: bis zu 500 Mbps Modulationsfrequenz: 2~68 MHz Modulationsverfahren: unterstützt 1024/256/64/16/8-QAM, QPSK, BPSK, ROBO Verschlüsselung: 128 Bit AES Steckdose: integriert, 220 Volt bis maximal 16 Ampere Filter: -22 dB bis -45 dB Energieverbrauch: <4,5 Watt, <1 Watt im Energiesparmodus Betriebstemperatur:... -
Seite 13: Inbetriebnahme
INBETRIEBNAHME Netzwerk aus zwei Adaptern bilden Um ein Netzwerk aus zwei Adaptern zu erstellen, gehen Sie folgendermaßen vor: Stecken Sie die beiden Adapter jeweils in einer Wandsteckdose ein. Drücken und halten Sie die Security-Taste am ersten Adapter für etwa 2 Sekunden gedrückt. -
Seite 14: Adapter Einem Bestehenden Netzwerk Hinzufügen
Adapter einem bestehenden Netzwerk hinzufügen Um einen weiteren Adapter in ein bestehendes Netzwerk einzubinden, gehen Sie folgendermaßen vor: Drücken und halten Sie die Security-Taste des Adapters, der dem Netzwerk hinzugefügt werden soll, für etwa 2 Sekunden gedrückt. Die Betriebs-LED blinkt nun. Drücken und halten Sie die Security-Taste an einem beliebigen Adapter im bestehenden Netzwerk für etwa 2 Sekunden gedrückt. -
Seite 15: Verbindungsqualität Optimieren
Verbindungsqualität optimieren Damit die Verbingsqualität eines Adapters optimal ist, darf der Adapter nicht einer Mehrfachsteckdose angebracht sein. Stecken Sie den Adapter immer direkt in eine Wandsteckdose. Über die integrierte Steckdose des Adapters können Sie problemlos eine Mehrfachsteckdose betreiben - dies hat keine Auswirkungen auf die Verbindungsqualität. -
Seite 16: Bedeutung Der Led-Signale
BEDEUTUNG DER LED-SIGNALE Die integrierten LEDs an einem Adapter können verschiedene Betriebszustände anzeigen. In der folgenden Liste finden Sie alle Signale: Farbe Status Bedeutung Grün leuchtet Adapter ist in Betrieb Grün blinkt • Adapter wechselt in Energiesparmodus • Adapter führt Neustart aus •... - Seite 17 Farbe Status Bedeutung Grün/ leuchtet Adapter befindet sich in einem Orange/ Powerline-Netzwerk. Die Farbe der LED zeigt die Qualität der Verbindung an: Grün = mehr als 80 Mbps Orange = bis zu 80 Mbps Rot = bis zu 12 Mbps Daten-LED blinkt Während ein Netzwerk mit anderen...
-
Seite 18: Software
SOFTWARE Auf der beiliegenden Software-CD finden Sie ein Programm zur Verwaltung und Konfiguration Ihrer Powerline-Adapter. HINWEIS: Die Powerline-Adapter lassen sich auch ohne Einsatz der Software betreiben. Sie liefert aber detaillierte Informationen zu Ihrem Powerline-Netzwerk und ermöglicht zudem den gezielten Aufbau von Netzwerken zwischen mehreren Adaptern. -
Seite 19: Installation
Installation Stellen Sie zunächst sicher, dass auf Ihrem Computer kein anderes Powerline- Programm installiert ist. Falls doch, deinstallieren Sie es bitte, bevor Sie die Installation der mitgelieferten Software starten. Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk Ihres Computers ein. Suchen Sie nach der Datei „PowerPacketUtilitySetup.exe“ und führen Sie diese mit einem Doppelklick aus. -
Seite 20: Registerreiter „Allgemein" / Startbildschirm
Registerreiter „Allgemein“ / Startbildschirm Nach dem Start der Software sehen Sie folgendes Programmfenster:... -
Seite 21: Liste Der Direkt Verbundenen Adapter
Registerreiter Die Registerreiter „Hauptmenü“, „Sicherheit“, „Diagnose“ und „Über“ rufen nach einem Klick die einzelnen Bereiche der Software auf. Die Schaltfläche „Schließen“ in der unteren rechten Ecke beendet das Programm. Liste der direkt verbundenen Adapter Die Liste „Direkt mit Ihrem Computer verbundene Powerline-Geräte“ zeigt alle Adapter mit deren Namen und MAC-Adresse an, die derzeit über ein Ethernet- Kabel mit Ihrem Computer verbunden sind. -
Seite 22: Adapter Umbenennen
(verschlüsselt oder unverschlüsselt) sowie den Status der Autoscan-Funktion an. Die Autoscan-Funktion steht für die automatische Prüfung des Netzwerks auf neue Adapter und sollte standardmäßig aktiviert sein. In der Liste der gefundenen Adapter finden Sie unter „Gerätebezeichnung“ die Bezeichnung der gefundenen Geräte. -
Seite 23: Adapter Per Software In Netzwerk Einbinden
Adapter per Software in Netzwerk einbinden Klicken Sie auf die Schaltfläche „Hinzufügen“, um einen Adapter in das aktuelle Netzwerk einzubinden. Adapter, die sich noch nicht im Netzwerk befinden, werden in der Liste nicht angezeigt und müssen daher über die Security-Taste am Gerät oder die Software in das Netzwerk geholt werden. - Seite 24 In diesem Fenster können Sie einen Adapter manuell dem bestehenden Netzwerk hinzufügen.
-
Seite 25: Registerreiter „Sicherheit" / Sicherheitseinstellungen
Registerreiter „Sicherheit“ / Sicherheitseinstellungen Nach einem Klick auf den Registerreiter „Sicherheit“ sehen Sie folgendes Programmfenster:... -
Seite 26: Privates Netzwerk Einrichten
Privates oder auch „verschlüsseltes“ Netzwerk einrichten Sie können im Eingabefeld unter „Netzwerkschlüssel wählen“ ein privates Netzwerk erstellen, indem Sie eine beliebige Bezeichnung für das Netzwerk eingeben. Bestätigen Sie die Eingabe durch einen Klick auf eine der Schaltflächen „Lokal eintragen“ oder „In alle eintragen“. Lokal eintragen: Nur der direkt an den Computer angeschlossene Adapter wird in das private Netzwerk geholt. -
Seite 27: Registerreiter „Diagnose
Registerreiter „Diagnose“ Nach einem Klick auf den Registerreiter „Diagnose“ sehen Sie folgendes Programmfenster:... -
Seite 28: Systeminformationen
System-Informationen Im Fenster unter „Systeminformation“ finden Sie detaillierte Informationen zu Ihrem Computer, dessen Netzwerkschnittstellen und den angeschlossenen Geräten. Geräte-Historie Die Liste unter „Übersicht bisher im Netzwerk gefundener Geräte“ zeigt alle Adapter an, die in Ihrem Powerline-Netzwerk aktiv waren. Dabei werden unter anderem Gerätename, MAC-Adresse, Netzwerkschlüssel, Geräte ID, letzte bekannte Übertragungsgeschwindigkeit, letztes genutztes Netzwerk und der Zeitpunkt der letzten Aktivität („Zuletzt angezeigt“) aufgeführt. -
Seite 29: Reigisterreiter „Info" / Softwareinformationen
Registerreiter „Über“ / Softwareinformationen Nach einem Klick auf den Registerreiter „Über“ sehen Sie folgende Informationen: Softwareinformationen In der Mitte des Fensters finden Sie verschiedene Informationen zur Version Ihrer Software sowie deren Veröffentlichungsdatum. Autoscan aktivieren / deaktivieren Unter „Einstellungen“ finden Sie den Eintrag „AutoScan“. Ist das Häkchen im Kasten davor gesetzt, sucht die Software selbstständig nach Änderungen in Ihrem Netzwerk und listet neue Adapter im Startbildschirm auf.
