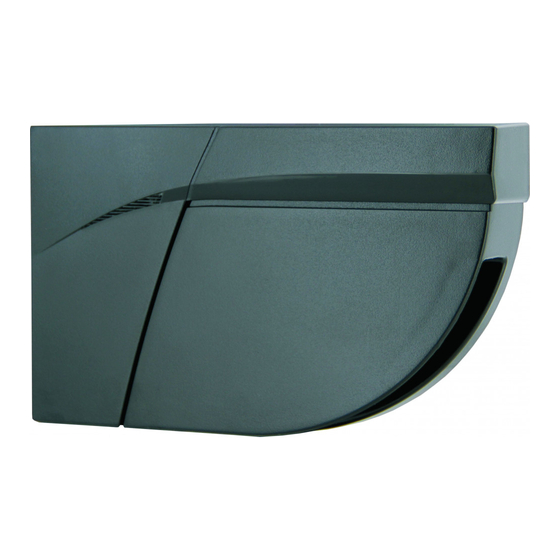

FAAC XBP-SCAN Bedienungsanleitung
Absicherungssensor fur automatische drehflugeltur
Verwandte Anleitungen für FAAC XBP-SCAN
Inhaltszusammenfassung für FAAC XBP-SCAN

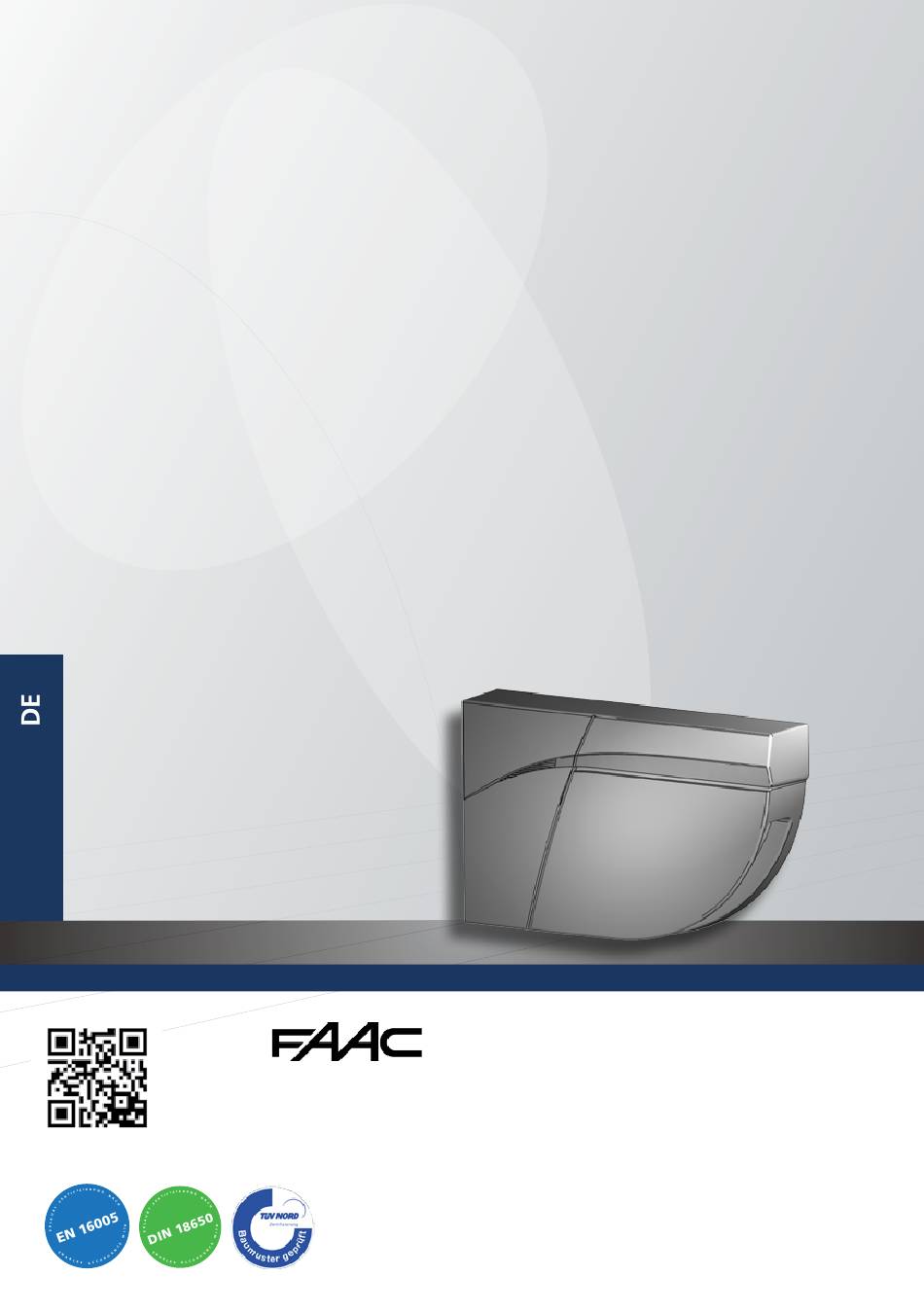

- Seite 1 Schauen Sie sich unser XPB-SCAN Video-Tutorial online an: bea-flatscan.com/tutorial XPB-SCAN ABSICHERUNGSSENSOR FÜR AUTOMATISCHE DREHFLÜGELTÜREN Bedienungsanleitung für Produktversion ab 0201 Siehe Produktetikett für Seriennummer...
-
Seite 2: Wartung
MONTAGEHINWEISE Vor dem Einlernen oder Bewegliche Objekte Vibrationen vermeiden. Das Laserfenster der Inbetriebnahme und Lichtquellen im nicht abdecken. des Sensors, den Erfassungsbereich vermeiden. Laserfensterschutz entfernen. In Umgebungen, in denen die Kondensation Rauch, Nebel und Plötzliche oder extreme Temperatur unter -10°C fallen vermeiden. -
Seite 3: Led-Anzeige
BESCHREIBUNG Fixierschraube Abdeckung Drucktaster Laserkopf Laserfenster DIP-Schalter Laserfensterschutz Master-Slave Stecker Hauptstecker Abstandshalter Montageplatte Winkeleinstellschraube Master-Slave Kabel Verschlusskappe Zugentlastung Netzkabel Endstück und Schrauben Kabelübergang LED-ANZEIGE Berechnungsanzeige Relais 1 Relais 2 Bitte aus dem Erfassungsbereich treten und warten LED blinkt LED blinkt LED blinkt LED blinkt LED blinkt... -
Seite 4: Montage Auf Der Tür
MONTAGE AUF DER TÜR Für eine optimale Absicherung, ein Modul auf jeder Türblattseite installieren und beide Module anhand eines Master-Slave Kabels miteinander verbinden. Ziehen Sie die hinter dem Melder befestigte Befestigen Sie die Montageplatte auf dem Türrahmen. Montageplatte ab. Die Abstandshalter ermöglichen Ihnen die Montageplatte richtig auszurichten. - Seite 5 Entfernen Sie die Abstandshalter von der Befestigen Sie die 3 Schrauben mit einem PZ2- Montageplatte. Schraubendreher. Die Montageplatte muss fest angeschraubt werden! Ø 10 mm Bohren Sie mit einem 10-mm-Bohrer durch die Führen Sie das Master-Slave-Kabel durch die Bohrung. Montageplatten und die Tür, um das Master-Slave- Legen Sie das Kabel in die Aussparung auf der Montageplatte und stellen Sie sicher, dass es fest sitzt.
-
Seite 6: Anschluss An Die Türsteuerung
Stecken Sie den schwarzen Stecker in die schwarze Führen Sie die Adern durch die Aussparung, damit Anschlussbuchse. Sie diese nicht beim Aufsetzen der Abdeckung eindrücken. «click» Verschließen Sie den Sensor, der nicht mit der Ziehen Sie die Fixierschraube an, um den Sensor Türsteuerung verbunden wird. - Seite 7 Führen Sie das Netzkabel durch den Kabelübergang. Legen Sie die freiliegenden Adern des Netzkabels Stecken Sie den Stecker in die weiße Anschlussbuchse. zu einer Schlaufe und führen Sie sie durch die Aussparung. Klemmen Sie die Adern mit dem Sensor mit Türsteuerung verkabelt = MASTER überschüssigen Kabel fest.
-
Seite 8: Dip-Schalter
DIP-SCHALTER 1 Stellen Sie sicher, dass die Einstellung des DIP-Schalters 1 auf allen Modulen entsprechend der jeweiligen Türseite korrekt ist. 1 2 3 4 RELAIS 1: STOPP-Impuls auf Bandseite der Tür 1 2 3 4 RELAIS 2: WIEDERÖFFNUNGS-Impuls auf Bandgegenseite der Tür Wenn ein DIP-Schalter geändert wurde, blinkt die LED orange. -
Seite 9: Test Und Einstellungen
TEST UND EINSTELLUNGEN Prüfen Sie die korrekte Positionierung Stellen Sie, falls erforderlich, den Neigungswinkel des Sensors durch der Erfassungsfelder, indem Sie ein Drehen der Winkeleinstellschraube ein (zwischen 2° und 10°). Objekt in den Erfassungsbereich stellen. Nach einer Änderung des Neigungswinkels, der Sensorposition oder der Umgebung, muss stets ein neues Einlernen durchgeführt und die korrekte Positionierung der Erfassungsfelder überprüft werden. -
Seite 10: Einstellungen Mittels Dip-Schalter (Optional)
EINSTELLUNGEN MITTELS DIP-SCHALTER (OPTIONAL) Um diese Parameter anhand der Fernbedienung zu ändern, die entsprechenden DIP-Schalter auf ON einstellen. 1 2 3 4 Auf SCHWIERIG schalten, wenn die Umgebung unerwünschte DIP 2 UMGEBUNG standard schwierig* Erfassungen verursacht (min. Objektgröße, Immunität und Grauzone werden erhöht). - Seite 11 AUSGANGS- KONFIGURATION KEIN STROM KEINE ERFASSUNG ERFASSUNG NO = Schließer NC = Öffner IMMUNITÄTSFILTER > > > > > > > niedrig hoch Erhöhen um Umweltstörungen auszufiltern. DIP 2 = ON Längere Reaktionszeit ab Wert 5. GRAUZONE Bei Schnee, Laub usw. Grauzone erhöhen. DIP 2 = ON * gemessen unter bestimmten Bedingungen und abhängig von der Anwendung und Installation.
- Seite 12 WIE BENUTZT MAN DIE FERNBEDIENUNG? Am Ende der Einstellungen, Nach dem Entriegeln blinkt Falls nach dem Entriegeln die rote LED schnell blinkt, den Sensor verriegeln. die rote LED und der Sensor geben Sie bitte den Zugangscode ein. ist zugänglich. Sollten Sie den Zugangscode nicht kennen, schalten Sie die Stromversorgung ab.
- Seite 13 ERFASSUNGSFELDER FINGERSCHUTZBEREICH GRAUZONE ABSICHERUNG TÜRBLATT Einstellbar anhand der Fernbedienung Typ. Objektgröße: 2 cm Typ. Objektgröße: 10 cm Werkseinstellung: 10 cm bei einer Montagehöhe bei einer Montagehöhe von 4 m von 4 m Überprüfen Sie die Erfassungsfelder anhand unseres online Sizer-Tools: bea-flatscan.com/sizer...
-
Seite 14: Störungsbehebung
STÖRUNGSBEHEBUNG Bei unerwünschten Reaktionen der Tür, überprüfen, ob das Problem am Sensor oder an der Türsteuerung liegt. Hierzu den Service Modus aktivieren (keine Absicherung) und einen Türzyklus starten. Bei erfolgreicher Beendigung des Zyklus, den Sensor überprüfen. Ansonsten, Türsteuerung oder Verkabelung überprüfen. Rote oder grüne LED Schlechtes Einlernen Einlernen starten (bei geschlossener Tür). - Seite 15 Die orange LED leuchtet Der Sensor hat ein Speicher- Den Sensor zur Überprüfung zurück zum Hersteller ununterbrochen auf. problem. schicken. Orange LED blinkt DIP-Schalter Einstellung in Lange auf Drucktaster drücken, um schnell. Erwartung der Bestätigung. DIP-Einstellungen zu bestätigen. Orange LED blinkt Der Sensor meldet einen Stromversorgung des Sensors aus/einschalten.
-
Seite 16: Technische Daten
Alle Werte gemessen unter bestimmten Bedingungen. FAAC S.p.A . - Via Calari, 10 40069 Zola Predosa - Italia - tel. +39 051 61724 - fax. +39 051 758518 - www.faacgroup.com Hiermit erklärt BEA, dass sich der XPB-SCAN in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlä- gigen Bestimmungen der Richtlinien EMC 2014/30/EU, LVD 2014/35/EU, MD 2006/42/EC und RoHS2 2011/65/EU befindet.
