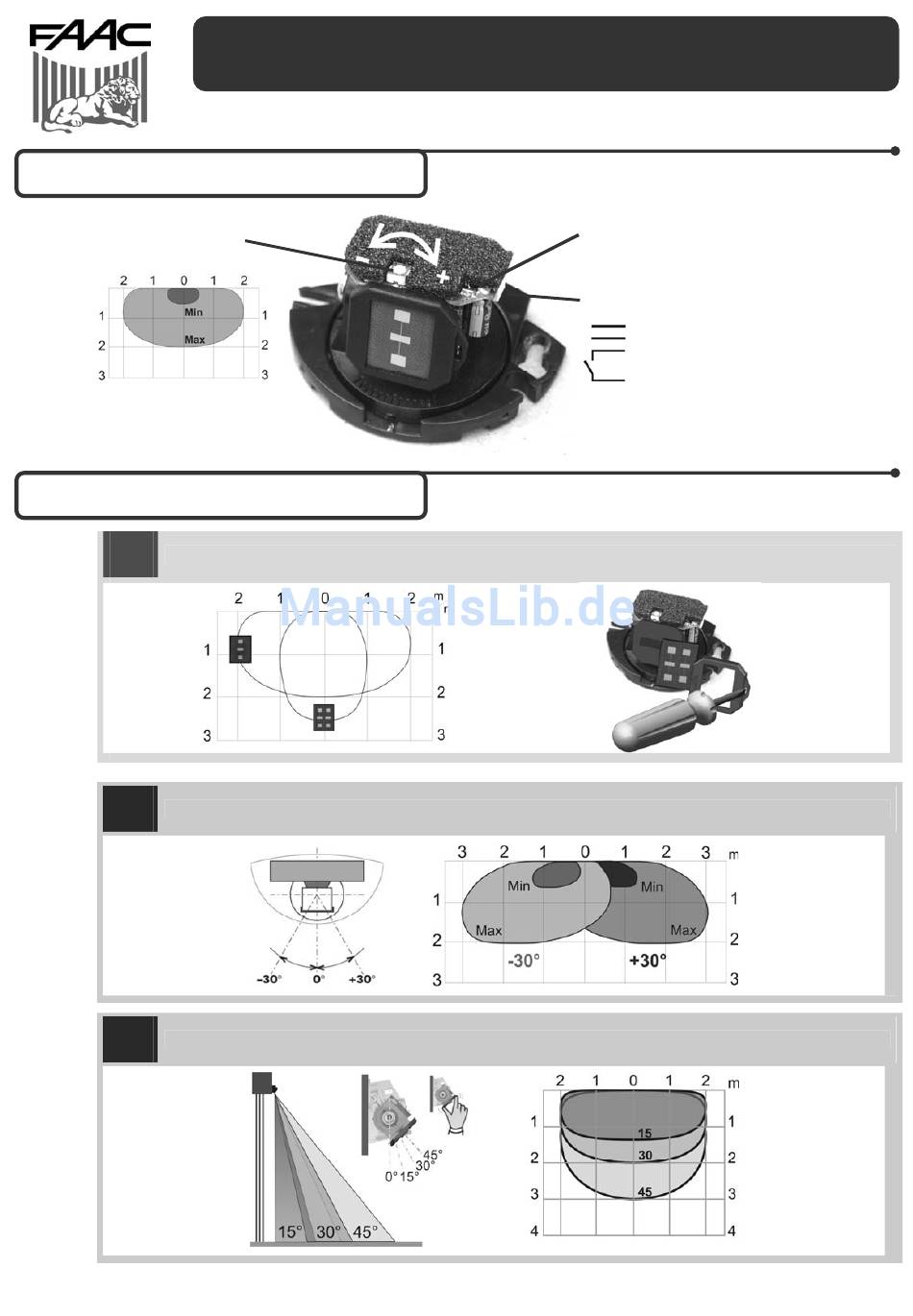

FAAC XM100 Bedienungsanleitung

1 Allgemeine Informationen
EMPFINDLICHKEITS-
POTENTIOMETER
Vertikaler Winkel der Antenne: 30°
Montagehöhe : 2,2 m
2 Manuelle Einstellungen
1
Breite des Erfassungsfelds: Wahl der Antenne
2
Der seitliche Winkel der Antenne bestimmt die Position des Erfassungfeldes
3
Der vertikale Winkel der Antenne bestimmt die Tiefe des Erfassungfeldes
BEDIENUNGSANLEITUNG
UNIVERSELLE BEWEGUNGSMELDER FÜR AUTOMATIKTÜREN
- blinkt einige Sekunden bei Inbetriebnahme.
- leuchtet kurz auf bei Bewegungserfassung.
XM100
LED
WIRING
GRÜN Stromversorgung
BRAUN Masse
WEISS Ausgangskontakt 1
GELB Ausgangskontakt 2
+12V-24V
0V
NO
COM
1/2
