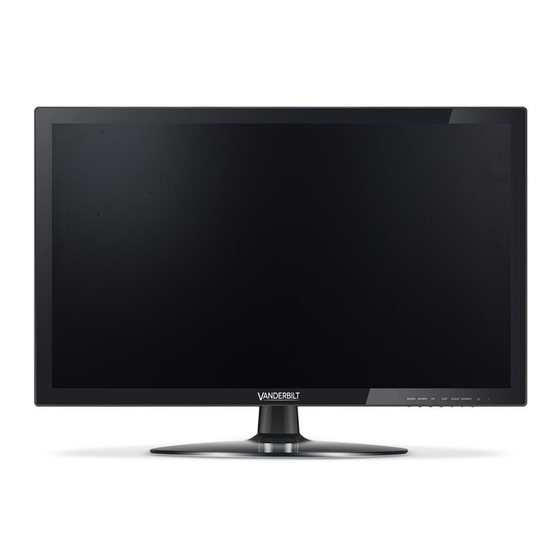

- Seite 1 CMTC2410 TFT-LED-HD-Monitor Benutzerhandbuch...
- Seite 2 Data and design subject to change without notice. / Supply subject to availability. Liefermöglichkeiten und technische Änderungen vorbehalten. © 2017 Copyright by Vanderbilt We reserve all rights in this document and in the subject thereof. By acceptance of the document...
-
Seite 3: Inhaltsverzeichnis
10.3 10.4 OSD-Menü......................18 Menü „Function“ (Funktion) ................20 10.5 Menü „Geometry“ (Geometrie) ................20 10.6 Auswahl des Kanaleingangs ................21 Firmware-Aktualisierung ................. 22 Reinigen des Monitors ..................23 Problembehebung .................... 24 Entsorgung ....................... 25 Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 4: Hinweise Zu Diesem Dokument
Tipps und Informationen Warnung Kontakt Bei Fragen oder Vorschlägen in Bezug auf dieses Produkt oder diese Dokumentation wenden Sie sich bitte an unser Technical Competence Center: Internet: service.vanderbiltindustries.com Vanderbilt bietet für alle Produkte Schulungskurse an. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 5: Sicherheit
Verwenden Sie aus Gründen der elektromagnetischen Verträglichkeit für die An- schlüsse HDMI, Audio, VGA, Component und PC-Stereo keine Kabel, die länger als 3 Meter sind. 2.4.2 Geräteschaden durch falschen Standort Beachten Sie die vom Hersteller empfohlenen Umgebungsbedingungen. Siehe Kapitel ,Technische Daten‘. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 6: Instandhaltung Und Wartung
Nehmen Sie Wartungsarbeiten und Änderungen an diesem Gerät nicht selbst vor. Las- sen Sie diese nur von Fachpersonal durchführen. 2.5.2 Stromschlaggefahr bei der Reinigung Verwenden Sie keine Flüssigreiniger oder Sprays, die Alkohol, Spiritus oder Ammoniak enthalten. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 7: Genehmigungen Und Bestimmungen
Stellen Sie sicher, dass die Spannungsversorgung stabil ist und der Wert innerhalb des Nennspan- nungsbereichs für das Gerät liegt. Verwenden Sie eine unterbrechungsfreie Stromversorgung (USV), um sicherzustellen, dass das Gerät auch bei Stromausfällen kontinuierlich funktioniert. Dieses Gerät wurde getestet und entspricht den Anforderungen der EAC (Eurasische Konformität). Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 8: Produktbeschreibung
HD-LED-TFT-Monitor wurde speziell für CCTV-NVR-/NVS-Anwendungen konzipiert und ist für den Einsatz mit digitalen Videorekordern (DVR) und PC-Anwendungen geeignet. Der CMTC2410 bietet ein sehr hohes Kontrastverhältnis und die hohe Bildhelligkeit in Verbindung mit einem Betrachtungswinkel von 160° H/V garantiert eine optimale Bilddarstellung. -
Seite 9: Technische Daten
Netto: 4,3 kg; Brutto: 5,5 kg Leistungsaufnahme < 30 W Stromeingang 100–240 VAC, 50/60 Hz Betriebstemperatur 0 bis +40 °C (+32 bis +104 °F) Lagertemperatur -20 bis +60°C (-4 °F bis +140 °F) Luftfeuchtigkeit (Betrieb) 10–85 %, nicht kondensierend Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 10: Bestellangaben
Bestellangaben Bestellangaben Bestellnummer Bezeichnung Gewicht (insge- samt) 24” (61 cm) Full-HD-LED-Monitor CMTC2410 V54573-C105-A100 5,5 kg Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 11: Lieferumfang
Lieferumfang Lieferumfang TFT-LED-Monitor Stromkabel HDMI-Kabel VGA-Kabel Benutzerhandbuch (EN)+ CD Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 12: Abmessungen
Abmessungen Abmessungen Alle Maßangaben in mm. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 13: Beschreibung Der Geräteschnittstellen
Stift 7 Masse Grün Stift 15 SCL (für DDC) Stift 8 Masse Blau Bedienelemente Die Bedienelemente befinden sich unten rechts an der Vorderseite der Monitoreinfassung. A QUELLE Mit dieser Taste schalten Sie zwischen dem HDMI- und VGA-Signaleingang um. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 14: Betrieb
Mit dieser Taste schalten Sie den Monitor ein und aus. Betrieb 9.3.1 LED-Anzeige Die LED-Leuchte ist aus, wenn das Gerät ausgeschaltet ist. Mit der Ein/Aus-Taste schalten Sie den Monitor ein und aus. Die LED-Leuchte brennt grün, wenn das Gerät eingeschaltet ist. Die Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... - Seite 15 Quelle geändert wird oder ein PC von Ruhe/Standby in den aktiven Modus schal- tet. Dabei bewegt sich der Text „Kein Signal“ langsam über den Bildschirm, bis das Video wieder- hergestellt wird. Wenn die grüne LED-Leuchte blinkt, befindet sich der Monitor im Stromspar-/Ru- hemdous. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016...
-
Seite 16: Monitoreinrichtung Über Den Osd-Bildschirm
Mit dieser Taste ändern Sie die ausgewählte Funktion im OSD-Menüelement. F. Menütaste Mit dieser Taste zeigen Sie das OSD-Hauptmenü an. Mit dieser Taste verlassen Sie das OSD-Menü oder das Menüelement. G. Ein/Aus-Taste Mit dieser Taste schalten Sie die Anzeige ein und aus. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 17: Menü „Pc
Saturation (Sättigung): Damit erhöhen oder verringern Sie die Intensität der (mit Weiß gemisch- ten) Farben im Bild. Sharpness (Schärfe): Damit ändern Sie das Gleichgewicht zwischen Bilddetails (Auflösung) und dem Übergang zwischen Bereichen mit unterschiedlicher Helligkeit (Konturenschärfe). Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 18: Menü „Audio
Sleep Timer (Zeitschaltuhr): Damit wählen Sie die Einschlafautomatik zwischen 15, 30, 45, und 60 Sekunden. Auto Sleep (Ruhemodus): Damit aktivieren/deaktivieren Sie den Ruhemodus. Language (Sprache): Damit wählen Sie die OSD-Anzeigesprache. Zur Wahl stehen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Schwedisch und Russisch. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... - Seite 19 Transparency (Transparenz): Damit legen Sie die Hintergrund-Opazität des OSD-Menüs fest. (Es ermöglicht die Videoanzeige hinter dem OSD-Menü.) USB Upgrade (USB Upgrade): Reset Defaults (Zurücksetzen): Damit stellen Sie die Werkseinstellungen des Monitors wieder her. Version: Damit wird die Firmware-Version (nicht einstellbar) angezeigt. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016...
-
Seite 20: Menü „Function" (Funktion)
Clock (Uhr): Damit passen Sie relativ die horizontale Abtastrate an. Phase: Damit passen Sie relativ die Synchronisierung an. Auto Adjust (Autoskalierung): Drücken Sie die Nach rechts-Taste (bzw. Lautstärke erhöhen), um automatisch die Einstellungen an die Eingangssignalparameter anzupassen. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 21: Auswahl Des Kanaleingangs
Im Quellmenü können Sie den Kanal (Eingang) auswählen. Zur Verfügung stehen der VGA- und HDMI-Eingang. Drücken Sie die Taste ▲▼, um den Wert anzupassen, wenn ein Element ausge- wählt ist. Drücken Sie die Menütaste, um das Fenster zu schließen. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 22: Firmware-Aktualisierung
Firmware-Aktualisierung Firmware-Aktualisierung Dieser Monitor unterstützt Firmware-Aktualisierungen. Um eine Aktualisierung auf die neueste Mo- nitor-Firmware von Vanderbilt durchzuführen, prüfen Sie bitte auf die neueste verfügbare Firm- ware. Kopieren Sie die Firmware-Datei auf einen USB-Stick, und stecken Sie diesen an den USB-Port auf der Rückseite des Monitors an. -
Seite 23: Reinigen Des Monitors
2. Wenn der Monitor anschließend noch nicht sauber ist, verwenden Sie einen neutralen Rei- niger zusammen mit einem weichen und sauberen Tuch. Wischen Sie den Monitor nach der Reinigung trocken. 3. Das Kratzen auf dem Monitor mit Fingernägeln oder anderen harten Objekten kann das Gehäuse beschädigen. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 24: Problembehebung
Passen Sie die Feineinstellungen an. Passen Sie die Leuchtdichte an. Passen Sie das Kontrastverhältnis an. Passen Sie die Farbeinstellung an. Überprüfen Sie, ob das System ordnungsgemäß eingerichtet ist. Überprüfen Sie, ob das Gerät eingeschaltet ist. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... -
Seite 25: Entsorgung
Wiederverwendung und Wiederaufbereitung gebrauchter elektrischer und elektronischer Geräte. Ausführliche Informationen über die Entsorgung von Altgeräten erhalten Sie bei Ihrer zuständigen Behörde vor Ort, Ihrem Entsorgungsunternehmen oder beim Händler, bei dem Sie das Produkt gekauft haben. Vanderbilt CMTC2410 TFT-LED-HD-Monitor C-301236 08.2016... - Seite 26 Publicado por Vanderbilt © Vanderbilt 2016 Clonshaugh Business and Technology Park Datos y diseño sujetos a modificación sin previo aviso. Clonshaugh Suministro sujeto a existencias Dublín 17 Documento n.º: C-301236 D17 KV84 Versión del documento: 1,1 Irlanda Edición: 08/2016 www.vanderbiltindustries.com...
