CMTC2315

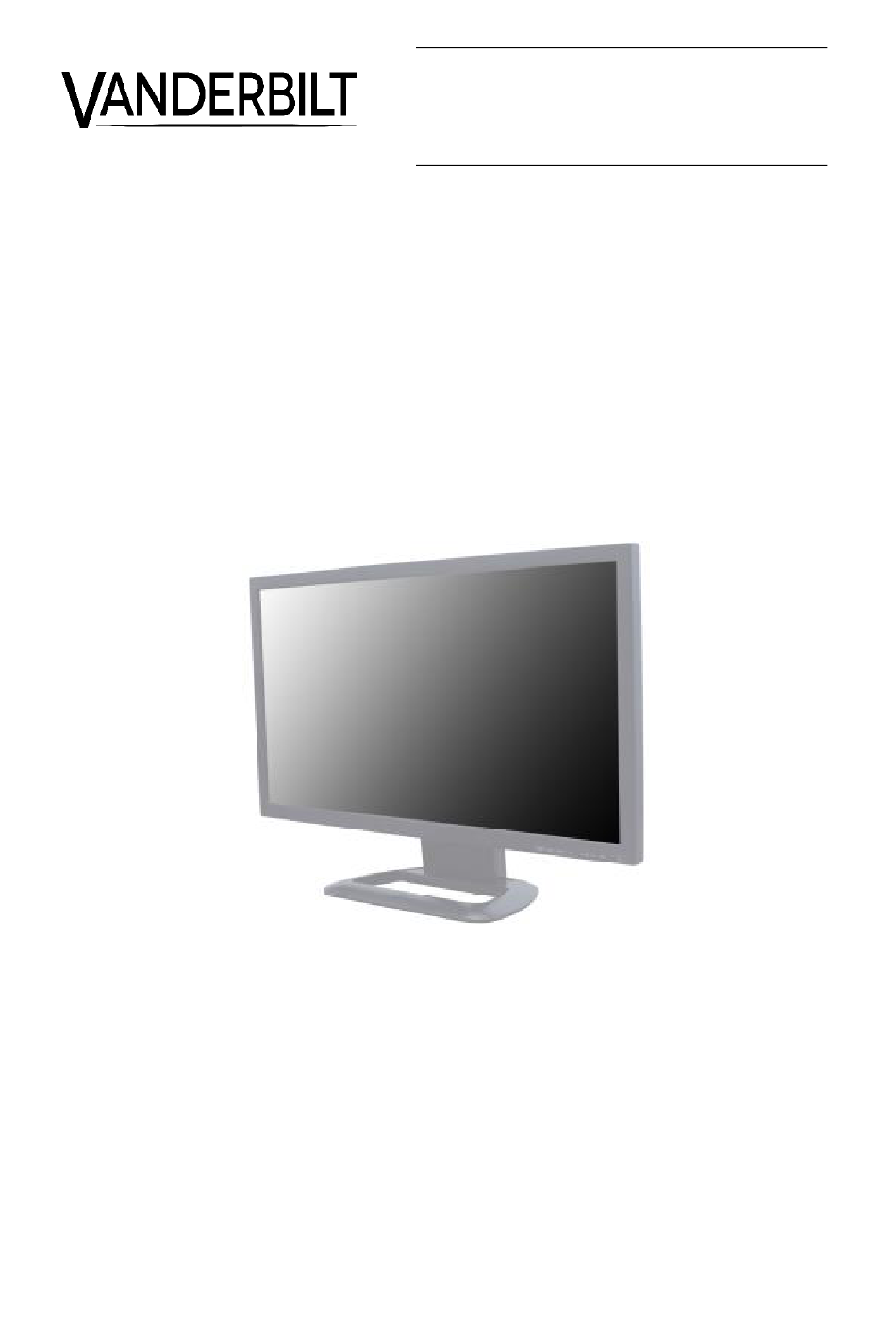

TFT-LED-Monitor
Installationsanleitung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vanderbilt CMTC2315

  • Seite 1 CMTC2315 TFT-LED-Monitor Installationsanleitung...
  • Seite 2 Liefermöglichkeiten und technische Änderungen vorbehalten. Data and design subject to change without notice. / Supply subject to availability. © 2016 Copyright by Vanderbilt Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese Rechte an und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich machen oder...
  • Seite 3: Inhaltsverzeichnis

    Fernbedienung ....................17 Energiespareinrichtung ................. 18 Montage ......................19 Konfiguration des OSD-Bildschirms ............20 11.1 Benutzerdefiniert ................... 20 11.2 Bild und Ton ....................21 11.3 Bild-in-Bild (PIP) .................... 23 11.4 Setup ......................25 Störungsbeseitigung .................. 27 Entsorgung ....................28 © Vanderbilt 2016...
  • Seite 4: Hinweise Zu Diesem Dokument

    Schaltfläche <Strg> Taste Tipps und Informationen Kontakt Bei Fragen oder Vorschlägen in Bezug auf dieses Produkt oder diese Dokumentation wenden Sie sich bitte an unser Technical Competence Center: Internet: www.service.vanderbiltindustries.com Vanderbilt bietet für alle Produkte Schulungskurse an. © Vanderbilt 2016...
  • Seite 5: Sicherheit

    Transportschäden aufweist und der Lieferumfang vollständig ist. Stromschlaggefahr durch offenes Gerät Das Gerät darf nur von Fachpersonal geöffnet werden.  Transport Geräteschaden bei Transport Bewahren Sie die Verpackung des Gerätes für den Weitertransport auf.  Setzen Sie das Gerät keinen Erschütterungen aus.  © Vanderbilt 2016...
  • Seite 6: Installation

     Betrieb Explosions- oder Verbrennungsgefahr durch den Akku / die Batterie Achten Sie beim Austauschen von Akkus/Batterien auf die richtige Polarität.  Setzen Sie den Akku / die Batterie keinem Feuer und keinen hohen  Temperaturen aus. © Vanderbilt 2016...
  • Seite 7: Instandhaltung Und Wartung

    Stromschlaggefahr bei der Wartung Nehmen Sie Wartungsarbeiten und Änderungen an diesem Gerät nicht selbst  vor. Lassen Sie diese nur von Fachpersonal durchführen. Stromschlaggefahr bei der Reinigung Verwenden Sie keine Flüssigreiniger oder Sprays, die Alkohol, Spiritus oder  Ammoniak enthalten. © Vanderbilt 2016...
  • Seite 8: Eg-Richtlinien

    Die Konformität mit der EG-Richtlinie 2004/108/EG wird nachgewiesen durch die Einhaltung folgender Normen: Störaussendung: EN 61000-3-2 EN 61000-3-3 EN 55022 Kl. A Störfestigkeit: EN 50130-4 EG-Richtlinie 2006/95/EG „Niederspannungsrichtlinie“ Die Konformität mit der EG-Richtlinie 2006/95/EG wird nachgewiesen durch die Einhaltung folgender Norm: Sicherheit: EN 60950-1 © Vanderbilt 2016...
  • Seite 9: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Der CMTC2315 gehört zur Produktfamilie der neuen Breitbild-Monitore von Vanderbilt. Der hochauflösende TFT-Monitor wurde speziell für CCTV- Anwendungen konzipiert und ist für den Einsatz mit digitalen Videorekordern (DVR) und PC-Anwendungen geeignet. Das sehr hohe Kontrastverhältnis und die hohe Bildhelligkeit in Verbindung mit einem Betrachtungswinkel von 160°...
  • Seite 10: Technische Daten

    548 × 410 × 182 mm (inkl. Sockel) 548 × 330 × 55 mm (ohne Sockel) Paketabmessungen (B × H × T) 600 × 460 × 160 mm Material ABS-Kunststoff Gewicht Netto: 4,4 kg Brutto: 6,6 kg Umgebungstemperatur, Betrieb 0–40 °C © Vanderbilt 2016...
  • Seite 11 Technische Daten Lagertemperatur -20 bis +60° C Relative Luftfeuchte Max. 80 %, nicht kondensierend Wandhalterung VESA 100 Zugelassener Batterietyp AAA / 1,5 V Zulassungen © Vanderbilt 2016...
  • Seite 12: Bestellangaben

    Bestellangaben Bestellangaben Bestellnummer Bezeichnung Gewicht (insgesamt) CMTC2315 LED-CCTV-Monitor 58 cm, 16:9 6,6 kg V54573-C24-A1 © Vanderbilt 2016...
  • Seite 13: Lieferumfang

    Lieferumfang Lieferumfang TFT-LED-Monitor  Externe Stromversorgung   Stromkabel DVI-Kabel  HDMI-Kabel  VGA-Kabel  Audio-Stereo-Kabel  Fernbedienung (inkl. Batterien)  Betriebshandbuch  © Vanderbilt 2016...
  • Seite 14: Abmessungen

    Abmessungen Abmessungen Alle Maßangaben in mm. © Vanderbilt 2016...
  • Seite 15: Gerätebeschreibung - Sicherheit

    Pin 4 Update Pin 12 SDA (für DDC) Pin 5 Masse Pin 13 Horizontale Synchronisation (oder H/V SYNC) Pin 6 Masse Rot Pin 14 Vertikale Synchronisation Pin 7 Masse Grün Pin 15 SCL (für DDC) Pin 8 Masse Blau © Vanderbilt 2016...
  • Seite 16: Bedienelemente

    Einstellung der Lautstärke (Lautstärke) Im OSD-Menü: Anpassung der Menüeinstellungen Ein- und Ausschalten des Geräts 8 Power LED Anzeige des Betriebsstatus des Monitors (Netz-LED) (Blau = Monitor ist eingeschaltet; Rot = Monitor ist ausgeschaltet) 9 IR-Sensor Sensor für die Fernbedienung © Vanderbilt 2016...
  • Seite 17: Fernbedienung

    Auswahl des Bildmodus ACC (Auto Colour Control) (Automatische Farbsteuerung): Auswahl des Farbmodus S.SET: Auswahl des Tonmodus für das Haupt- und das Teilbild PC: Auswahl des PC-Modus (PC/DVI/HDMI) AV: Auswahl des AV-Modus (AV1/AV2/S-VIDEO) COMP: Auswahl des COMPONENT-Modus COMP © Vanderbilt 2016...
  • Seite 18: Energiespareinrichtung

    Der Monitor erkennt die drei Signalübertragungsmodi und schaltet dann in den entsprechenden Betriebsmodus. Stromverbrauch Modus Stromverbrauch < 28 W < 0,5 W LED-Anzeige Der Monitor kann einen der folgenden Betriebsstatus aufweisen: Modus LED-Farbe Betriebsstatus des Monitors Blau Normaler Modus Nicht in Betrieb © Vanderbilt 2016...
  • Seite 19: Montage

    ※ Achtung! Verwenden Sie zur Montage des Monitors und der Wandhalterung vier M4x10- Schrauben. ※ Warnung! Werden Schrauben verwendet, die länger sind als M4x10 mm, kann die Einheit beschädigt werden. Folgen Sie den Anweisungen zu Schraubenlänge und -größe. © Vanderbilt 2016...
  • Seite 20: Konfiguration Des Osd-Bildschirms

     Das OSD-Menü wird beendet.  Alle Einstellungen werden automatisch gespeichert. HINWEIS Das OSD-Menü wird automatisch beendet, wenn nach einer bestimmten Zeit keine Einstellungen vorgenommen wurden. 11.1 Benutzerdefiniert Menü „Benutzerdefiniert“ im Videomodus, Menü „Benutzerdefiniert“ im RGB-PC-Modus oder im HDMI-Modus © Vanderbilt 2016...
  • Seite 21: 11.2 Bild Und Ton

    0–100 Groeße Einstellung der Bildgröße Siehe Tabelle unten Reduziert das Bildrauschen Ein, Aus 3D Comb* Legt den 3D Comb-Filter fest Ein, Aus PC** Legt die PC-Eingabeparameter fest Siehe Tabelle unten nur im Videomodus ** nur im RGB-PC-Modus © Vanderbilt 2016...
  • Seite 22 Zeigt das Bild in seiner Originalauflösung an nur im Videomodus ** nicht im RGB-PC-Modus verfügbar Auto. Einstellung Automatische Anpassung der Bildgeometrie Phase Definiert die Anzahl der horizontalen Pixel H.Position Definiert die horizontale Bildposition V.Position Definiert die vertikale Bildposition Frequenz Definiert die vertikale Bildfrequenz © Vanderbilt 2016...
  • Seite 23: Bild-In-Bild (Pip)

    Verfügbare Kombinationen AV1 oder AV2 AV1 oder AV2 AV1 oder AV2 RGB PC, DVI oder HDMI RGB PC, DVI oder HDMI AV1 oder AV2 Nicht verfügbare RGB PC, DVI oder HDMI RGB PC, DVI oder HDMI Kombinationen © Vanderbilt 2016...
  • Seite 24: Pip Modus

    Main image image PBP1 Nebeneinander (4:3) Main image image PBP2 Vollbild, nebeneinander Main image image PIP Größe Größe 1 Kleines PIP-Bild Größe 2 Mittelgroßes PIP-Bild Größe 3 Großes PIP-Bild Position Unten rechts Unten links Oben links Oben rechts © Vanderbilt 2016...
  • Seite 25: 11.4 Setup

    Monitor kein Signal empfängt Tastensperre Sperrt alle Tasten des Monitors Ein, Aus Hinweis: Verwenden Sie zum Entsperren der Tasten die Fernbedienung Trigger Aktiviert die Trigger-Funktion Siehe Tabelle unten Auto. Legt sie Einstellungen für automatisches Siehe Tabelle unten Umschalten Umschalten fest © Vanderbilt 2016...
  • Seite 26 Vollbildmodus angezeigt wird. Auto. Umschalten Auto. Umschalten Aktiviert die Funktion zum automatischen Umschalten Eingangsauswahl Auswahl der Eingangsquellen für den Zyklus zum automatischen Umschalten Zeit Auswahl des Zeitraums (3–100 Sek.), für den der Monitor jede ausgewählte Eingangsquelle anzeigt © Vanderbilt 2016...
  • Seite 27: Störungsbeseitigung

    Drücken Sie auf der Vorderseite des Monitors die oder zu groß. Taste „AUTO / Pfeil nach unten“, oder drücken Sie auf der Fernbedienung die Taste „AUTO“. Im Bild sind vertikale oder horizontale Störungen Stellen Sie im OSD-Menü die Optionen erkennbar „Frequenz“ und „Phase“ ein. © Vanderbilt 2016...
  • Seite 28: Entsorgung

    Voraussetzung für die Wiederverwendung und Wiederaufbereitung gebrauchter elektrischer und elektronischer Geräte. Ausführliche Informationen über die Entsorgung von Altgeräten erhalten Sie bei Ihrer zuständigen Behörde vor Ort, Ihrem Entsorgungsunternehmen oder beim Händler, bei dem Sie das Produkt gekauft haben. © Vanderbilt 2016...
