Déterminer la place des
satellites et du caisson de
6
graves Stream 3 : voir aussi
autre suggestion page 3.
Brancher le cable haut-parleur à l'arrière
7
du caisson de graves Stream 3. Amener le
cable avec la prise droite (R) vers la position
choisie pour le satellite droit, celui marqué
(L) vers la pos tion du satellite gauche.
Connecter les satellites: le câble marqué «L»
8
sera utilisée pour l'enceinte de gauche, le «R»
pour la droite. Réunir une sphère et un socle,
connecter les 2 prises, insérer l'ensemble dans
la goutière, fermer avec la base.

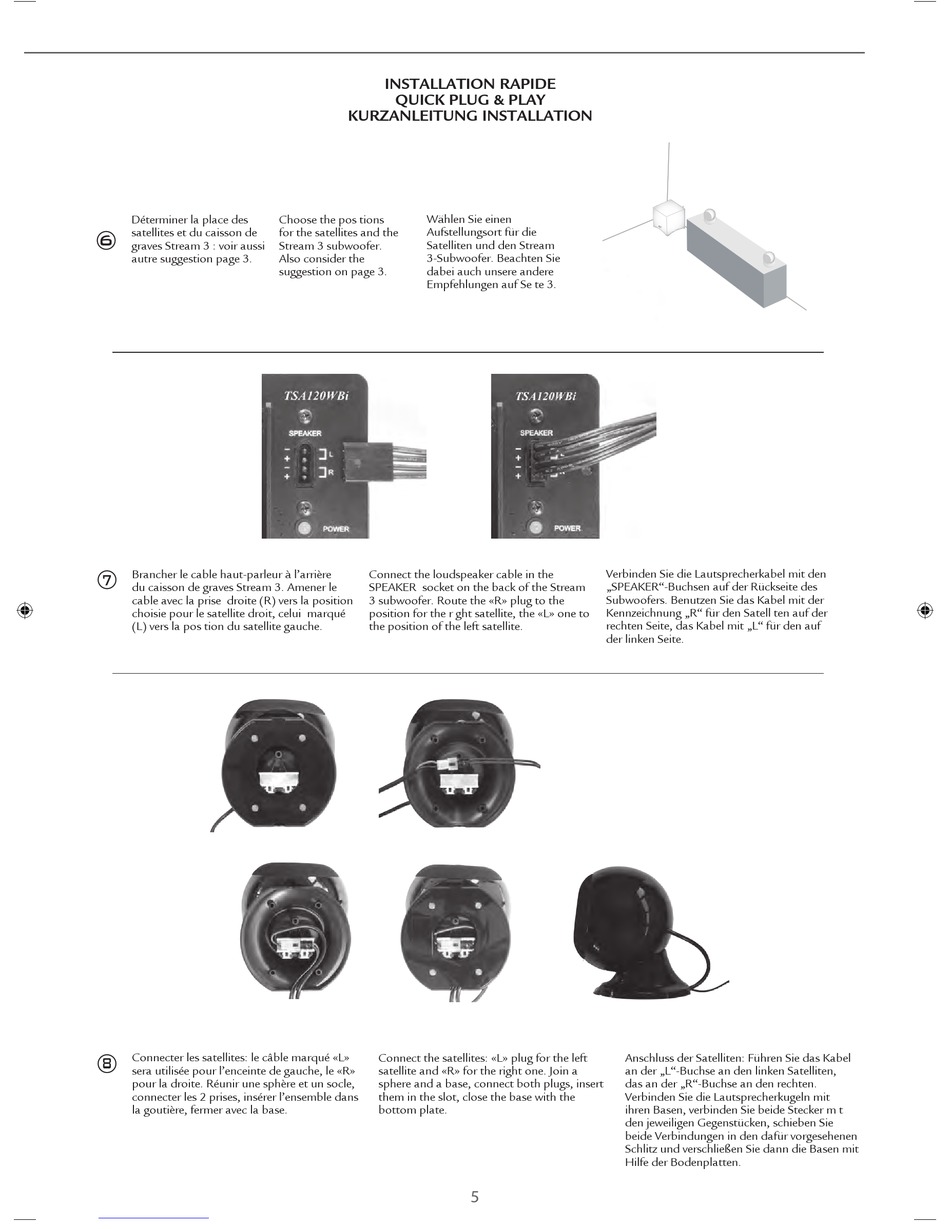

INSTALLATION RAPIDE
QUICK PLUG & PLAY
KURZANLEITUNG INSTALLATION
Wählen Sie einen
Choose the pos tions
Aufstellungsort für die
for the satellites and the
Satelliten und den Stream
Stream 3 subwoofer.
3-Subwoofer. Beachten Sie
Also consider the
dabei auch unsere andere
suggestion on page 3.
Empfehlungen auf Se te 3.
Connect the loudspeaker cable in the
SPEAKER socket on the back of the Stream
3 subwoofer. Route the «R» plug to the
position for the r ght satellite, the «L» one to
the position of the left satellite.
Connect the satellites: «L» plug for the left
satellite and «R» for the right one. Join a
sphere and a base, connect both plugs, insert
them in the slot, close the base with the
bottom plate.
Verbinden Sie die Lautsprecherkabel mit den
„SPEAKER"-Buchsen auf der Rückseite des
Subwoofers. Benutzen Sie das Kabel mit der
Kennzeichnung „R" für den Satell ten auf der
rechten Seite, das Kabel mit „L" für den auf
der linken Seite.
Anschluss der Satelliten: Führen Sie das Kabel
an der „L"-Buchse an den linken Satelliten,
das an der „R"-Buchse an den rechten.
Verbinden Sie die Lautsprecherkugeln mit
ihren Basen, verbinden Sie beide Stecker m t
den jeweiligen Gegenstücken, schieben Sie
beide Verbindungen in den dafür vorgesehenen
Schlitz und verschließen Sie dann die Basen mit
Hilfe der Bodenplatten.
