3.2 Anschlüsse/Stromversorgung

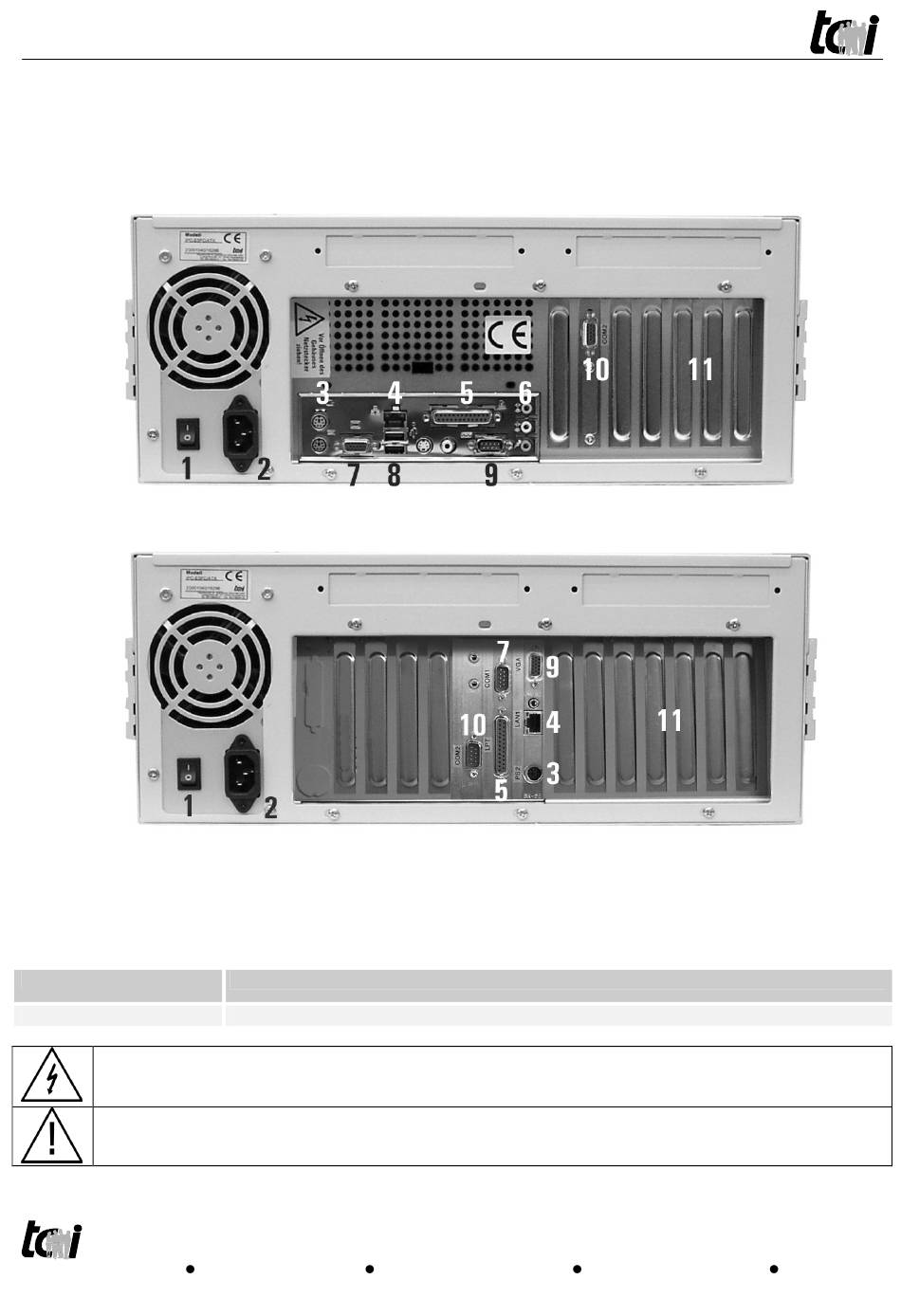

Bild: Anschlussfeld IPC-ECO mit ITX/ATX-Motherboard:
(Beispieldarstellung, abhängig von den verwendeten Motherboard)
Bild: Anschlussfeld IPC-ECO mit Backplane:
(Beispieldarstellung, abhängig von den verwendeten Hardwarekomponenten und Bauteilen)
Anschlüsse:
1: Ein-/Ausschalter für Netzteil
2: Spannungsversorgungs-
eingang
3: PS/2-Keyboard und
PS/2-Mausanschluß
Eingang
Leistungsaufnahme
PE Erdung muss unbedingt angeschlossen werden! Es besteht Lebensgefahr durch einen
elektrischen Schlag, wenn z.B. die Außenhülle der Zuleitung beschädigt ist und das Gehäuse berührt.
Hinweis zum Netzteil: Erst nach erreichen eines Temperatur-Schwellwertes geht der Lüfter in Betrieb!
Es handelt sich hierbei nicht um einen Defekt des Lüfters!
Ludwig-Rinn-Str. 10-14
4: Ethernet
5: Parallelport (ECP/EPP fähig)
6: Audio
85-256 VAC, 90-284 VAC, 100-240V (je nach technischer Ausstattung)
250W / 300 W / 350 W (je nach technischer Ausstattung)
D - 35452 Heuchelheim
Phone: +49-(0)641-96284-0
7: COM1
8:
USB
9: VGA-Ausgang
10: COM2
11: freie Slots
Fax: +49-(0)641-96284-28
www.tci.de
