Gira G1 Montageanleitung

Montageanleitung
D
Gira G1 Temperaturfühler-Modul
2091 00
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-
Systeme
Postach 1220
42461 Radevormwald
Tel +49 (0) 21 95 - 602 - 0
Fax +49 (0) 21 95 - 602 - 191
www.gira.de
info@gira.de
Sicherheitshinweise
Einbau und Montage elektrischer
Geräte dürfen nur durch Elektro-
fachkräfte erfolgen.
i
Die Temperaturerfassung über
das Temperaturfühler-Modul
wird vom Gira G1 erst ab dem
Indexstand I09 unterstützt.
Gerätebeschreibung

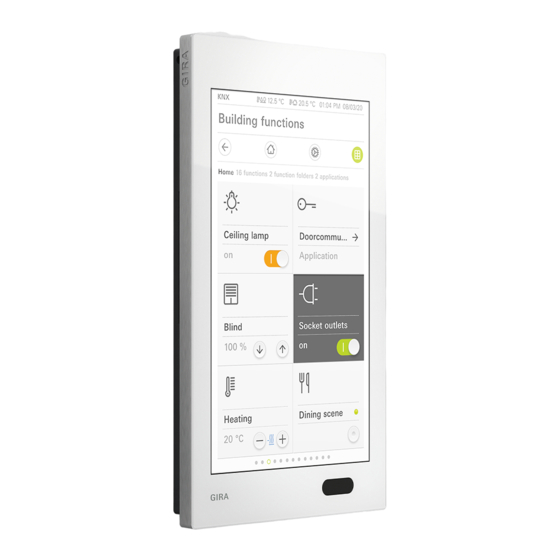

Das Gira G1 Temperaturfühler-Modul ist ein
Zusatzgerät für den Gira G1. Es dient zur
Erfassung der Raumtemperatur. Das Gira G1
Temperaturfühler-Modul ist nur für den Ein-
satz im Innenbereich geeignet.
Abb. 1: Aufbau Gira G1 Temperaturfühler-
Modul
(1) Aufnahmerahmen des Gira G1
(2) 6-poliger Federkontakt
(3) Messkörper
Modul montieren
Auswahl des Montageortes
An einem falsch ausgewählten Montageort
misst das Gira G1 Temperaturfühler-Modul
eine falsche Raumtemperatur.
- Meiden Sie einen Montageort mit Durch-
zug (z. B. zwischen Fenster und Tür).
- Meiden Sie die direkte Nähe zu Heizkör-
pern und Fenstern.
- Decken Sie das Gira G1 Temperaturfühler-
Modul niemals ab (z. B. Vorhang).
Gira G1 entriegeln und öffnen
(4)
Abb. 2: Displaymodul entriegeln
1 Entriegelungswerkzeug oder dünnen
Schraubendreher mit leichtem Druck in die
Entriegelungsöffnung (4) führen.
 Das Displaymodul ist entriegelt.
(5) (6)
Abb.3: Displaymodul entfernen
2 Displaymodul an der oberen Seite mit
Kraft nach vorne ziehen (5).
3 Gira G1 entnehmen (6).
Temperaturfühler-Modul einstecken
(1)
(2)
(3)
Abb. 4: Temperaturfühler-Modul einstecken
4 Blindstopfen links unten aus dem Aufnah-
merahmen entfernen.
5 Temperaturfühler-Modul mit dem 6-poli-
gen Federkontakt an die ehemalige Posi-
tion des Blindstopfens im
Aufnahmerahmen stecken. Der 6-polige
Federkontakt muss dabei sichtbar sein.
Displaymodul einschwenken
(7)
Abb. 5: Displaymodul einschwenken
6 Displaymodul in das Führungselement des
Aufnahmerahmens einsetzen (7).
7 Displaymodul oben einschwenken (8).
 Das Displaymodul rastet mit den Rastpunk-
ten und dem Aufnahmerahmen ein.
i
Der Gira G1 ist erst dann richtig
eingerastet, wenn der Riegel in
der Entriegelungsöffnung in
seine Endlage zurückgefallen ist.
(8)
