1.5.11 Azimuth

ACHTUNG
Entfernen Sie die Azi-
m u t h s c h r a u b e ( A z i -
m u t h S e t t i n g S c r e w )
nicht vollständig!
ROTATION R 2.3
Screws), gerade so weit, dass der Tonarmschaft in
ver tikaler Richtung ohne Kraft bewegt werden kann,
und bewegen Sie den Arm nach oben oder unten, bis
e r p a ra l l e l z u d e r a u fg e l e g t e n S c h a l l p l a t t e a u s g e -
richtet ist.
Ziehen Sie die beiden Sechskantschrauben vorsich-
tig und gleichmäßig ohne übermäßige Kraft an, um
den Tonarmschaft nicht zu beschädigen.
D i e N a d e l d e s To n a b n e h m e r - S y s t e m s s o l l t e s e n k -
recht zu einer aufgelegten Schallplatte ausgerichtet
s e i n ( 9 0 ° ) , u m d i e R i l l e n w a n d m o d u l a t i o n e n d e s
Vinyls korrekt abtasten zu können.
Der Azimuth (Winkel) wird werksseitig genau vorein-
g e s t e l l t . S o l l t e n S i e d i e s e E i n s t e l l u n g d e n n o c h
ä n d e r n m ü s s e n , b e f o l g e n S i e b i t t e d i e n ä c h s t e n
Anweisungen.

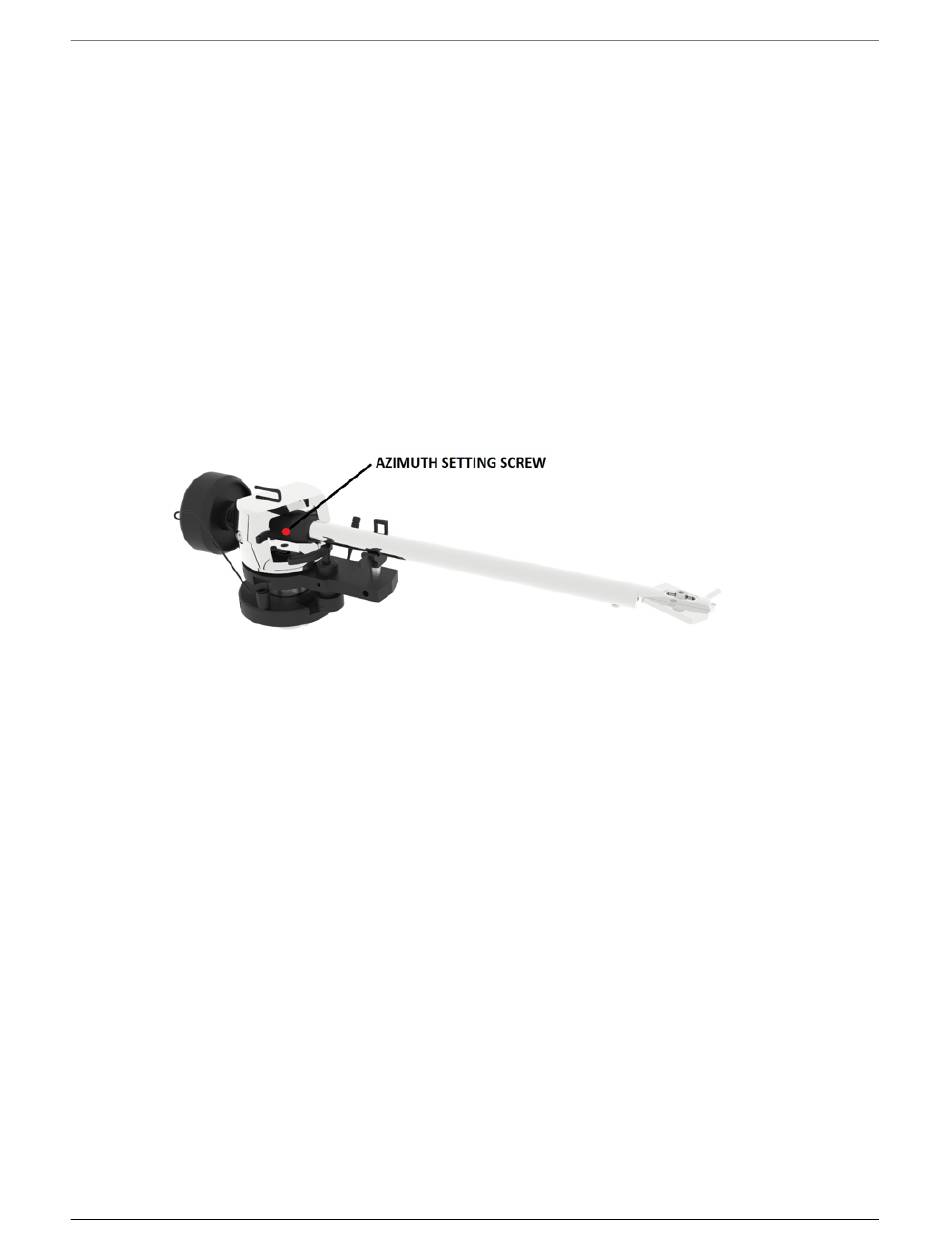

L o c ke r n S i e d i e k l e i n e A z i m u t h s c h ra b u e ( A z i m u t h
Setting Screw) mit dem 1,5 mm Inbus-Schlüssel.
Lösen Sie die Schraube gerade so weit, dass Sie das
To n a r m ro h r vo r s i c h t i g d re h e n u n d d e n A z i m u t h i n
die korrekte Position bringen können. Die korrekte
P o s i t i o n k a n n v o n d e r Vo r d e r s e i t e a u s ü b e r p r ü f t
werden, vorzugsweise mit der Nadel, die auf einem
