Bedienungs- und Installationsanleitung: Motorleinwand
ACHTUNG.

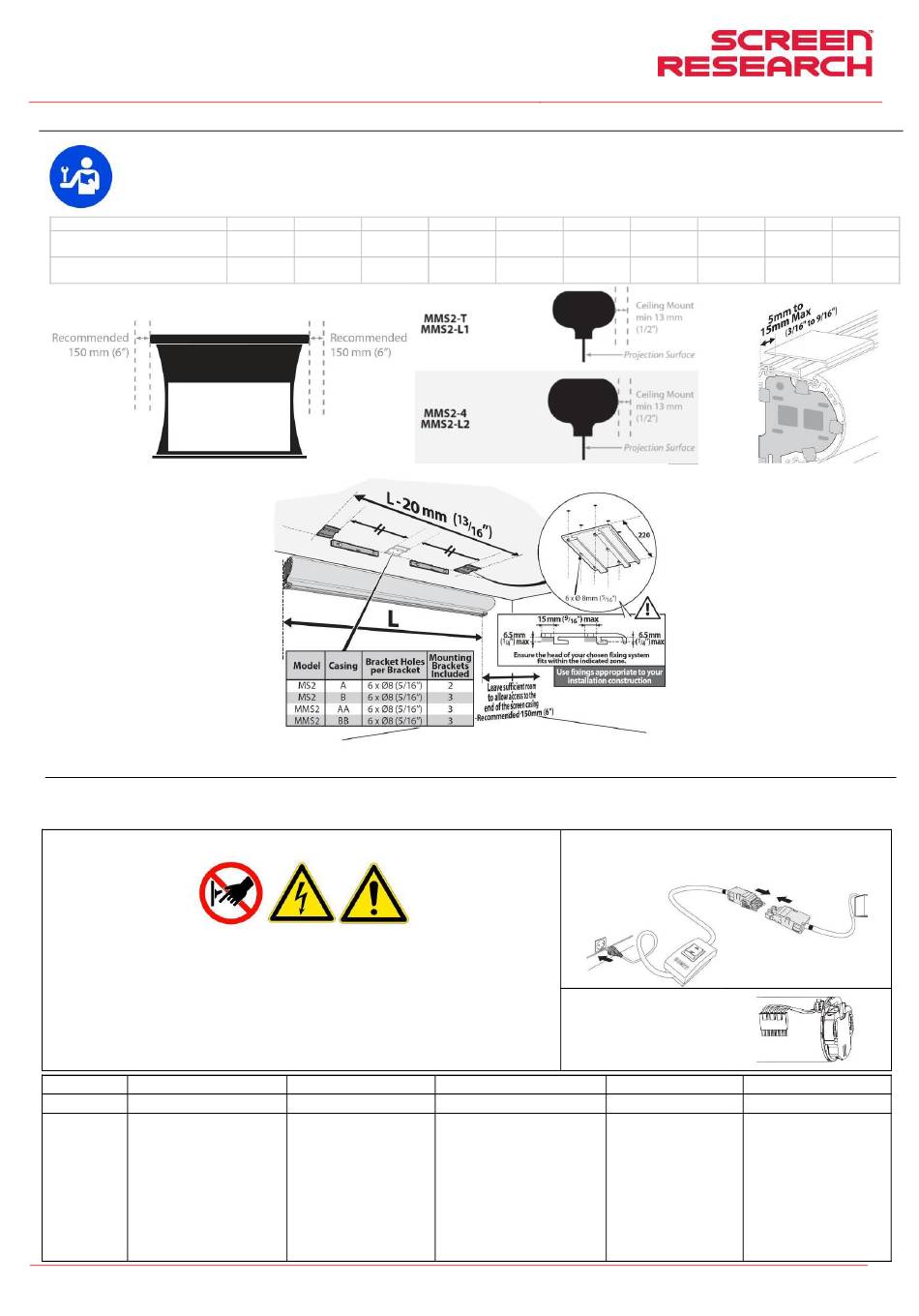

Siehe Abbildungen auf den letzten Seiten dieses Handbuchs. Es ist strikt verboten, die Projektionswand an beweglichen Wänden oder instabilen Kabeln zu installieren, die Bügel
müssen an Flächen angebracht werden, die auf Dauer sicherstellen, dass der Abstand zwischen den Bügeln beibehalten wird.
Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht sowie für die Art der Wand oder der Decke geeignet sind, an der die Bügel befestigt
werden sollen. Vor Beginn der Installation wählen Sie den Dübel oder das Befestigungssystem anhand des folgenden Schemas:
Breite des Projektionsbereiches bis
MMS2-4
Gesamtgewicht
MMS2-T
Gesamtgewicht
Siehe Abbildungen auf den letzten
Der am Produkt installierte Motortyp ist auf dem an jedem Produkt angebrachten Typenschild mit dem CE-Logo angegeben. Bei Öffnen der Verpackung muss dieses Typenschild kontrolliert, und zur korrekten
Installation und Verdrahtung das korrekte Motormodell ermittelt werden. Falls die Motorleistung nicht der Leistung des Stromnetzes am Installationsort entspricht, wenden Sie sich bitte an einen
Elektroinstallateur und besorgen Sie einen passenden Strom-Frequenz-Wandler.
Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor,
dass im Stromnetz ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist. Benutzen
Sie für die Betätigung der Leinwand nur den mitgelieferten Umschalter (oder ein gleichwertiges Modell). Der Umschalter ist
sichtbar in einer Höhe zwischen 1,5 und 1,8 m vom Boden anzubringen.
Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur
Verhütung von Unfällen und für den korrekten, über die Zeit hinweg unveränderten Betrieb der Projektionswand wichtig.
Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass das Gerät spannungsfrei ist.
Somfy 230V 50Hz
MOTOR
EU or UK or US
PLUG
Volt: 230V AC
Frequenz: ~Hz50
Leistung: 90-120-140-160-240W
Drehmoment: 6-10-15-20-35 Nm
Geschwindigkeit: 17-32RpM
Technische
Betriebszyklus: S2 4Min
Eigenschaften
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Please verify that you are working with the latest revision of this document before specifying your screen.
Doc: MMS2-T-4 Installation Manual rev2 | 26.06.2017| Download at: www.screenresearch.com 2017 AdeoSreen All Rights Reserved.
80"
90"
96"
86 kg
94 kg
99 kg
188.25 lbs
206.96 lbs
216.1 lbs
72 kg
80 kg
83 kg
158.53 lbs
174.41 lbs
182.1 lbs
09 KENNUNG DES MOTORTYPS – FEATURES - ELEKTRISCHER ANSCHLUSS
ELEKTRISCHER ANSCHLUSS
ACHTUNG
Somfy 120V 60Hz
US
Volt: 120V AC
Frequenz: ~Hz60
Leistung: 80-110-180-210W
Drehmoment: 6-10-15-25Nm
Geschwindig: 14-17-38RpM
Betriebszyklus: S2 4Min
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
07 MONTAGEANLEITUNG
100"
110"
120"
102 kg
110 kg
NA
223.52 lbs
242.16 lbs
86 kg
93 kg
132 kg
188.39 lbs
204.2 lbs
290.45 lbs
Die Projektionswände mit SOMFY-Motoren sind mit Kabeln mit Schaltern für
die Bewegung der Projektionstücher und mit Plug für den Anschluss an das
Schnellverbindern ausgestattet, um sie miteinander verbinden zu können.
Anschluss an Transformatoren
oder LUTRON-Steuersysteme
Somfy 100V 50/60Hz
UK
Volt: 100V AC
Frequenz: ~Hz50-60
Leistung: 80-160W
Drehmoment: 10-20Nm
Geschwindigt: 12/14-17/20RpM
Betriebszyklus: S2 4Min
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
130"
140"
NA
NA
142 kg
151 kg
311.4 lbs
332.45 lbs
Stromnetz ausgestattet. Projektionswände und Kabel sind mit
Die Projektionswände mit
LUTRON-Motoren sind mit
Schnellverbindern für den
ausgestattet.
Lutron QED
EU or UK or US
Volt: 24V AC
Frequenz: ~Hz50-60
Leistung: 27-37W
Drehmoment: 2,82 - 6.78Nm
Drehmoment: 2.82 - 6.78Nm
Geschwindig: 25mm/1sec
Geschwindigt: 25mm/1sec
Betriebszyklus: S2 4Min
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
DEUTSCH
150"
160"
NA
NA
161 kg
171 kg
353.62 lbs
374.9 lbs
Lutron QS
EU or UK or US
Volt: 24V AC
Frequenz: ~Hz50-60
Leistung: 24-37W
Betriebszyklus: S2 4Min
Betriebstemperatur:
von –20 bis +55 °C
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
