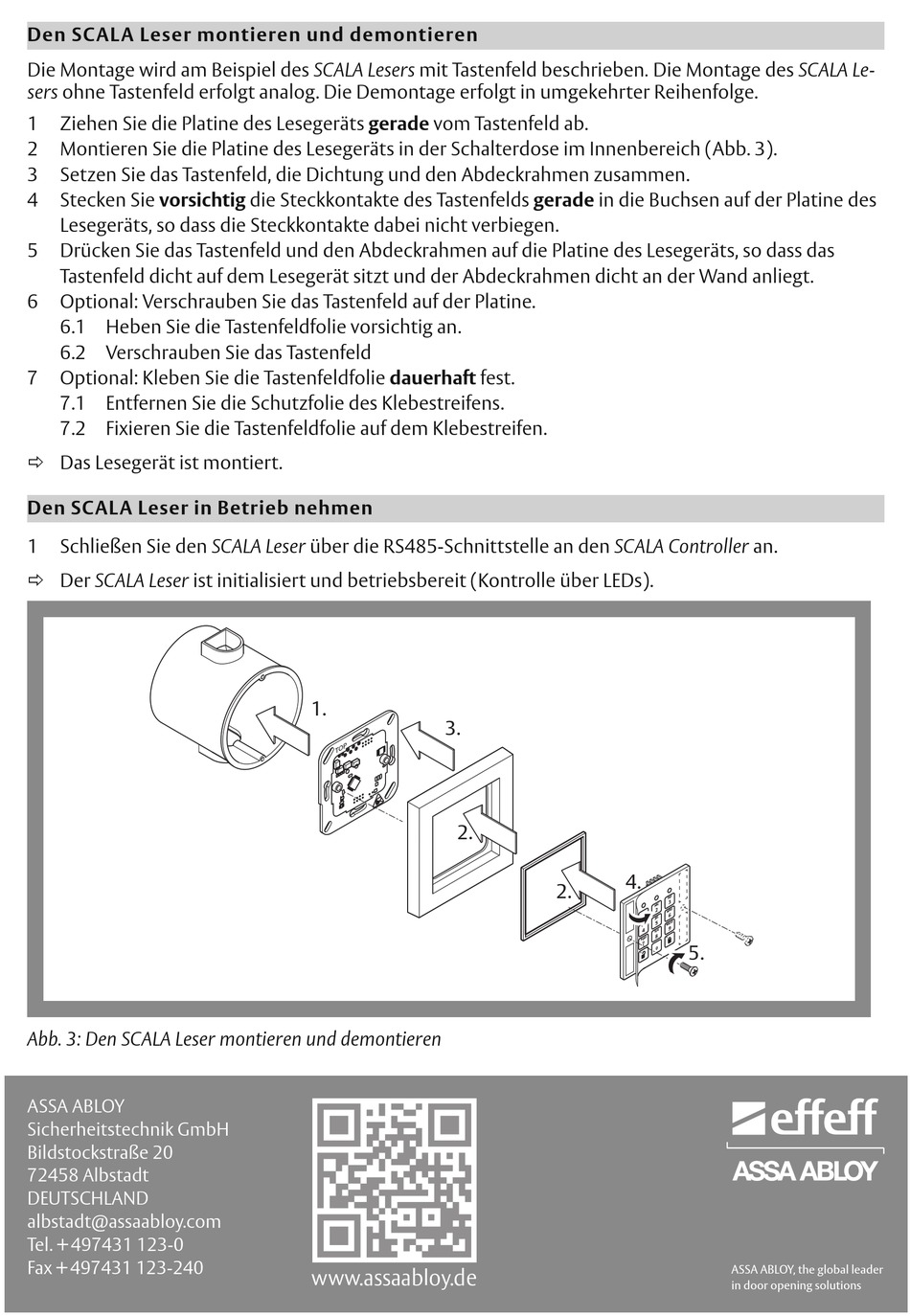

Den SCALA Leser montieren und demontieren
Die Montage wird am Beispiel des SCALA Lesers mit Tastenfeld beschrieben. Die Montage des SCALA Le-
sers ohne Tastenfeld erfolgt analog. Die Demontage erfolgt in umgekehrter Reihenfolge.
1
Ziehen Sie die Platine des Lesegeräts gerade vom Tastenfeld ab.
2
Montieren Sie die Platine des Lesegeräts in der Schalterdose im Innenbereich (Abb. 3).
3
Setzen Sie das Tastenfeld, die Dichtung und den Abdeckrahmen zusammen.
4
Stecken Sie vorsichtig die Steckkontakte des Tastenfelds gerade in die Buchsen auf der Platine des
Lesegeräts, so dass die Steckkontakte dabei nicht verbiegen.
5
Drücken Sie das Tastenfeld und den Abdeckrahmen auf die Platine des Lesegeräts, so dass das
Tastenfeld dicht auf dem Lesegerät sitzt und der Abdeckrahmen dicht an der Wand anliegt.
6
Optional: Verschrauben Sie das Tastenfeld auf der Platine.
6.1 Heben Sie die Tastenfeldfolie vorsichtig an.
6.2 Verschrauben Sie das Tastenfeld
7
Optional: Kleben Sie die Tastenfeldfolie dauerhaft fest.
7.1 Entfernen Sie die Schutzfolie des Klebestreifens.
7.2 Fixieren Sie die Tastenfeldfolie auf dem Klebestreifen.
Das Lesegerät ist montiert.
Den SCALA Leser in Betrieb nehmen
1
Schließen Sie den SCALA Leser über die RS485-Schnittstelle an den SCALA Controller an.
Der SCALA Leser ist initialisiert und betriebsbereit (Kontrolle über LEDs).
Abb. 3 : Den SCALA Leser montieren und demontieren
ASSA ABLOY
Sicherheitstechnik GmbH
Bildstockstraße 20
72458 Albstadt
DEUTSCHLAND
albstadt@assaabloy.com
Tel. + 497431 123-0
Fax + 497431 123-240
1.
3.
2.
www.assaabloy.de
4.
2.
D E
F
3
C
A B
2
O
M N
6
1
JK L
5
Y Z
I
W X
G H
9
4
V
T U
8
R S
*
P Q
7
5.
0
*
