Übersicht SCALA Lesegerät ohne Tastenfeld: Anschlüsse und LEDs
Vorderseite / Gehäuse mit LEDs

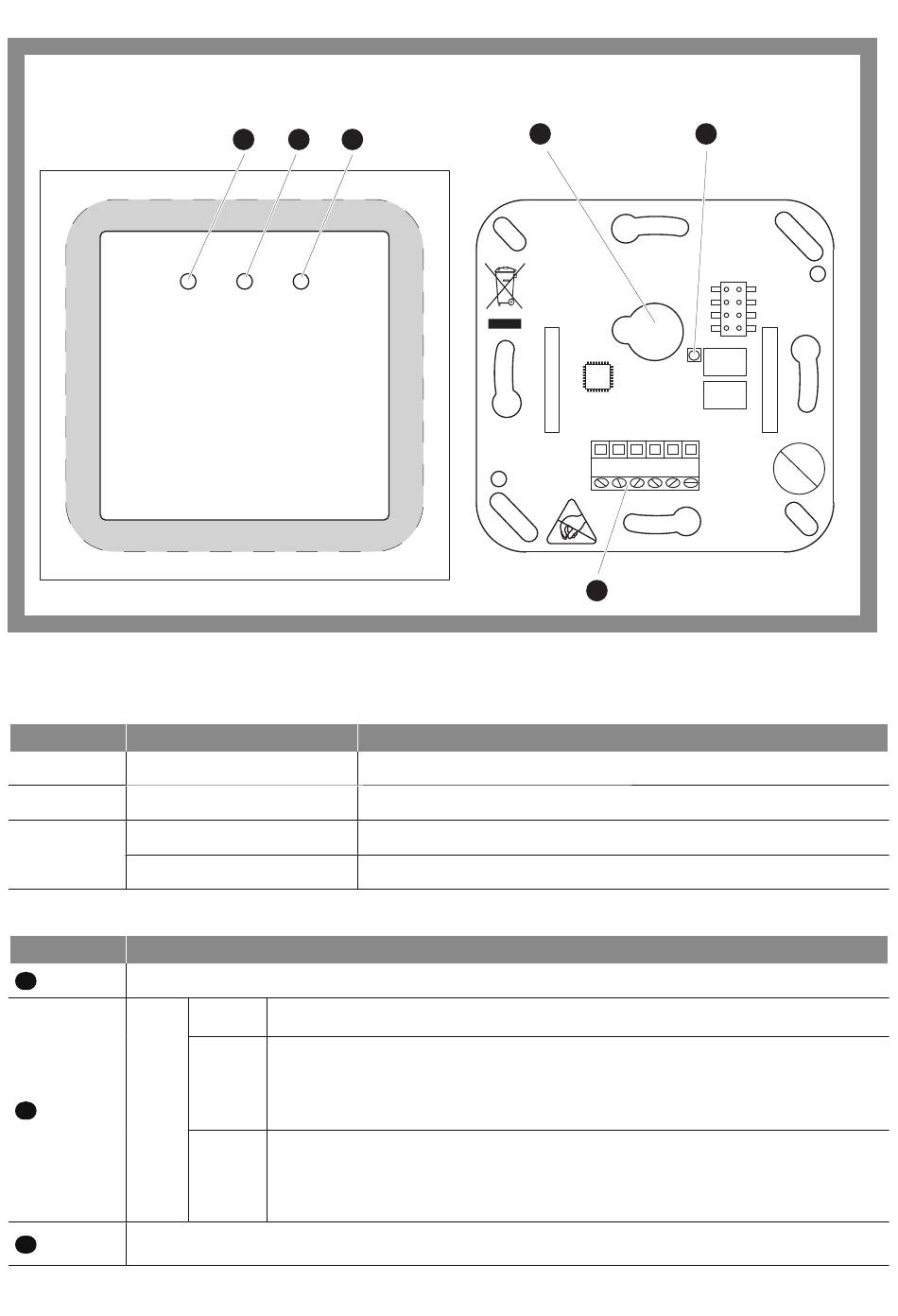

Abb. 1 : Platine und Gehäuse des SCALA Lesers ohne Tastenfeld
LEDs an der Vorderseite des Gehäuses:
LED
Zustand
LED I
gelb
LED II
blau
rot
LED III
grün
Anschlüsse und LEDs an der Rückseite der Platine:
LED
Beschreibung
1
Summer (Funktion über Software konfigurierbar)
2
LED
3
Schraubklemmen zum Anschluss an den SCALA Controller
I
II
III
Bedeutung
SCALA Leser ist in Betrieb
Ausweis wird beschrieben
Zutritt wird nicht gewährt
Zutritt wird gewährt
Kommunikation ist in Ordnung
grün
Kommunikation ist nicht möglich.
Die Pins A und B wurden vertauscht. Prüfen Sie den Anschluss und
rot
schließen Sie die Pins A und B korrekt an.
Kommunikation der Schnittstelle ist in Ordnung, aber Daten fehlen.
Konfigurationsfehler; die Teilnehmer wurden in der Software nicht
orange
konfiguriert. Konfigurieren Sie die Teilnehmer in der Software.
Rückseite / Platine
1
3
2
Pb
