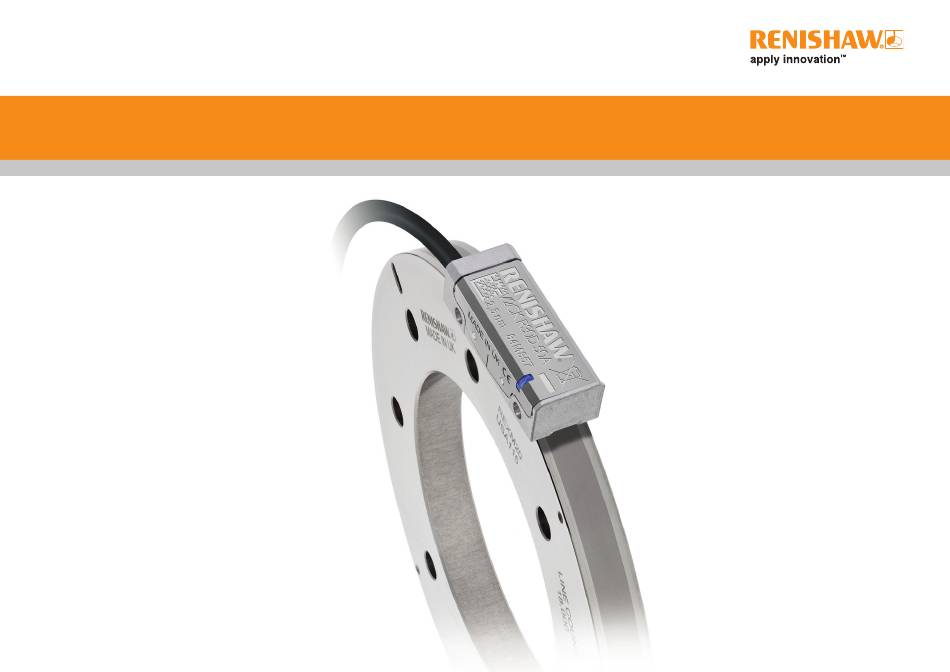

- Seite 1 Installationshandbuch M-6195-9240-02-A VIONiC REXM20 / REXT20 Hochgenaues Winkelmesssystem ™...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktkonformität Lagerung und Handhabung REXM20/REXT20 Installationszeichnung Installationszeichnung für VIONiC Abtastköpfe Schnellstart-Anleitung VIONiC REXM20/REXT20 Installation Ringausrichtung für Teilrotationsanwendungen Montage und Installation des Abtastkopfes Systemkalibrierung Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Generelle Spezifikationen Messring - Technische Spezifikationen VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 3: Produktkonformität
US8466943 Weitere Informationen Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, Weitere Informationen über die VIONiC Wegmesssysteme sind dem Datenblatt für das VIONiC System dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung (L-9517-9679), dem Advanced Diagnostic Tool ADTi-100 Datenblatt (L-9517-9721), dem Advanced des Endverbrauchers, dieses Produkt zur Entsorgung an speziell dafür vorgesehene Sammelstellen für... -
Seite 4: Lagerung Und Handhabung
Luftfeuchtigkeit +70 °C −20 °C Abtastkopf und Messring Nur Messring Nur Abtastkopf Azeton Azeton N-Heptan 95% relative Luftfeuchtigkeit (nicht kondensierend) Betrieb nach EN 60068‑2‑78 Chlorinierte Chlorinierte COCH COCH Lösungsmittel Lösungsmittel +70 °C 0 °C Propan-2-ol CHOHCH Methylalkohol Methylalkohol VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 5: Rexm20/Rext20 Installationszeichnung
65 536 417,0 – 417,4 22,5° * Ringe mit 52 mm und 57 mm verfügen über Bezugsmerkmale in Form von Vertiefungen und keine Nuten. Bezugsmarken an 4 Positionen N Durchgangsbohrungen Ø6, erleichtern die abstandsgleich Installation Schnitt A-A VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 6: Installationszeichnung Für Vionic Abtastköpfe
Größe der Montagefläche. HINWEIS: Die Mittellinie des Ringes bezieht sich auf die komplette Stärke, d.h. einschließlich der Erhöhung. HINWEIS: Externe Magnetfelder größer als 6 mT, in der Nähe des Lesekopfes, können zu falschen Aktivierungen von Endschalter‑ und Referenzmarkensensoren führen. VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 7: Schnellstart-Anleitung Vionic
Offset Control (AOC) Status werden beim Ausschalten im Speicher des Abtastkopfes hinterlegt. HINWEIS: Ist die Kalibrierung fehlgeschlagen, stellen Sie die Werkseinstellungen wieder her, indem Sie das Lesefenster des Abtastkopfes beim Einschalten verdecken. Wiederholen Sie die Installation und Kalibrierung. VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 8: Rexm20/Rext20 Installation
Mittelwert des Rundlaufes erreicht ist. Ø 0,2 Diesen Vorgang wiederholen, bis der Rundlauffehler des Ringes ungefähr 30 µm beträgt. Die Abmessungen D1, D2, D3, D4 und die Anzahl der Bohrungen N finden Sie auf der Ringzeichnung. VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 9: Alternative Methode - Verwendung Von Einstellschrauben
Die Rundlaufabweichungen an den Bezugspunkten „Nut“ müssen mit denen an den Bezugspunkten „Vertiefung“ nicht übereinstimmen. Falls der Ring verschoben wurde und sich außerhalb der 10 µm Grenze befindet, müssen die Schrauben gelockert und der Ring neu ausgerichtet werden. VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 10: Ringausrichtung Für Teilrotationsanwendungen
Der Ring wird nun so im Uhrzeigersinn gedreht, dass H1 die Referenzmarke R1 und H2 die Referenzmarke R2 erfassen kann. An diesem Punkt wird das DSi initialisiert (Abbildung 1(b)). Abbildung 1: Kleine Winkelbewegungen Abbildung 2: Große Winkelbewegungen VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 11: Montage Und Installation Des Abtastkopfes
Die IN-TRAC ™ Referenzmarke ist in der Inkrementinformation integriert und radial ausgerichtet. Die Position der Referenzmarke ist immer über der Befestigungsbohrung links vom Renishaw Logo innerhalb ± 0,5 mm. Externe Geber bzw. eine Justage ist nicht erforderlich. REXT20 Die zweite Referenzmarke befindet sich um 180° von der ersten versetzt. -
Seite 12: Systemkalibrierung
Ausgangspin der Fernkalibrierung <3 Sekunden lang an 0 V an. Die LED wird dann aufhören zu blinken. Gespeicherte Werte Einzeln blau blinkend Keine, Werkseinstellung wiederherstellen und neu kalibrieren. Doppelt blau blinkend Nur Inkrementsignale Blau (automatisch beendet) Inkrementsignale und Referenzmarke VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 13: Ausgangssignale
0,005 0,002 1038 Bei einem Abtastkopf mit 1 m Kabel. V × 1000 × 60 Drehzahl abhängig vom Ringdurchmesser, Umrechnung nach: Winkelgeschwindigkeit (min-1) = Mit V = maximale Umfangsgeschwindigkeit (m/s) und π D = Außendurchmesser REXM20 (mm). VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 14: Elektrische Anschlüsse
– Die Geschwindigkeit des Abtastkopfes zu hoch ist, um 100R einen zuverlässigen Betrieb zu gewährleisten >15 ms E− oder Tri-State Alarm 100nF Differentiell übertragene Signale haben einen offenen Kollektor für >15 ms, wenn ein Alarmzustand vorliegt. Invertierte Signale sind aus Übersichtsgründen nicht dargestellt. † VIONiC REXM20/REXT20 Installationshandbuch... -
Seite 15: Generelle Spezifikationen
30 mm UL-anerkannte Komponente Maximale Länge des Abtastkopfkabels Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden Besondere Aufmerksamkeit muss auf die elektrische Schirmung gelegt werden. VIONiC REXM20/REXT20 Installationshandbuch... - Seite 16 Weltweite Kontaktinformationen finden Sie auf unserer Website www.renishaw.de/Renishaw-Weltweit RENISHAW und das Messtaster-Symbol, wie sie im RENISHAW-Logo verwendet werden, sind eingetragene Marken von Renishaw plc im Vereinigten Königreich und anderen Ländern. *M-6195-9240-02* apply innovation sowie Namen und Produktbezeichnungen von anderen Renishaw Produkten und Technologien sind Schutzmarken von Renishaw plc und deren Niederlassungen.
