Bildbearbeitung

Gleichzeitig mit dem Hauptprogramm wird auch eine Software installiert, mit der Sie Messungen
im Bild durchführen können. Um die Software zu starten, doppelklicken Sie auf ein Bild in der
Bildergalerie auf der rechten Seite.
Am unteren Fensterrand sehen Sie einen Schieberegler, mit dem Sie die Bilddarstellung vergrößern
und verkleinern können. Sie können das bearbeitete Bild speichern, löschen, in die Zwischenablage
kopieren usw. Eine Erläuterung der einzelnen Symbole finden Sie auf Seite 19.

Kalibrierung

Durch die neue Kalibrierfunktion können hochgenaue Messungen gemacht werden. Nachdem Sie
die Rändelschraube eingestellt haben, legen Sie die Messtabelle oder wahlweise ein Millimetermaß
auf den Objektträger und machen dann ein Foto. Mit diesem Foto können Sie Messungen auf allen
Fotos vornehmen, die mit der gleichen Vergrößerung erstellt wurden. Es kann von Vorteil sein, die
Messtabelle bei jedem Foto mit aufzunehmen.

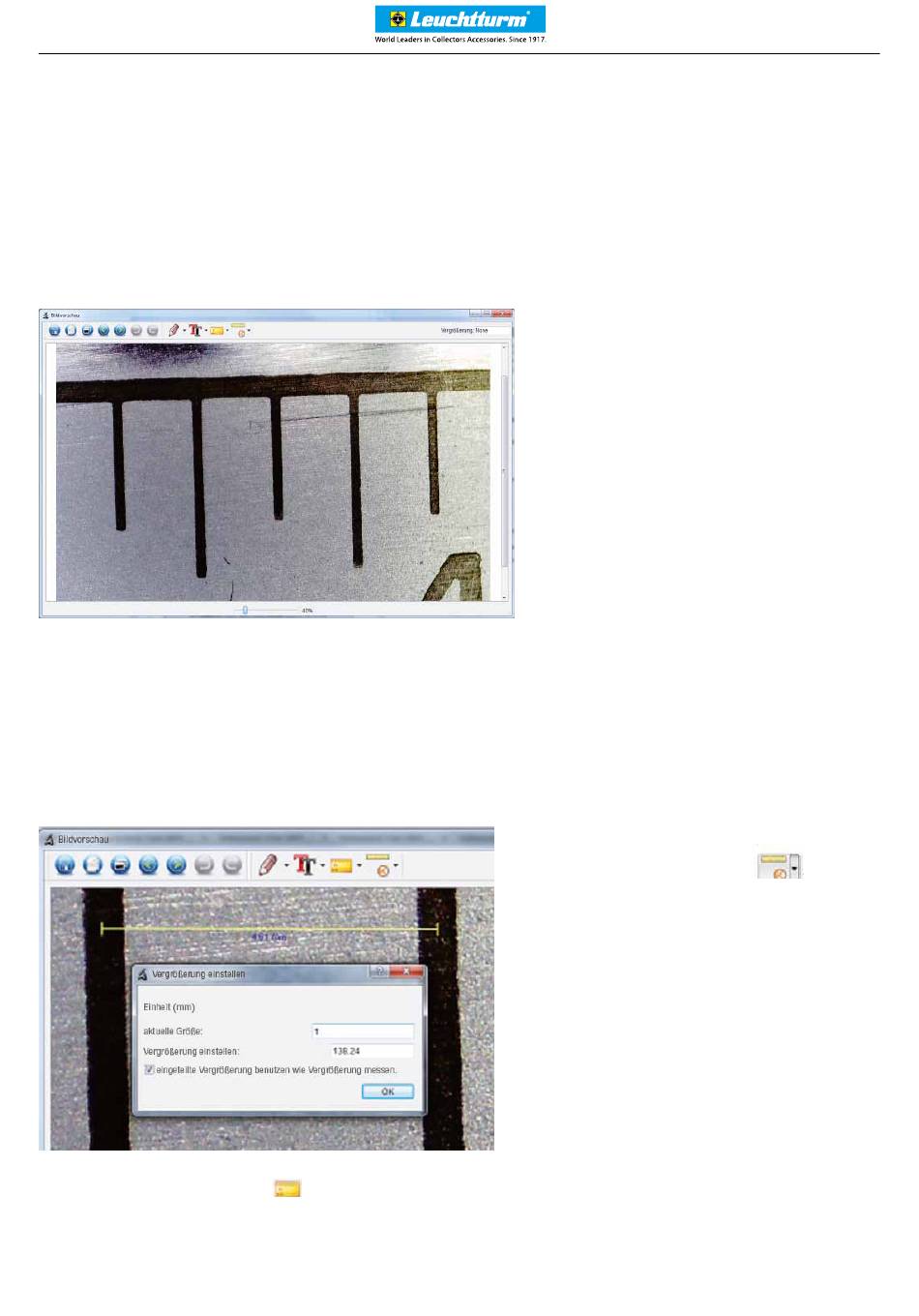

Klicken Sie auf das Symbol . Jetzt können Sie Messungen im Bild vornehmen.
481 mm
Öffnen Sie das Bild in der Bildvorschau.
Klicken Sie auf Kalibrierung
Basierend auf dem Bild oben ziehen Sie
jetzt vom linken Rand der Millimeter-
Markierung bis zum linken Rand der
nächsten Markierung eine Linie mit der
Maus. Danach öffnet sich ein Fenster und
fordert Sie auf, die aktuelle angezeigte
Größe einzugeben.
In unserem Fall ist das 1 mm.
Danach bestätigen Sie mit OK.
.
