- Seite 1 Bedienungsanleitung USB-DigitalmikroSkop...
-
Seite 2: Inhaltsverzeichnis
Technische Informationen Systemvoraussetzungen Technische Daten Serviceabwicklung Entsorgung inverkehrBringer LEUCHTTURM ALBENVERLAG GmbH & Co. KG Am Spakenberg 45 21502 Geesthacht, Deutschland Tel.: +49 (0) 4152 / 801 – 0 Fax: +49 (0) 4152 / 801 - 222 E-Mail: info@leuchtturm.de Internet: www.leuchtturm.com... -
Seite 3: Sicherheitshinweise

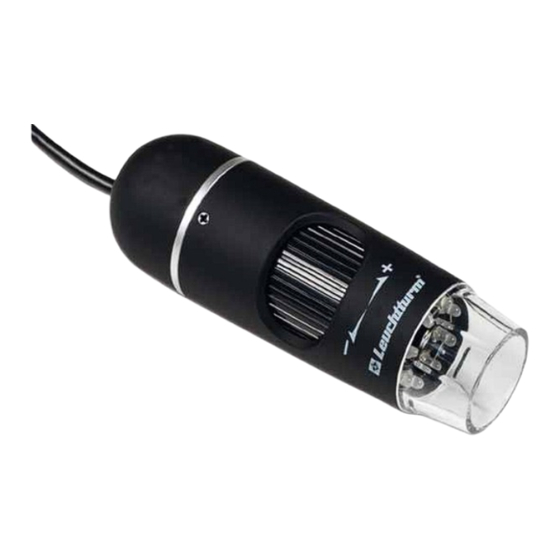

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein LEUCHTTURM Produkt entschieden haben. Dieses hochwertige USB-Digitalmikroskop ist mit 5 Megapixeln und einer bis zu 300-fachen Vergrößerung auf dem aktuellsten Stand der Technik. Darüber hinaus ist es kompatibel mit den neusten Windows- und Mac-Betriebssystemen. -
Seite 4: Benutzung
Benutzung ❒ Berühren Sie die Linse nicht, um Kratzer und Fingerabdrücke zu vermeiden. ❒ Schauen Sie nicht direkt in die LED-Lampen, wenn diese eingeschaltet sind. Das Licht könnte Ihren Augen schaden. ❒ Trennen Sie das Gerät nicht vom USB-Anschluss, solange die LEDs eingeschaltet sind. Dies kann zum Verlust einiger Informationen oder Beschädigung der Schaltung führen. -
Seite 5: Softwareinstallation
SoftwareinStallation 1. Legen Sie die Installations-CD in das Laufwerk Ihres Computers ein. 2. Für Windows-Nutzer: Der Installationsassistent öffnet sich automatisch. Installieren Sie die Software, indem Sie auf die Schaltfläche Install MicroCapture Pro klicken. Der Assistent begleitet Sie durch den weiteren Prozess. Falls sich der Installationsassistent nicht automatisch öffnet, wählen Sie auf der CD die Datei setup.exe aus. - Seite 6 Für Mac-Nutzer: Öffnen Sie den Ordner mac auf der Installations-CD. Kopieren Sie die Datei MicroCapture_Pro_Package auf Ihren Schreibtisch. Öffnen Sie die kopierte Datei mit einem Doppelklick. Der Installationsassistent wird gestartet und führt Sie durch den weiteren Prozess. Für einen schnelleren und einfacheren Zugriff auf die Software, empfehlen wir Ihnen nach der Installation eine Verknüpfung zum Programm zu erstellen und diese auf Ihren Schreibtisch zu legen.
-
Seite 7: Vorbereitungen Vor Dem Gebrauch
vorBereitUngen vor Dem geBraUch 1. Falls noch nicht geschehen, verbinden Sie das USB-Digitalmikroskop mit Ihren Computer (über den USB-Anschluss). 2. Starten Sie die Software mit einem Doppelklick auf das Symbol auf Ihrem Desktop / Schreibtisch. Das folgende Programmfenster öffnet sich: 3. -
Seite 8: Fotos Und Videos Aufnehmen
fotoS UnD viDeoS aUfnehmen Einstellmöglichkeiten Die Software bietet verschiedene Einstellungen für die Aufnahme von Fotos und Videos. Diese finden Sie im Hauptmenü unter Optionen: Resolution Auswahl der Bildauflösung Datum / Zeit Ein- / Ausblenden von Datum und Uhrzeit (wird nicht auf dem Foto / Video gespeichert) Sprache Auswahl der Menüsprache in der Software Fadenkreuz... -
Seite 9: Fotos Aufnehmen
Fotos aufnehmen Um Fotos aufzunehmen, haben Sie verschiedene Möglichkeiten: a. Wählen Sie im Hauptmenü Erfassen > Foto. b. Klicken Sie auf das Symbol (Foto). c. Drücken Sie den Auslöser am Anschlusskabel des Gerätes. Die aufgenommenen Fotos werden auf Ihrem Computer im Ordner Microcapture_Photo gespeichert. Über Datei >... -
Seite 10: Videos Aufnehmen
Tipp • Wenn sich der Mauszeiger über einer Miniaturansicht befindet, wird das ausgewählte Foto im Hauptbereich des Programmfensters angezeigt. • Wenn Sie mit der rechten Maustaste auf eine Miniaturansicht klicken, erhalten Sie ein Untermenü, mit dem Sie verschiedene Aktionen für das ausgewählte Foto ausführen können: Öffnen Foto in der Bildvorschau öffnen (siehe auch Kapitel Bildbearbeitung) Speichern... - Seite 11 Gleichzeitig werden die Videos als Miniaturansicht auf der rechten Seite im Programmfenster angezeigt: Tipp • Wenn Sie mit der rechten Maustaste auf eine Miniaturansicht klicken, erhalten Sie ein Untermenü, mit dem Sie verschiedene Aktionen für das ausgewählte Video ausführen können: Öffnen Video in separatem Fenster abspielen Speichern...
-
Seite 12: Timer
Timer Sie haben die Möglichkeit einen Timer für die Aufnahme von Fotos und Videos einzustellen. Klicken Sie dazu auf das Symbol (Zeitgeber), das folgende Fenster öffnet sich: Nun können Sie folgende Einstellungen vornehmen: Foto / Video Wählen Sie, ob Fotos oder Videos aufgenommen werden sollen. Startzeit Startzeit der Aufnahme festlegen Intervall (Sek.) -
Seite 13: Bildbearbeitung
BilDBearBeitUng Die Software verfügt zusätzlich über ein Bildbearbeitungsprogramm. Um ein aufgenommenes Foto zu bearbeiten, öffnen Sie es mit einem Doppelklick auf die Miniaturansicht oder indem Sie mit der rechten Maustaste auf die Miniaturansicht klicken und dann Öffnen wählen. Das Foto öffnet sich in einem separaten Fenster: Hier haben Sie nun verschiedene Möglichkeiten das Foto zu bearbeiten: Foto speichern Foto zur weiteren Verwendung in die Zwischenablage kopieren... - Seite 14 Zeichnung Verschiedene Zeichenwerkzeuge: Linie, Pfeil, frei Hand, Rechteck In einem Untermenü können Sie die Eigenschaften der Linie festlegen: Hinweis Auswahlmöglichkeiten für die Texteingabe: Schriftart wählen, Textfarbe Zum Eingeben von Text, klicken Sie auf die Stelle im Foto, an der Sie den Text eingeben wollen. Messung Verschiedene Messwerkzeuge: Winkel (einfache Linie mit einem Start und einem...
-
Seite 15: Kalibrierung
Kalibrierung siehe hierzu Kapitel Kalibrierung kaliBrierUng Die Software bietet eine Kalibrierfunktion, mit der Sie genaueste Messungen auf Ihren Fotos durchführen können. Bevor Sie fotoS vermeSSen, Sollten Sie immer eine kaliBrierUng DUrchführen, Um Bei Der meSSUng korrekte werte zU erhalten. Um eine Kalibrierung vorzunehmen, gehen Sie bitte wie folgt vor: 1. - Seite 16 Ein separates Fenster öffnet sich: 6. Geben Sie nun manuell die tatsächliche Größe in mm des soeben festgelegten Abstandes in das Feld Istmaß ein. Auf dem oben gezeigten Bild wurde ein 1 mm-Abstand gemessen und daher die Zahl 1 in das Feld eingetragen. Die Software berechnet nun automatisch die eingestellte Vergrößerung.
-
Seite 17: Software Beenden
Der im Hauptprogramm oben rechts angezeigte Vergrößerungswert ist davon nicht betroffen. Das heißt, dass für alle zukünftig aufgenommenen Fotos nach wie vor der dort angezeigte Vergrößerungswert eingestellt ist. Soll der Wert ebenfalls auf null zurückgesetzt werden, wählen Sie Vorschauvergrößerung zurücksetzen. Vergrößerung einstellen Um einen Vergrößerungswert für ein einzelnes Fotos manuell festzulegen, wählen Sie Bildvergrößerung einstellen, geben Sie den Wert in das Feld ein und bestätigen Sie mit OK. -
Seite 18: Technische Informationen
techniSche informationen Systemvoraussetzungen • Betriebssystem: Windows XP / Vista / 7 / 8 / 10, Mac OS 10.6 oder höher • min. Prozessor Pentium 1800 oder vergleichbarer AMD Prozessor • 100 MB freier Festplattenspeicher • 512 MB RAM (Arbeitsspeicher) (empfohlen) • 24 Bit Farb-Videokarte • 64 MB Videospeicher (empfohlen) • USB 2.0-Schnittstelle... -
Seite 19: Serviceabwicklung
Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweisen, wenden Sie sich bitte an Ihren Händler oder setzen Sie sich direkt mit uns in Verbindung: LEUCHTTURM ALBENVERLAG GmbH & Co. KG Am Spakenberg 45 21502 Geesthacht, Deutschland Tel.: +49 (0)4152 / 801 –...
