I.B.U. Electronics IBU2 Ultimate Bedienungsanleitung Seite 10

• Tamiya TBU Anschluß
•
(siehe Seite 3 für Anschlußplan)
Die IBU2 Ultimate ermöglicht die Nutzung der Tamiya IR Einheit ohne Änderungen.
Verbinden Sie das IR Empfänger Kabel mit dem Empfänger Anschluß und die IR LED mit
dem LED Anschluß.
• IR Anschluß Heng Long / Taigen
•
(siehe Seite 3 für Anschlußplan)
Verbinden Sie das IR Kabel (Heng Long/Taigen) mit diesem Anschluß
• Entfernungs jumper
(siehe Seite 3 für Anschlußplan)
• XENON Anschluß
(siehe Seite 3 für Anschlußplan)
Verbinden Sie das Kabel der HL/Taigen Xenon Schußblitz-Einheit, dieser Anschluß ist
auch der Eingang des Schußknall Microschalters der Schußeinheit.
• Tamiya Recoil Anschluß
(siehe Seite 3 für Anschlußplan)
Die IBU2 Ultimate ermöglicht die Nutzung der Tamiya Rückzugseinheit ohne
Änderungen. Schließen Sie das Kabel einfach hier an.
• Heng Long/Taigen Turm und Oberwannen Anschluß
Verbinden Sie das 8-polige Oberwannenkabel mit diesem Anschluß.
(siehe Seite 3 für Anschlußplan)
IBU2 Ultimate Manual Ver. 1.0

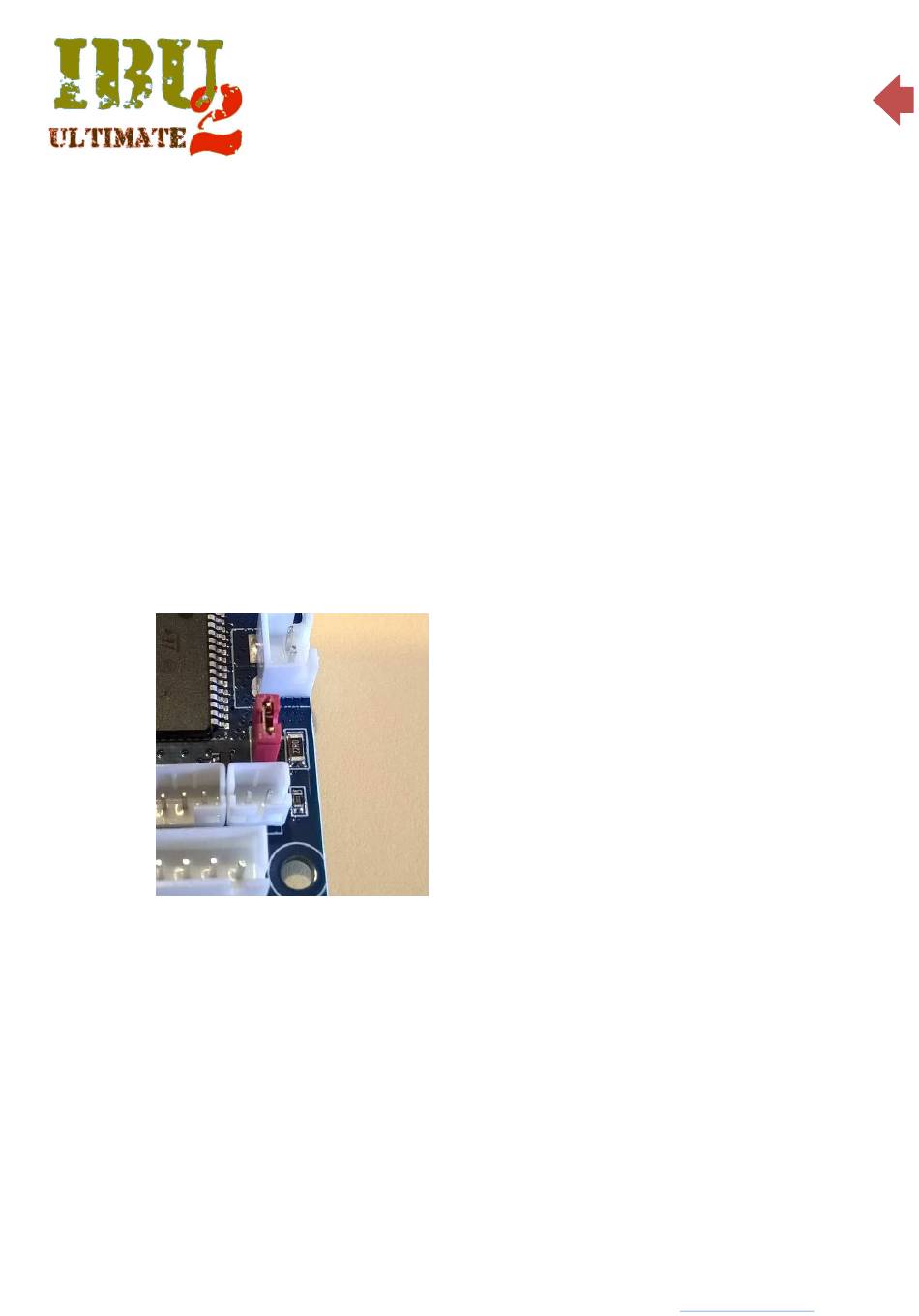

Wenn Sie den Typ "Bergepanzer"*
müssen Sie den roten jumper entfernen, um die
Reichweite des IR Signals auf ca. 1 meter zu
reduzieren.
*( siehe Abschnitt Konfiguration der IBU2 Ultimate)
user manual
gewählt haben,
© I.B.U. Electronics Systems Italy
www.ibu-electronics.com
10
