Istruzioni per l'uso
può causare la perdita di qualità o danni materiali.
>> Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere
c omprese nell'intervallo specificato.
Pericolo di danni materiali provocati da condizioni ambientali
inappropriate
Le condizioni ambientali non corrette possono danneggiare le cose.
>> Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione
diretta al sole, così come le vibrazioni e la pressione meccanica.
>> Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per
garantire un'adeguata ventilazione e la mobilità.
Il materiale d'installazione fornito in dotazione è adatto solo per l'installazione su
pietra massiccia o pareti di cemento.
>> Per altri tipi di pareti usare kit d'installazione appropriati.
>> V erificare la stabilità del sistema periodicamente dopo l'installazione.
1.2

Gruppi utente

A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di
lavorazione possono essere eseguite solo da personale specializzato.
Fasi di lavoro Gruppo di utenti
Installazione, rimozi- I consumatori e gli utenti con conoscenze meccaniche
one, cura, immagaz- di base possono eseguire questo lavoro.
zinamento, trasporto, >> Impedire ai bambini ed alle persone con disabilità
smaltimento mentali e motorie di utilizzare il prodotto!
Solo personale specializzato
Manutenzione, ripa-
>> Sono necessari speciali misure di sicurezza, cono
razione
scenze e strumenti!
Tab. 31: Gruppi utente
1.3

Livelli d'avviso

Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte
in caso di inosservanza.
Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di
inosservanza.
Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.
Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di
inosservanza.
40
67820_manual_DACH_V3.indd 40-41
2

Descrizione e Funzione

Il attacco a parete per TV serve per installare lo su pareti stabili e verticali. Il
design compatto e sottile supporta l'installazione individuale ed in economia
di spazio. Il supporto a parete è praticamente invisibile. Non è inclinabile né
orientabile.
2.1

Scopo della consegna

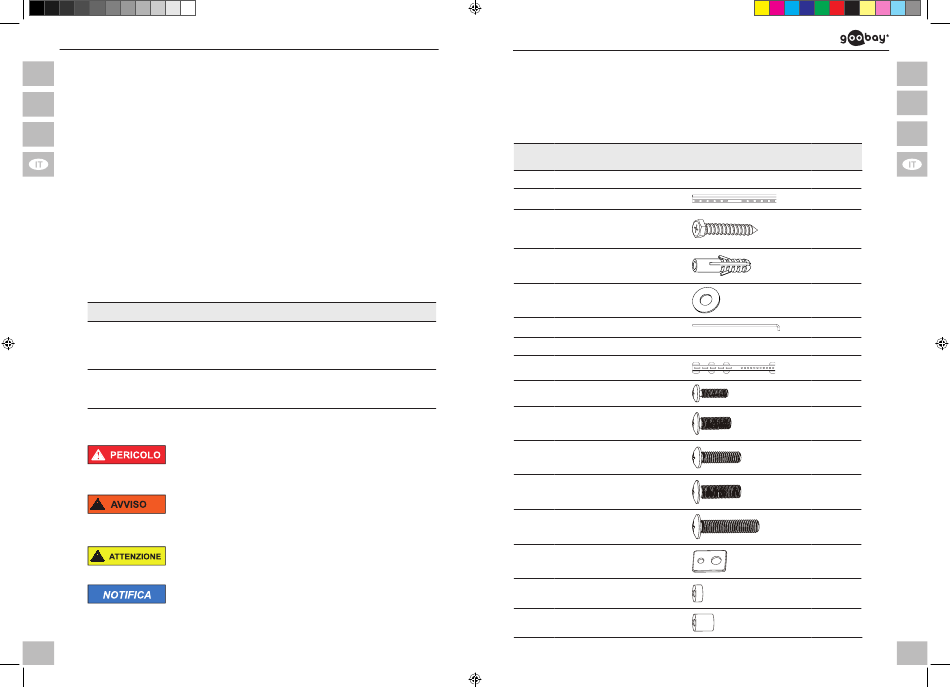

Parte Figura
Installazione su parete
Attacco a parete per TV
Viti per parete 6.3x55
Tassello per cemento
Distanziatore D6
Barra di sicurezza
Montaggio a pannello piatto
Staffa di collegamento
M5x14
M6x14
M6x30
M8x30
M8x50
Rondella
Distanziatore TV
Distanziatore TV
Tab. 32: Scopo della consegna
Scor-
Numero
ciatoia
A 1
W-A 4
W-B 4
W-C 4
C 1
B 2
M-A 4
M-B 4
M-C 4
M-D 4
M-E 4
M-F 4
M-G 8
M-H 8
41
