6 Umschaltventil

2010/03
Beim Wechsel des Drei-Wegeventils oder des
Motors müssen Sie bei der Montage auf die
richtige Einbaulage achten!
Im stromlosen Zustand muss der untere Abzweig
geschlossen sein.

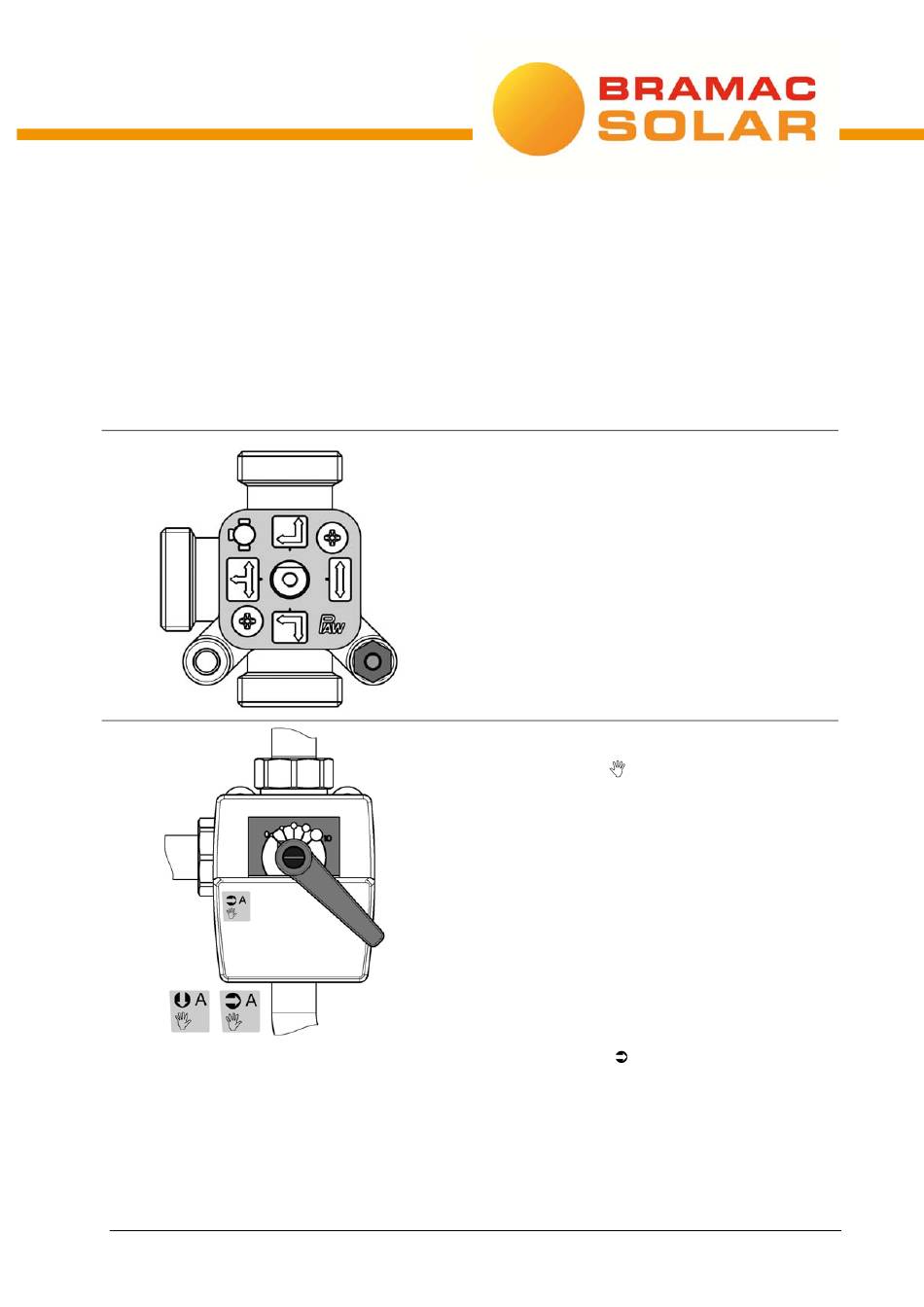

6. Drehen Sie die Achse so, dass die
abgeflachte Seite nach oben zeigt.
7. Legen Sie die Skala so auf das Ventil wie in
der neben stehenden Abbildung gezeigt.
8. Schrauben Sie die Skala mit den zwei
Schrauben fest.
9. Schrauben Sie die Verdrehsicherung in die
rechte untere Aufnahme ein.
10. Schalten Sie den Stellmotor am Wahlschalter
auf Handbetrieb [
11. Legen Sie die Skala ein und stecken Sie den
Hebel auf die Achse (Zeiger auf „0").
12. Stecken Sie den Stellantrieb auf die Achse.
Achten Sie darauf, dass die Verdrehsicherung
in die Nut fasst.
13. Schrauben Sie den Knauf/Stellmotor mit der
Schraube am Ventil fest.
14. Schalten Sie den Wahlschalter auf
Automatikbetrieb [ A].
