Inhaltszusammenfassung für Eccotemp CEI-12
-
Seite 2: Inhaltsverzeichnis
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Inhaltsverzeichnis Betrieb und Instandhaltung ________________________________________________ 4 WARNUNGEN _________________________________________________________ 5 Einsatzzweck und Vorteile des CEI-12 _________________________________________ 6 Funktionen und Features _________________________________________________ 6 Erste Schritte _________________________________________________________ 8... -
Seite 3: Betrieb Und Instandhaltung
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Betrieb & Instandhaltung – CEI-12 Dieses Handbuch hat zwei Funktionen: Erstens, um dem Installateur grundlegende Anweisugen und Empfehlungen zur einwandfreien Installation und Einstellung des Durchlauferhitzers zu geben;... - Seite 4 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 WICHTIGE SICHERHEITSINFORMATIONEN. LESEN SIE ALLE ANLEITUNGEN VOR GEBRAUCH Stellen Sie sicher, daß Sie die gesamte Anleitung zu Betrieb und Instandhaltung gelesen und verstanden haben vor der Installation oder dem Einsatz dieses Durchlauferhitzers.
-
Seite 5: Warnungen
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 GEFAHR! MODELLE FÜR ERDGAS Erdgas hat einen Geruchsstoff beigemengt, um ausströmendes Gas leichter zu entdecken. Einige Leute sind aber physisch nicht in der Lage, diesen Geruchsstoff zu erkennen. -
Seite 6: Einsatzzweck Und Vorteile Des Cei-12

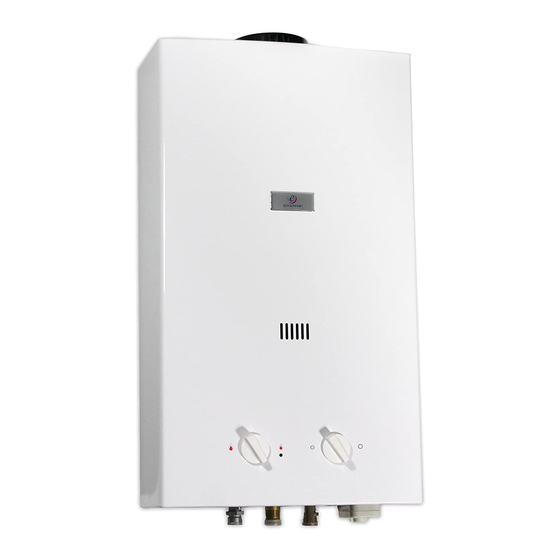

Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Einsatzzweck und Vorteile des CEI-12 Der Eccotemp CEI-12 ist ein mit flüssigem Propangas befeuerter Durchlauferhitzer, der fast überall bis zu 2 bis 2,65 Gallonen (bis zu 12 Liter) Warmwasser erzeugt. Die Einheit hat standardmäßige 1/2 “NPT (BSP für europäische Modelle) Rohranschlüsse. - Seite 7 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Konstruktion und Bezeichnung der Teile für das CEI-12 Abgaskanal-System Temperaturregler Leitung Feuer-Fenster Glimmerplatte Aluminiumfolie für Abdeckung Knopf Temperaturregler Hitzebeständige Platte für Zünder Zünderungshalterung Zünder...
-
Seite 8: Erste Schritte
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Erste Schritte 1. Prüfen Sie, ob die Verpackung beschädigt ist. Durch den Transport verursachte Schäden sind sofort zu melden. 2. Prüfen Sie, ob alle Teile vorhanden sind: a. -
Seite 9: Betrieb Und Starten
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Betrieb und Starten 1. Drehen Sie die Wasserzufuhr auf. Prüfen Sie, ob Sie genügenden, bleibenden Wasserdruck zwischen 0,25 und etwa 10 (PW) (bar) haben. - Seite 10 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installationsanleitung Der Durchlauferhitzer muss von einem Fachmann installiert werden, der eine BERECHTIGTE GAS-INSTALLATEUR GENEHMIGUNG hält. Der reibungslose Betrieb vom Eccotemp CEI-12 Wasserdurchlauferhitzer hängt weitgehend von der KORREKTEN Installation ab.
-
Seite 11: Die Gasanschlussrohre Müssen Folgenden Durchmesser Haben: 15 Mm
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installationsanweisungen Fortsetzung... 2.4. Setzen Sie einen geeigneten Gashahn (nicht enthalten) in der Gasversorgungsleitung an, so nahe wie möglich an den Wasserdurchlauferhitzer. 2.4.1. Die Gasanschlussrohre müssen folgenden Durchmesser haben: 15 mm 2.5. - Seite 12 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installationsanweisungen Fortsetzung... 3. Positionierung - Für einen korrekten Betrieb des Wasserdurchlauferhitzers muss er in einer senkrechten Position installieren werden. - Verwenden Sie die im Lieferumfang enthaltene Montageschablone.
-
Seite 13: Installation Des Wasserdurchlauferhitzers
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installation des Wasserdurchlauferhitzers Typische Installation (Manche Elemente Gelten Möglicherweise Nicht) HINWEIS: Örtliche oder behördlichen Vorschriften der Klemptnerarbeit können sich von den bereitgestellten Anweisungen oder Diagramme variieren und Vorrang vor den Anweisungen haben. -
Seite 14: Montage Des Wasserdurchlauferhitzers
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Montage des Wasserdurchlauferhitzers 1706.88 mm Stellen Sie sicher, dass die Stelle des Geräts einen einfachen Zugriff und Betrieb ermöglicht. Im Falle einer Trockenbauwand oder Betonwand, Trockenmauerdübel oder Ankerschrauben verwenden. - Seite 15 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installationsanweisungen Fortsetzung..Installation Standards Abstand über Anstieg, 12 in (30 cm) 12 in (30 cm) Terrasse, Veranda, Deck, oder Balkon Abstand zum Fenster oder 4 ft (1.2 m) unter oder an...
- Seite 16 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Abstand zur Außenecke Abstand zur Innenecke Abstand zu jeder Seite der 3 ft (91 cm) innerhalb einer Mittellinie erweitert sich Höhe 15 ft über die Meter / über Meter / Regulator...
-
Seite 17: Montage Der Abdeckung
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installationsanweisungen Fortsetzung..4. Ableitung der verbrannten Gase 4.1. Abgasrohr der verbrannten Gase. Abgasrohr der verbrannten Gase muss folgende Durchmesser haben, je nach Modell: • CEI-12 kann nur an die folgenden Arten von Verbrennungsprodukt Abgasrohre befestigt werden: Das Rohr für den Einbau der Lüftungsklappe auf der Außenseite ist 1 Meter. - Seite 18 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Installationsanweisungen Fortsetzung..6. Steuergeräte für die Ableitung der Gase (TTB) 6.1. Die T.T.B. Sicherheitselement, mit dem der Wasserdurchlauferhitzer ausgestattet ist, sorgt dafür, dass die Verbrennungsprodukte richtig entlüftet warden, und sollte daher nicht abgeschaltet werden, und unkontrollierte Eingriffe sollten nicht durchgeführt werden.
-
Seite 19: Vorbeugende Wartung
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Vorbeugende Wartung GEGEN KALK In bestimmten Gebieten mit hartem Wasser, wird empfohlen, die Leistungstemperatur zu beschränken, die mit dem Temperaturwahlschalter eingestellt wird, um die Absetzung von Kalk zu vermeiden, die den Wärmeübergang beeinträchtigen kann. -
Seite 20: Einstellung
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Einstellung Die Temperatur des abfliessenden Wassers ist abhängig von der Temperatur des zufliessenden Wassers, abgeglichen mit der zugeführten Wärmemenge. Seien Sie äusserst vorsichtig in der Einstellung der abfliessenden Wassertemperatur. - Seite 21 Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 SCHICKEN SIE DAS GERÄT NICHT ZURÜCK: Falls Probleme auftreten, Setzen Sie sich direkt mit Eccotemp oder mit einer ihrer internationalen Vertriebsgesellschaften (auf Seite 1) in Verbindung! Fehlerbehebung Das Gerät startet nicht –...
-
Seite 22: Fehlersuche
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Fehlersuche Fortsetzung... c. Das Gas geht aus. Propangaszylinder sind manchmal mit Luft kontaminiert, vor allem neue Zylinder bei ihrer ersten Füllung. Wiederholen Sie den AN und AUS Zyklus durch das mehrmalige An- und Ausschalten der Abflussvorrichtung, um die Luft vom Gas abzuführen. -
Seite 23: Andere Produkte
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Fehlersuche Fortsetzung... Falls Sie noch immer Schwierigkeiten haben, oder sich an einem modifizierten Wassersystem befinden, setzen Sie sich mit dem technischen Support auf Seite 1 in Verbindung. -
Seite 24: Garantie
Telefon: 866-356-1992 | Email: Support@eccotemp.com | Anschrift: 315 - A Industrial RD Summerville, SC 29483 3 Eccotemp Systems, LLC Informationen zur beschränkten Garantie Modell (e) CEI -12 Eccotemp garantiert hiermit, dass dieses Produkt frei von Fabrikations- und Materialfehlern ist, wenn die Installation und der Betrieb nach Anleitung des Eccotemp betrieben wird. - Seite 25 Gewährleistungsanspruch zustimmt, wird Eccotemp Systeme nach eigenem und ausschließlichem Ermessen, den Gewährleistungsanspruch solcher Fehler, Fehlfunktionen befriedigen, oder die Nichtübereinstimmung dieser Garantie. Um einen Garantieanspruch zu machen, muss der Besitzer den Fehler am Gerät bei Eccotemp melden, um die hier beschriebenen Garantiebedingungen zu erfüllen.
