PRÄSENZMELDER
• PD 180i/R
www.esylux.com
D
PRÄSENZMELDER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen
ESYLUX Produktes. Um ein einwandfreies Funktionieren zu
gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig
durch und bewahren Sie sie auf, um gegebenenfalls zukünftig
nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von
autorisiertem Fachpersonal unter Berücksichtigung der
landesüblichen Installationsvorschriften/-normen
ausgeführt werden. Vor der Montage des Produktes ist
die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch
(wie in der Bedienungsanleitung beschrieben) bestimmt.
Änderungen, Modifikationen oder Lackierungen dürfen
nicht vorgenommen werden, da ansonsten jeglicher
Gewährleistungsanspruch entfällt. Sofort nach dem
Auspacken ist das Gerät auf Beschädigungen zu prüfen.
Im Falle einer Beschädigung darf das Gerät keinesfalls
in Betrieb genommen werden. Wenn anzunehmen ist,
dass ein gefahrloser Betrieb des Gerätes nicht gewähr-
leistet werden kann, so ist dieses unverzüglich außer
Betrieb zu nehmen und gegen unbeabsichtigten Betrieb
zu sichern.
2 • BESCHREIBUNG
Der ESYLUX PD 180i/R ist ein Präsenzmelder mit
180° Erfassungsbereich für die Wandmontage.
Speziell geeignet für den Einsatz in Räumen und
Durchgangsbereichen mit Tageslichtanteil.
Automatische Lichtsteuerung in Abhängigkeit von
Anwesenheit und Tageslicht. Zusätzlicher Schaltkontakt
„HLK" zur Ansteuerung von Heizung-Lüftung-Klima in
Abhängigkeit von Anwesenheit. Programmierbar per
Fernbedienung, somit schnelles und exaktes Einstellen
diverser Parameter ganz ohne Werkzeug.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Die empfohlene Montagehöhe beträgt 1,10 - 2,20 m.
Mit steigender Montagehöhe wird die Reichweite
größer, die Empfindlichkeit wird jedoch kleiner.
Die Bewegung quer zum Melder ist optimal für eine
Auslösung. Bei einem direkten und frontalen Zugehen
ist es für den Melder schwieriger eine Bewegung zu
erkennen, somit ist die Reichweite deutlich geringer.
• Die Platzierung des Melders sollte entsprechend den
räumlichen Gegebenheiten und Anforderungen
erfolgen (Abb. 1a (1) Frontal zum Melder (2) Quer zum Melder).
• Vor der Montage des Produktes ist die Netzspannung
freizuschalten.
Der Präsenzmelder ist in der Standard-Ausführung
für die Unterputzmontage ausgelegt (Abb. 2a/3a).

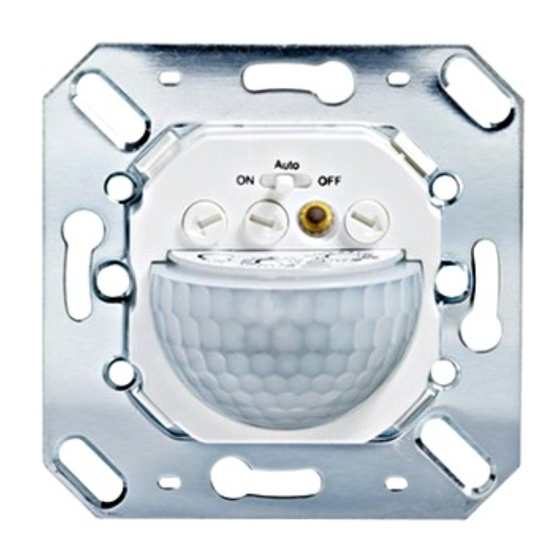

Der Sensoreinsatz (Abb. 2b/3b) ist kombinierbar mit
einer IP 20 (Abb. 2) oder einer IP 44 Abdeckung
(Abb. 3). Abdeckungen sind nicht im Lieferumfang,
separat bestellen. Sensoreinsatz (Abb. 2b/3b) gemäß
Anschlussplan (Abb. 4) anschließen und je nach ver-
wendeter Abdeckung gemäß Abb. 2 oder 3 montieren.
(4.1) Standardbetrieb
(4.2) Standardbetrieb mit zusätzlicher Ansteuerung durch
Schließtaster. Bei Bedarf kann das Licht durch Taster
manuell ein- bzw. ausgeschaltet werden
• Für die Aufputzmontage wird eine AP-Dose (Zubehör)
benötigt (Abb. 2d/3d).
• Hinweis: Bei Montage mit einer Hohlwanddose oder
bei Verwendung der IP 44 Abdeckung sind die
Montagekrallen (Abb. 2c/3c) zu entfernen.
• Der Präsenzmelder verfügt über eine zusätzliche
vertikale Erfassungsebene, diese kann mittels
beiliegender Abdeckkappe (Abb. 2e/3e) ausgeblendet
werden, um somit ungewolltes Schalten (z. B. durch
Kleintiere) zu vermeiden (Abb. 1b).
4 • INBETRIEBNAHME
Individuelle Einstellungen können einfach per Fern-
bedienung (Abb. 6) vorgenommen werden oder manuell
über die Einstellelemente (Abb. 5a - 5d).
• Netzspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von
ca. 60 Sek.
Die rote LED signalisiert die Zustände des Kanal 1 =
Beleuchtung und die grüne LED den Kanal 2 = HLK.
Rote LED und grüne LED blinken langsam (f = 1 Hz) =
EEPROM ist leer.
Rote LED und grüne LED blinken schnell (f = 4 Hz) =
EEPROM hat Daten aus Fernbedienungseinstellung
gespeichert. Angeschlossene Beleuchtung ist
eingeschaltet.
• LED-Anzeige nach warm-up
Das Umgebungslicht liegt unterhalb des voreinge-
stellten Lichtwertes ➞ danach ist die LED als Anzeige
für die Bewegungserfassung aktiv = 2 x kurzes Blitzen
je erfasster Bewegung (rote und grüne LED).
Angeschlossene Beleuchtung ist eingeschaltet.
Das Umgebungslicht liegt über dem voreingestellten
Lichtwert ➞ die rote und grüne LED sind aus.
Auch keine Anzeige der Bewegungserfassung.
Angeschlossene Beleuchtung ist aus.
4.1 Betriebsmodi für Kanal 1 = Beleuchtung
Funktion der„Vollautomatik"/„Halbautomatik"
„Vollautomatik" und „Halbautomatik" können per Taste
A
auf der IR-Fernbedienung ausgewählt werden.
M
(siehe Abschnitt Einstellungen per Fernbedienung –
Taste
)
A
M
4.1.1 Betriebsart „Vollautomatik"
Die Beleuchtung wird automatisch eingeschaltet, wenn
der Melder durch Bewegung ausgelöst wurde und das
Umgebungslicht den voreingestellten Lichtwert unter-
schritten hat. Das Licht wird automatisch ausgeschaltet
bei Abwesenheit von Bewegungen und wenn die
voreingestellte Nachlaufzeit abgelaufen ist.
Um plötzliche Helligkeitswechsel bei Anwesenheit durch
unerwünschtes Ein-/Ausschalten der Beleuchtung zu
vermeiden, wird der Melder ausschließlich zeitverzögert
ausgelöst. Zum Beispiel: Eine vorbeiziehende Wolke
wäre in der Lage, ein unnötiges Schalten zu verursachen.
Zeitverzögerung von „hell zu dunkel": 30 Sek.
Zeitverzögerung von „dunkel zu hell": 5 Min.
Zusätzliche manuelle Beleuchtungssteuerung im Vollautomatikmodus
Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung
Taste
oder durch Betätigen des externen Tasters
ON/OFF
(Taster – Arbeitsstrom – mit N-Leiter-Anschluss), welcher
mit der „S"-Klemme des Melders verbunden ist, manuell
eingeschaltet oder ausgeschaltet werden (Abb. 4.2).

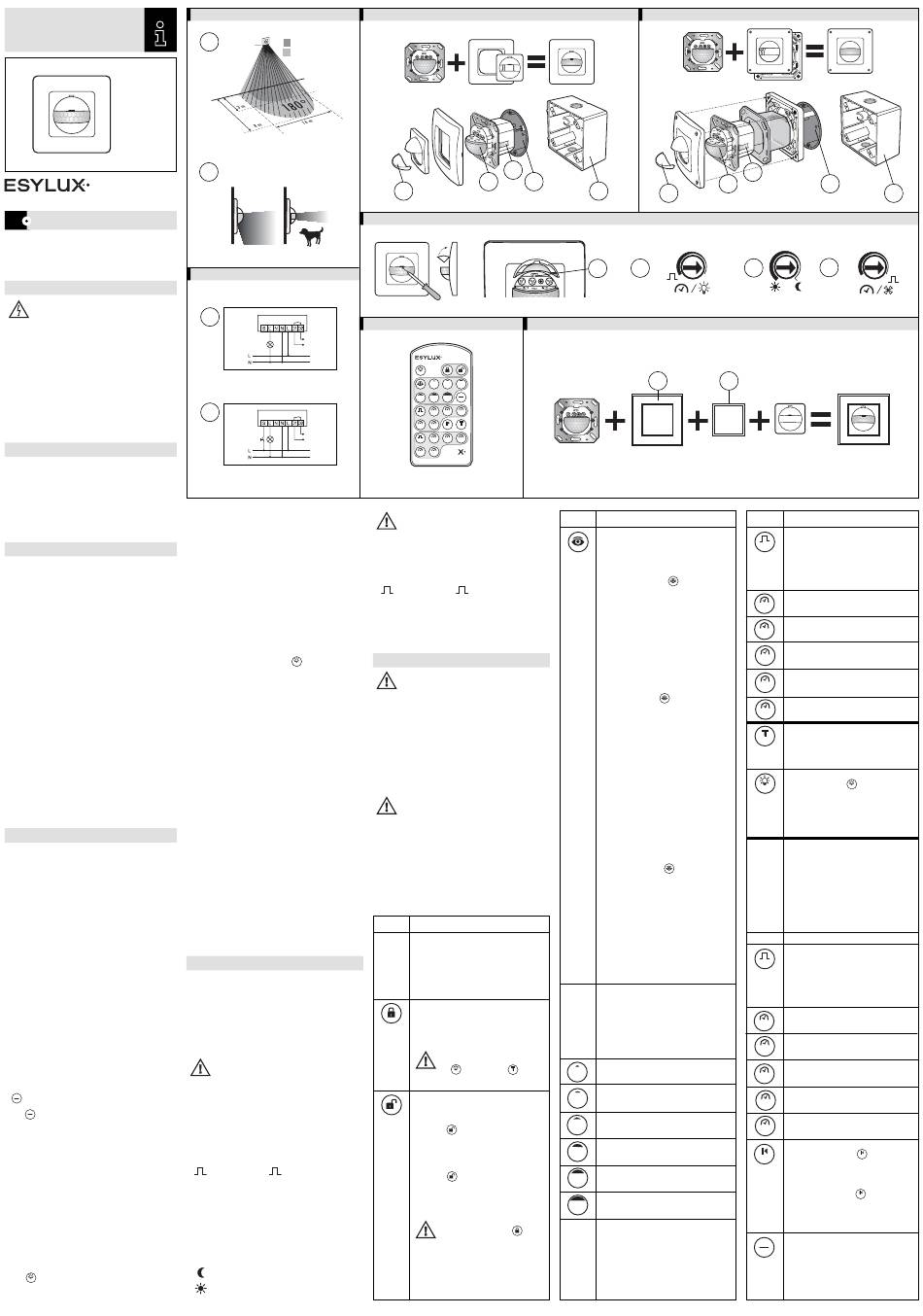

ABB. 1
1a
1
1,10 - 2,20 m
2
1b
ABB. 4
4.1
R2
4.2
R2
Wird trotz hoher Raumhelligkeit (Umgebungslicht ist höher
als der eingestellte Lichtwert) das Kunstlicht manuell ein-
geschaltet, bleibt die Beleuchtung so lange eingeschaltet,
wie der Melder noch eine Bewegung erfasst. Nach
Erfassen der letzten Bewegung wird die Beleuchtung aus-
geschaltet, nachdem die eingestellte Nachlaufzeit abge-
laufen ist. Jedoch wird zur effektiven Energieeinsparung
die Beleuchtung automatisch nach 30 Min. ausgeschaltet,
auch wenn noch Bewegung erfasst wird oder die
Nachlaufzeit aktiv ist. Die Beleuchtung kann jederzeit
danach wieder manuell geschaltet werden. Wird das
Kunstlicht manuell ausgeschaltet, bleibt die Beleuchtung
so lange ausgeschaltet, wie der Melder noch eine
Bewegung erfasst. Nach Erfassen der letzten Bewegung
kehrt der Melder zum vorherigen Einstellmodus zurück,
erst nachdem die Nachlaufzeit abgelaufen ist.
4.1.2 Betriebsart „Halbautomatik"
Wenn „Halbautomatik" gewählt wurde, muss die
Beleuchtung per IR-Fernbedienung
oder durch
ON/OFF
Betätigen des externen Tasters (Taster – Arbeitsstrom –
mit N-Leiter-Anschluss), welcher mit der „S"-Klemme
des Melders verbunden ist, eingeschaltet werden.
Das bedeutet, der Melder kann nicht durch Bewegungen
ausgelöst werden.
Wird trotz hoher Raumhelligkeit (Umgebungslicht ist
höher als der eingestellte Lichtwert) das Kunstlicht
manuell eingeschaltet, bleibt die Beleuchtung so lange
eingeschaltet, wie der Melder noch eine Bewegung erfasst
(die Lichtmessung ist deaktiv). Nach Erfassen der letzten
Bewegung wird die Beleuchtung ausgeschaltet, nachdem
die eingestellte Nachlaufzeit abgelaufen ist. Jedoch wird
zur effektiven Energieeinsparung die Beleuchtung
automatisch nach 30 Min. ausgeschaltet, auch wenn noch
Bewegung erfasst wird oder die Nachlaufzeit aktiv ist.
Die Beleuchtung kann jederzeit danach wieder manuell
geschaltet werden.
Wird bei geringer Raumhelligkeit (Umgebungslicht ist unter
dem eingestellten Lichtwert) das Kunstlicht manuell einge-
schaltet, bleibt die Beleuchtung so lange eingeschaltet, wie
der Melder noch eine Bewegung erfasst (die Lichtmessung
ist aktiv). Nach Erfassen der letzten Bewegung wird die
Beleuchtung ausgeschaltet, nachdem die eingestellte
Nachlaufzeit abgelaufen ist. Steigt jedoch der Tageslicht-
anteil an und das Umgebungslicht übersteigt den einge-
stellten Lichtwert, so schaltet der Melder die Beleuchtung
automatisch 5 Min. nach dem Erreichen des eingestellten
Lichtwertes aus. Die Beleuchtung kann jederzeit danach
wieder manuell geschaltet werden.
4.2 Betriebsmodi für Kanal 2 = HLK
Der HLK-Kanal (Heizung, Ventilator, Klimaanlage etc.)
wird nur automatisch geschaltet, wenn der Melder durch
Bewegung ausgelöst wurde und wird nicht durch den
Lichtwert kontrolliert.
5 • EINSTELLUNG PER EINSTELLELEMENTE
• Schalter ON/OFF/AUTO (Abb. 5a)
Die Beleuchtung kann über den Schiebeschalter wie
folgt geschaltet werden.
Position ON
= Beleuchtung ist permanent EIN, der
Bewegungsmelder ist nicht aktiv.
Position OFF = Beleuchtung ist permanent AUS, der
Bewegungsmelder ist nicht aktiv.
Position AUTO = Automatik-Modus siehe Abschnitt
4.1 Betrieb.
HINWEIS: Die Funktion der Fernbedienung ist nur im
„AUTO"-Modus möglich.
• Einsteller: Nachlaufzeit = Beleuchtung (Abb. 5b)
Die Zeit kann zwischen 15 Sek. und 30 Min. gewählt
werden.
TEST: Steht der Pfeil auf „TEST" ist der „Testmodus"
gewählt, d. h.:
• Der Lichtwert ist deaktiviert.
• Sobald der Melder durch Bewegung ausgelöst
wurde, leuchtet die rote LED sowie die
angeschlossene Beleuchtung wiederholt im
Rhythmus 1 Sek. EIN, 2 Sek. AUS.
: Steht der Pfeil auf
, ist „Kurzimpuls"
gewählt, d. h.:
• Der Melder reagiert auf Bewegungen sowie auf
den voreingestellten Umgebungslichtwert.
• Sobald der Melder durch Bewegung ausgelöst
wurde, wird die rote LED und die Beleuchtung
(Relais 1) wiederholt für 1 Sek. eingeschaltet
und dann für 9 Sek. ausgeschaltet.
• Einsteller: Lichtwerte LUX = Beleuchtung (Abb. 5c)
Die Lichtwerte können zwischen 5 Lux und 2000 Lux
gewählt werden.
: Lichtwert beträgt ca. 5 Lux
: Tag-/Nachtbetrieb
ABB. 2
Auto
ON
OFF
ON
Aut
o
OF
F
2c
2b
2a
2e
ABB. 5
Auto
ON
OFF
30
16
LUX
+
-
ABB. 6
ABB. 7
ON/OFF
100
250
400
LUX
LUX
LUX
A
600
800
20 00
M
LUX
LUX
LUX
1
2
5
min
min
min
PULSE
c1
10
15
min
min
RESET
TEST
1
5
15
PULSE
min
min
min
c2
30
60
min
min
Mobil-PDi/MDi
HINWEIS: Wird beim Drehen des LUX-Reglers (ausgehend
vom Mond-Symbol) der aktuelle Umgebungslichtwert
erreicht, wird dies durch das Aufleuchten der roten LED
angezeigt (LED ist somit Einstellhilfe). Die LED erlischt nach
30 Sek. automatisch.
• Einsteller: Nachlaufzeit Kanal 2 = HLK (Abb. 5d)
Die Zeit kann variabel zwischen 5 Min. und 120 Min.
gewählt werden.
: Steht der Pfeil auf
, ist „Kurzimpuls"
gewählt, d. h.:
• Der Melder reagiert nur auf Bewegungen und
wird nicht durch den Lichtwert kontrolliert.
• Sobald der Melder durch Bewegung ausgelöst
wurde, ist die grüne LED und der Kanal 2 für
5 Sek. eingeschaltet und dann 5 Sek. aus-
geschaltet.
6 • EINSTELLUNG PER FERNBEDIENUNG
HINWEIS: Die Funktion der Fernbedienung ist nur im
„AUTO"-Modus möglich.
Mit der Fernbedienung Mobil PDi/MDi (Abb. 6) können
Sie die Einstellungen bequem vom Boden ohne Leiter und
Werkzeug vornehmen.
Die Werte der Einstellelemente (Abb. 5) werden bei der
Benutzung der Fernbedienung überschrieben. Sämtliche
Eingaben per Fernbedienung werden dauerhaft
gespeichert (EEPROM). Bei Stromaufall bleiben die Werte
erhalten. Durch Drücken der RESET-Taste während die
IR-Fernbedienung nicht gesperrt ist, werden die
Informationen im EEPROM gelöscht und der Melder
arbeitet in Abhängigkeit der Einstellelemente (Abb. 5).
HINWEIS: Die gespeicherten Fernbedienungseingaben werden
auch gelöscht wenn die Einstellelemente (Abb. 5) verändert
werden, dann ist jeweils der Wert der Einsteller wieder
aktiv.
Für einen optimalen Empfang richten Sie die Fernbe-
dienung bei der Programmierung auf den Präsenzmelder.
Bitte beachten Sie, dass bei direkter Sonneneinstrahlung
die Standardreichweite von ca. 6 m bedingt durch den
Infrarotanteil der Sonne stark reduziert werden kann.
Taste
Funktionsbeschreibung
Signalempfang:
Die rote oder grüne LED blinkt für 2 Sek. ➞
-
das Signal von der Fernbedienung
wurde verstanden.
Die rote oder grüne LED blitzt 2 x kurz ➞
-
das Signal von der Fernbedienung
wurde nicht verstanden.
Programmiermodus sperren
Durch Drücken dieser Taste wird der
Programmiermodus beendet.
Melder reagiert nun automatisch
entsprechend den eingestellten Werten.
HINWEIS: Im Modus „Programmiermodus
gesperrt" sind nur die Tasten LICHT ON/
OFF
und die Taste TEST
bedienbar,
ON/OFF
TEST
alle anderen Tasten sind gesperrt.
Programmiermodus öffnen
Durch Drücken dieser Taste wird der
Programmiermodus geöffnet.
1. Die angeschlossene Beleuchtung ist AUS.
- Taste
drücken, Beleuchtung
schaltet EIN/AUS.
Die rote und grüne LED leuchten
permanent so lange sich der Melder im
Programmiermodus befindet.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste
drücken, Beleuchtung
schaltet AUS.
Die rote und grüne LED leuchten
permanent so lange sich der Melder im
Programmiermodus befindet.
HINWEIS: Wird der Programmiermodus
nicht durch Drücken der Taste
ge-
schlossen, schließt der Melder automatisch
den Programmiermodus 10 Min. nach dem
letzten Betätigen einer Taste.
Der Melder reagiert im Programmiermodus
nicht auf Bewegungen.
ABB. 3
Auto
ON
OFF
2d
3e
5
2
10
1
min.
16
30
5a
5b
30
15
min.
Test
5
2
1
10
15
min.
30
sec.
min.
T est
7a
Auto
ON
OFF
Taste
Funktionsbeschreibung
Einlesen des aktuellen Umgebungslichtes als Ein-/
Ausschaltwert für die Beleuchtung
• Der Bereich des aktuellen Umgebungslichtwertes
(zwischen 5 - 2000 Lux) kann als Schaltwert
eingelesen werden.
Merke: Drücken Sie
während die
IR-Fernbedienung nicht gesperrt ist.
Schnelles Blinken von der roten LED
signalisiert, dass der aktuelle Um-
gebungslichtwert zu hell ist (> 2000 Lux)
oder zu dunkel (< 5 Lux), d. h., der
aktuelle Umgebungslichtwert kann nicht
eingelesen werden.
2 Möglichkeiten des Einlesens:
1. Aktuelle Lichtverhältnisse einlesen als Einschalt-
wert (wenn die Beleuchtung ausgeschaltet ist)
Methode des Einlesens: Wenn der ge-
wünschte Umgebungslichtwert erreicht
ist, drücken Sie
während die IR-Fern-
bedienung nicht gesperrt ist.
Quittierung des empfangenen Signales:
Angeschlossene Beleuchtung schaltet
EIN/AUS und rote LED blinkt langsam.
Während des gesamten Einlesevorgangs
blinkt die rote LED langsam. Ist der Ein-
schaltwert eingelesen, schaltet die Be-
leuchtung EIN. Nun beginnt das Einlesen
des Ausschaltwertes.
Merke: Die angeschlossenen Leuchtstoff-
lampen werden jeweils 5 Min. einge-
schaltet, bis die Leuchtstofflampen die
maximale Leuchtkraft erreicht haben.
Ist der Einlesevorgang erfolgreich be-
endet, schaltet die Beleuchtung AUS und
die rote LED leuchtet wieder permanent.
2. Aktuelle Lichtverhältnisse einlesen als Ausschalt-
wert (wenn die Beleuchtung eingeschaltet ist)
Methode des Einlesens: Wenn die ge-
wünschten Lichtverhältnisse erreicht
sind, drücken Sie
während die
IR-Fernbedienung nicht gesperrt ist.
Quittierung des empfangenen Signales:
Angeschlossene Beleuchtung schaltet
AUS/EIN und rote LED blinkt langsam.
Während des gesamten Einlesevorgangs
blinkt die rote LED langsam.
Ist der Ausschaltwert eingelesen, schaltet
die Beleuchtung AUS. Nun beginnt das
Einlesen des Einschaltwertes.
Die Einlesezeit beträgt 10 Sek. Ist der Ein-
lesevorgang erfolgreich beendet, schaltet
die Beleuchtung EIN und die rote LED
leuchtet wieder permanent.
Beim Betätigen der Tasten Lichtwerte (LUX) wird das
Signal wie folgt quittiert:
1. Die angeschlossene Beleuchtung ist AUS.
- Taste drücken, Beleuchtung schaltet
EIN/AUS. Die rote LED blinkt für 2 Sek.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet
AUS/EIN. Die rote LED blinkt für 2 Sek.
100
Fester Einschaltwert (100 Lux)
LUX
250
Fester Einschaltwert (250 Lux)
LUX
400
Fester Einschaltwert (400 Lux)
LUX
600
Fester Einschaltwert (600 Lux)
LUX
800
Fester Einschaltwert (800 Lux)
LUX
20 00
Fester Einschaltwert (2000 Lux)
LUX
Beim Betätigen der Tasten Zeit-Werte und Test für
Kanal 1 wird das Signal wie folgt quittiert:
1. Die angeschlossene Beleuchtung ist AUS.
Tastenfeld
- Taste drücken, Beleuchtung schaltet
c1
EIN/AUS. Die rote LED blinkt für 2 Sek.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet
AUS/EIN. Die rote LED blinkt für 2 Sek.
ON
Aut
o
OF
F
3c
3b
3a
3d
30
40
15
50
5d
5c
60
sec.
120
min.
LUX
7b
Taste
Funktionsbeschreibung
Kurzimpuls: Der Melder reagiert auf
Bewegungen sowie auf den voreinge-
PULSE
stellten Umgebungslichtwert.
Sobald der Melder durch Bewegung
ausgelöst wurde, wird die rote LED und die
Beleuchtung für 1 Sek. eingeschaltet und
dann für 9 Sek. ausgeschaltet.
Feste Nachlaufzeit (1 Min.)
1
min
Feste Nachlaufzeit (2 Min.)
2
min
Feste Nachlaufzeit (5 Min.)
5
min
Feste Nachlaufzeit (10 Min.)
10
min
Feste Nachlaufzeit (15 Min.)
15
min
Testmodus: Der Lichtwert ist deaktiviert.
Sobald der Melder durch Bewegung
TEST
ausgelöst wurde, leuchtet die rote LED
sowie die angeschlossene Beleuchtung
1 Sek. EIN, 2 Sek. AUS.
Beleuchtung ON/OFF
Durch Drücken von
kann die
ON/OFF
ON/OFF
Beleuchtung jederzeit eingeschaltet
werden, falls die Beleuchtung aus war.
Wiederholen Sie diesen Vorgang,
kann die Beleuchtung ausgeschaltet
werden. (siehe Absatz für 4.1.1 und
4.1.2)
Beim Betätigen der Tasten Zeit-Werte und Test für
Kanal 2 wird das Signal wie folgt quittiert:
1. Die angeschlossene Beleuchtung ist
Tastenfeld
AUS.
c2
- Taste drücken, Beleuchtung schaltet
EIN/AUS. Die grüne LED blinkt für
2 Sek.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet
AUS/EIN. Die grüne LED blinkt für
2 Sek.
Kanal 2 für HLK-Steuerung (potenzialfreier Kontakt)
Kurzimpuls: Der Melder reagiert nur auf
Bewegungen und wird nicht durch den
PULSE
Lichtwert kontrolliert.
Sobald der Melder durch Bewegung
ausgelöst wurde, wird die grüne LED und
der Kanal 2 für 5 Sek. eingeschaltet und
dann für 9 Sek. ausgeschaltet.
Feste Nachlaufzeit (1 Min.)
1
min
Feste Nachlaufzeit (5 Min.)
5
min
Feste Nachlaufzeit (15 Min.)
15
min
Feste Nachlaufzeit (30 Min.)
30
min
Feste Nachlaufzeit (60 Min.)
60
min
Zurücksetzen
• Durch Drücken von
während die
RESET
RESET
IR-Fernbedienung nicht gesperrt ist,
werden die Informationen im EEPROM
gelöscht und der Melder arbeitet in
Abhängigkeit der Einstellelemente.
• Durch Drücken von
während die
RESET
IR-Fernbedienung gesperrt ist, schalten
sich die Beleuchtung und der Kontakt
für HLK aus und der Melder ist im
voreingestellten Modus.
Wechsel zwischen „Vollautomatik" und
A
„Halbautomatik"
M
Um zwischen „Vollautomatik" oder „Halb-
automatik zu wählen, darf die IR-Fern-
bedienung nicht gesperrt sein.
Vollautomat = Taste drücken, rote LED
blinkt ca. 3 Sek.; Halbautomat = Taste
drücken, grüne LED blinkt ca. 3 Sek.
10
5
min.
loading

Inhaltszusammenfassung für ESYLUX PD 180i/R

  • Seite 1 Betrieb zu nehmen und gegen unbeabsichtigten Betrieb RESET TEST zu sichern. PULSE 2 • BESCHREIBUNG Der ESYLUX PD 180i/R ist ein Präsenzmelder mit 180° Erfassungsbereich für die Wandmontage. Mobil-PDi/MDi Speziell geeignet für den Einsatz in Räumen und Durchgangsbereichen mit Tageslichtanteil. Automatische Lichtsteuerung in Abhängigkeit von Anwesenheit und Tageslicht.
  • Seite 2 - Netzspannung prüfen MAX. SCHALTLEISTUNG 100 W/460 VA 9 • ESYLUX GEWÄHRLEISTUNG ESYLUX Produkte sind nach geltenden Vorschriften NACHLAUFZEIT Impuls/ca. 5 Min - 120 Min. geprüft und mit größter Sorgfalt hergestellt. Die Dauer der Gewährleistung richtet sich nach den gesetzlichen Richtlinien.
