Inhaltszusammenfassung für 2b first Battwatch UM

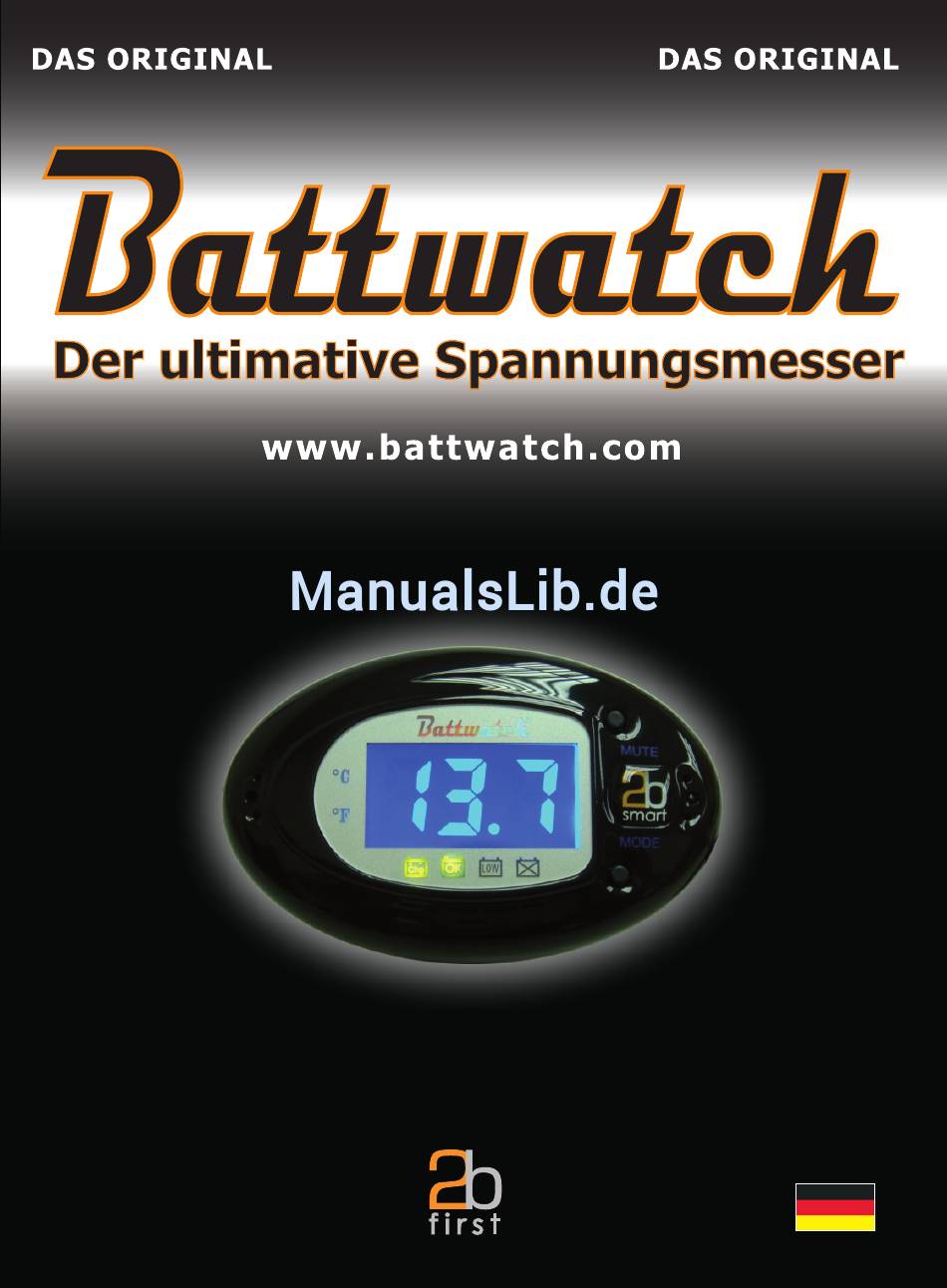

Seite 1 www.2bfirst.com...
Seite 3 www.battwatch.com Bedienungsanleitung...
Seite 5: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, ir bedanken uns bei Ihnen für den Kauf des B und Ihr attwatch Vertrauen in unser Produkt. Bitte lesen Sie die vorliegende Bedienungsanleitung sorgfältig durch, da diese wichtige Hinweise für die Anwendung enthält und vor allem Ihrer Sicherheit dient.
Seite 6: Einleitung Und Funktionsweise
HINWEIS FÜR NUTZER DES MODELLS BATTWATCH 1000: In der vorliegenden Bedienungsanleitung ist zur Illustration das Modell 2000 abgebildet. Das Modell B 2000 verfügt im Ge- attwatch attwatch gensatz zum Modell B 1000 zusätzlich über ein LED-Display, auf attwatch welchem die Spannung oder die Innenraumtemperatur angezeigt wird, ansonsten ist die Technologie bei beiden Modellen identisch (siehe hier- zu auch die Erläuterungen in Kapitel 3).
Seite 7: Installation
zusätzlich mit einem Signalton darauf hin, dass ein Bestandteil des Sy- stems defekt ist und ersetzt bzw. repariert werden muss. Der B attwatch informiert somit den Fahrer rechtzeitig vor dem Auftreten einer Panne darüber, dass er die Batterie bzw. das Energiesystem baldmöglichst in der Kfz-Werkstatt überprüfen lassen sollte.
Seite 8 Es gibt zwei Möglichkeiten, den B in Ihrem Fahrzeug zu befe- attwatch stigen. Sie können den B mit dem beiliegenden doppelseitigen attwatch Klebeband entweder direkt an einer geeigneten Stelle am Armaturen- brett Ihres Fahrzeugs befestigen, oder alternativ mit der in der Packung beiliegenden Halterung (Abb.

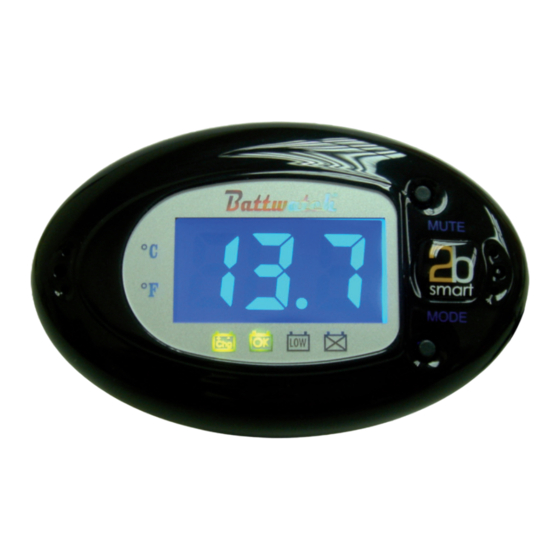

Seite 9: Led-Display, Anzeigesymbole Und Bedientasten
HINWEIS: Die LED-Anzeige des B erzeugt etwas Wärme. Eine leichte Er- attwatch wärmung des B ist daher normal. attwatch BITTE BEACHTEN: In den meisten Fahrzeugen liegt bei ausgeschalteter Zündung am Zigaret- tenanzünder keine Spannung mehr an. Deshalb kann der B auch bei attwatch geparktem Fahrzeug im Zigarettenanzünder verbleiben.
Seite 10: Überprüfung Des Batteriezustandes
HINWEIS FÜR NUTZER DES MODELLS B 1000: attwatch Der B 1000 (Abb. 3) verfügt über kein Display zur Anzeige der attwatch Spannung oder der Innentemperatur. Die vier Anzeigesymbole sind jedoch identisch mit dem in dieser Bedienungsanleitung abgebil- deten Modell B 2000.
Seite 11: Batteriezustand In Ordnung
● gut (grün), ● schwach (gelb), ● fast leer (rot). Falls die Anzeige rot leuchtet, ertönt zusätzlich ein schriller Signalton, um den Fahrer auf den kritischen Batterieladezustand aufmerksam zu machen. BITTE BEACHTEN: Der B kontrolliert den aktuellen Batteriezustand nicht nur über attwatch die anliegende Spannung, sondern verfügt zusätzlich über die paten- tierte Technologie der „Ermittlung der Entladekurve“, um den tatsäch-...
Seite 12: Batteriezustand Schwach
Batteriezustand schwach Die Anzeige des gelben B attwatch Symbols („LOW“) weist bei einer angezeigten Spannung von 11,3 – 11,4 Volt darauf hin, dass die Bat- teriekapazität niedrig ist. Das Fahr- zeug kann zwar gestartet werden, aber wir empfehlen, das Fahrzeug ca.
Seite 13: Kontrolle Der Reglerfunktion
und sie durch die Lichtmaschine nicht mehr aufgeladen werden kann. In diesem Fall empfehlen wir dem Anwender dringend, seine Batterie in einer Kfz-Werkstatt überprüfen bzw. ersetzen zu lassen. BITTE BEACHTEN: Nachdem Sie die Überprüfung des Batteriezustandes beendet haben, schalten Sie die Scheinwerfer aus und starten den Motor. Beim Motor- start leuchtet bei fast allen Fahrzeugmodellen das rote X-Symbol für einen Sekundenbruchteil auf und ein kurzer Piepston ertönt.
Seite 14: Reglerfunktion Defekt (Mit Signalton)
hier das grüne „Chg.“-Symbol. Auch in diesem Fall liegt keinerlei Beein- trächtigung des Fahrzeugenergiesystems vor. Für den Anwender des B gilt allgemein: solange nur grüne An- attwatch zeigen aufleuchten, sind die Ergebnisse aller technischen Prüfungen des fehlerfrei – anders ausgedrückt: es ist alles im „grünen Be- attwatch reich“.
Seite 15: Kontrolle Der Funktionsfähigkeit Der Lichtmaschine
6. Kontrolle der Funktionsfähigkeit der Lichtmaschine, des Keil- riemens sowie der Anschlüsse und Verkabelungen Defekt im Bereich Lichtmaschine/Keilriemen/Anschlüsse/Ver- kabelungen Abbildung 9 Abbildung 10 Abbildung 11 Solange das Batterieladesystem fehlerfrei funktioniert, weist das grü- ne OK-Symbol als Zeichen eines funktionstüchtigen Ladesystems darauf hin, dass keine Störung vorliegt (Abb.
Seite 16: Kurzübersicht Statusanzeigen
HINWEIS: Wir empfehlen dem Fahrer, in einer derartigen Situation auf dem Weg zur nächsten Kfz-Werkstatt alle nicht zwingend notwendigen Verbraucher ab- zuschalten, um die Funktionsfähigkeit der Batterie zu verlängern. Bei einer völligen Entladung der Batterie kommt es zum Stillstand des Fahrzeugs. Dies kann im Straßenverkehr zu einer gefährlichen Situation führen.
Seite 17: Überwachung Der Lichtmaschine, Des Keilriemens, Der Anschlüsse Und Verkabelungen
Überwachung der Lichtmaschine, des Keilriemens, der An- schlüsse und Verkabelungen Kein Defekt: keine Anzeige Bei einem Defekt: die Anzeige wechselt von Grün auf Gelb und dann auf Rot – zusätzlich ertönt bei Rot ein Signalton 8. Technische Daten ● Europäisches CE-/FCC-Zertifikat und Prüfzeichen für die Einhaltung der Gefahrstoffrichtlinien (RoHS) ●...
Seite 18: Alarmsignal
dem Display an. Bei einer Spannung von unter 8,0 Volt erfolgt keine Spannungsanzeige. Bei einer Spannung von über 18,5 Volt wird nur 18,5 Volt angezeigt. Die Spannung wird vom B auf 2 Dezimalstellen berechnet, die attwatch Anzeige erfolgt aber nur mit einer Dezimalstelle. ●...
