Drehfeldmessung
Achtung: Führen Sie die Drehfeldmessung nicht bei Spannungen über 690 V-/~ durch!
Um eine komplette Überprüfung der Drehrichtung Ihres Drehstromanschlusses durchzuführen, gehen Sie bitte wie folgt vor:
Hinweis: Ein ordnungsgemäßes installiertes Drehstromnetz ist rechtsdrehend.

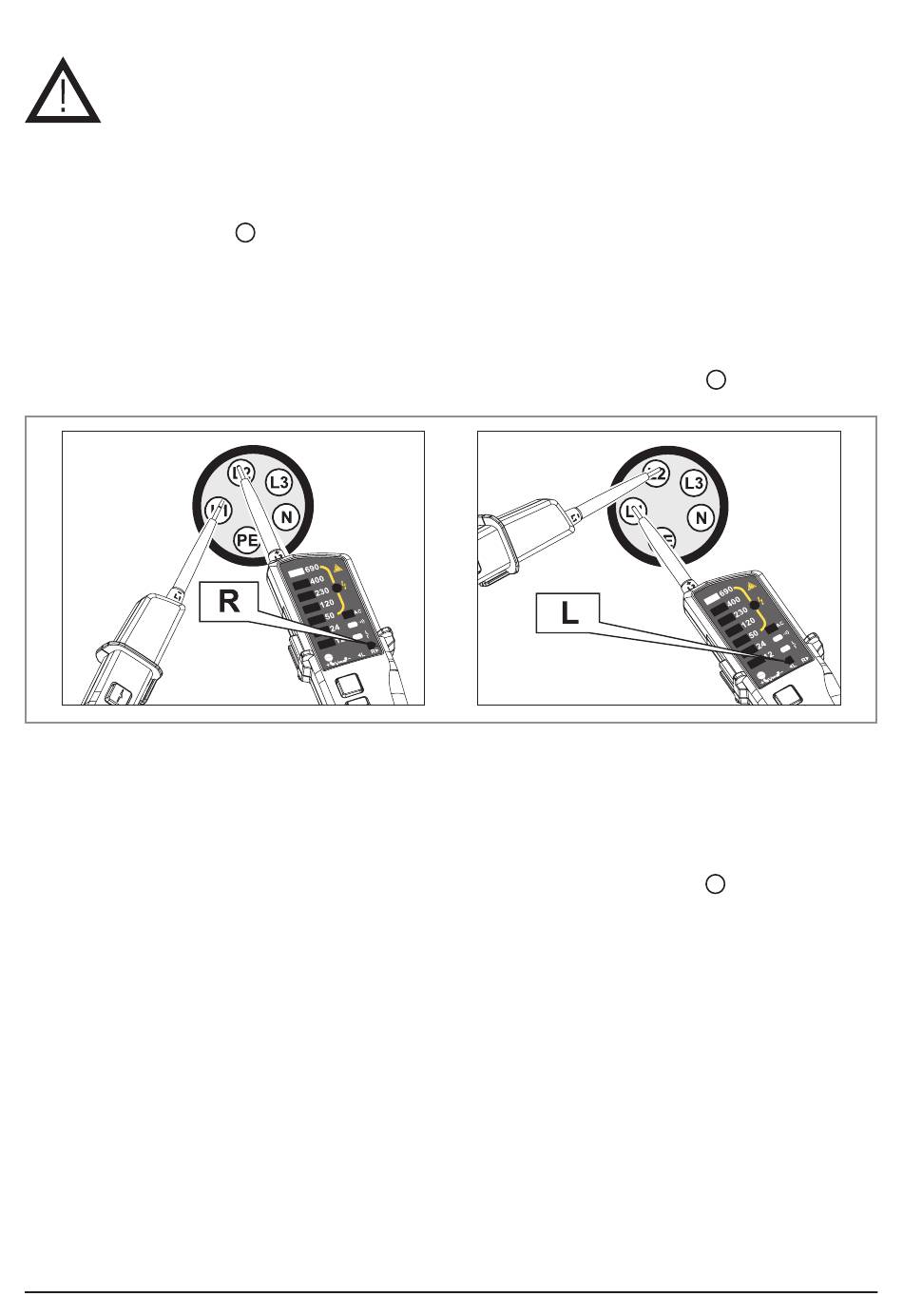

• Verbinden Sie die L1 (-) - Messspitze ① mit L1 Ihres Drehstromanschlusses und die L2 (+) - Messspitze ② mit L2.
Die Phasendrehrichtung
• Verbinden Sie anschließend die L1 (-) - Messspitze ① mit L2 Ihres Drehstromanschlusses und die L2 (+) - Messspitze
② mit L3. Die Phasendrehrichtung sollte die selbe sein, wie zwischen L1 und L2.
• Verbinden Sie zuletzt die L1 (-) - Messspitze ① mit L3 Ihres Drehstromanschlusses und die L2 (+) - Messspitze ② mit
L1. Die Phasendrehrichtung sollte die selbe sein, wie zwischen L2 und L3.
• Wenn Sie den soeben beschriebenen Test erfolgreich durchgeführt haben, ist Ihr Drehstromanschluss richtig belegt.
Falls Sie als Drehrichtung links benötigen, muss bei allen drei Testschritten die Drehrichtung L
Abbildung beispielhaft
RCD-Test (Fehlerstrom-Schutzschalter)
Mit dem RCD-Test können Sie Ihren Fehlerstrom-Schutzschalter (FI) auf Funktion testen.
Um den Test durchzuführen, müssen Sie die Messspitzen an L und PE des 230 V~ Messkreises anlegen.
•
• Drücken Sie anschließend die beiden RCD-Tasten ⑥ um 30 mA in den Messkreis einzuspeisen.
• Ist Ihr FI in Ordnung, löst dieser dabei aus und auf dem Display ⑤ erscheint das RCD-Symbol
Hinweis: Der RCD-Test darf nicht länger als 10 Sekunden andauern. Das Messgerät muss anschließend für 60 Sekunden
ruhen.
wird jetzt mit einem R auf dem Display ⑤ angezeigt.
l
Abbildung beispielhaft
angezeigt werden.
l
.
k
