Kontrollieren Sie vor Beginn jeder Messung immer erst das Messgerät und alle Zusatzteile. Achten Sie auf
Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. Überprüfen Sie, ob die Messleitung brüchig
oder die Isolierung beschädigt ist.
Versuchen Sie nie eine Messung vorzunehmen, wenn es irgendwelche Fehler gibt.
Durchgangstest
Achtung: Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle
Bauelemente in der Schaltung entladen sind.
Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht,
ertönt ein akustischer Hinweis.
•
Für einen Durchgangstest müssen Sie lediglich die beiden Messspitzen mit dem gewünschten Objekt verbinden.
•
Bei einem Widerstand <100 kΩ ertönt ein Signal und das Durchgangs-Symbol
Spannungsprüfung
Achtung: Führen Sie die Spannungsprüfung nicht bei einer Spannung von über 690 V-/~ durch!

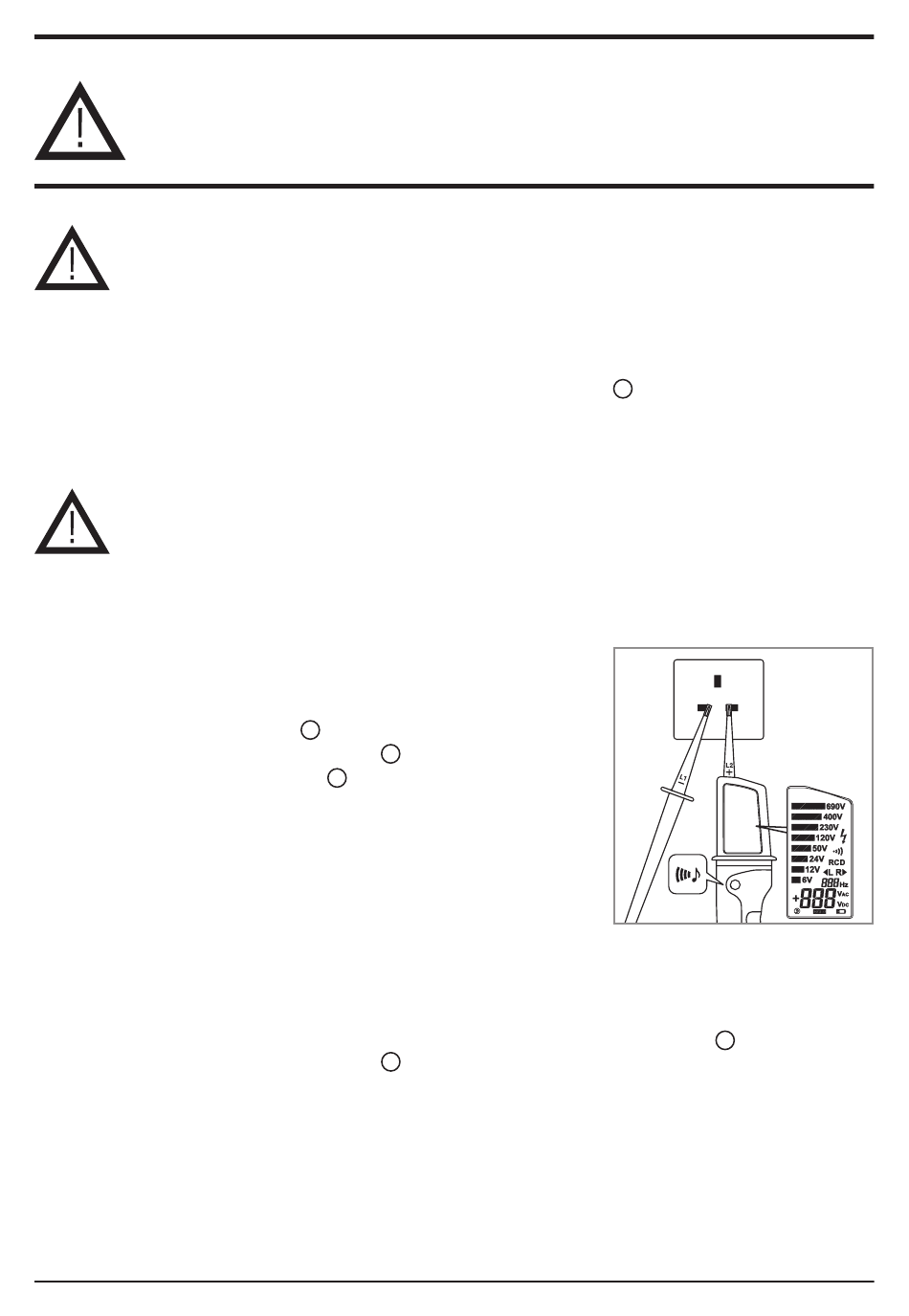

Wechselspannung
•
Verbinden Sie die L2 (+) - Messspitze ② und die L1 (-) - Messspitze ① mit
der zu messenden Spannungsquelle. Bei anliegender Wechselspannung ertönt
ein akustisches Signal.
•
Die gemessene Spannung wird auf dem Display ⑤ angezeigt.
Das Messergebniss wird mit VAC
Zusätzlich wird der Wert als Balkendiagramm
Die Phasenrichtung wird mit L und R
•
Die Frequenz der Spannung wird zeitgleich gemessen und überhalb des Span-
nungswerts angezeigt.
Hinweis:
Die Messung sollte nur für max. 30 Sek. durchgeführt werden.
Gleichspannung
•
Verbinden Sie die L2 (+) - Messspitze ② und die L1 (-) - Messspitze ① polrichtig mit der zu messenden Spannungs-
quelle.
•
Die gemessene Spannung wird auf dem Display ⑤ angezeigt. Das Messergebnis wird mit VDC
Zusätzlich wird der Wert als Balkendiagramm
Hinweis:
Bei verpolten Messspitzen bekommt das Messergebnis ein negatives Vorzeichen.
6
Achtung
gekennzeichnet.
f
angezeigt.
h
angegeben.
l
angezeigt.
h
leuchten auf dem Display ⑤ auf.
j
gekennzeichnet.
e
