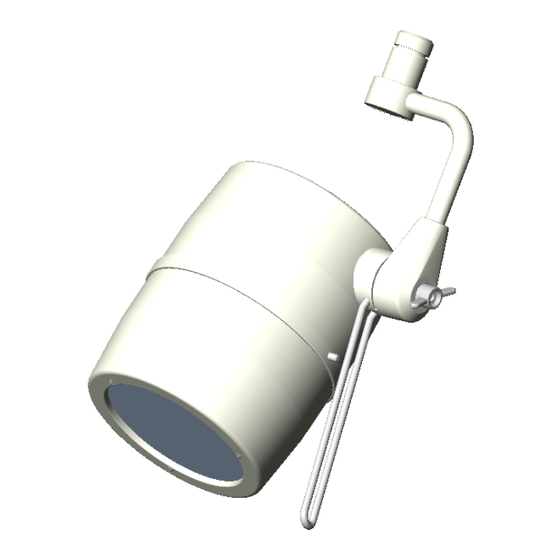

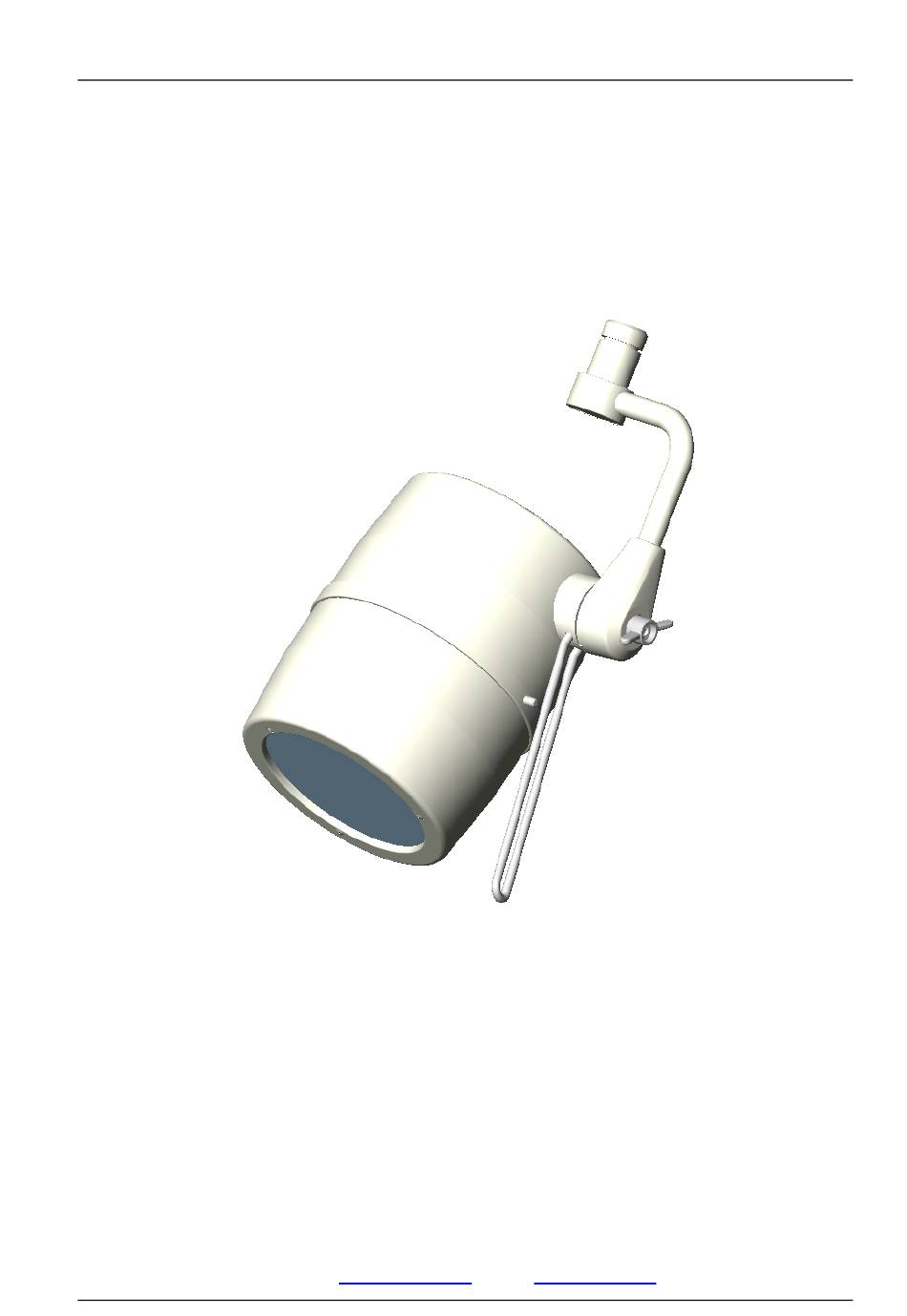

Dr. Mach
Soloflex
Decke, Wand, Stativ
Leuchten + Technik
Gebrauchsanweisung
SOLOFLEX
Stativ-Leuchte Kurzarm _____________________ Bestell-Nr. 1281 3011 00
Stativ-Leuchte Schwenkarm __________________ Bestell-Nr. 1281 3012 00
Wandleuchte_______________________________ Bestell-Nr. 1281 3021 00
Deckenleuchte _____________________________ Bestell-Nr. 1281 3031 24
Deckenleuchte _____________________________ Bestell-Nr. 1281 3031 30
Deckenleuchte Kombinationen
Dr. Mach
GmbH u. Co., Flossmannstrasse 28, D-85560 Ebersberg
Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50
Internet: www.dr-mach.com, E-mail:
info@dr-mach.de
59070001
Ausgabe 09
13.09.2006 / Bak Seite 1/20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für dr.mach SOLOFLEX
Inhaltszusammenfassung für dr.mach SOLOFLEX
- Seite 1 Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik Gebrauchsanweisung SOLOFLEX Stativ-Leuchte Kurzarm _____________________ Bestell-Nr. 1281 3011 00 Stativ-Leuchte Schwenkarm __________________ Bestell-Nr. 1281 3012 00 Wandleuchte_______________________________ Bestell-Nr. 1281 3021 00 Deckenleuchte _____________________________ Bestell-Nr. 1281 3031 24 Deckenleuchte _____________________________ Bestell-Nr. 1281 3031 30 Deckenleuchte Kombinationen Dr.
-
Seite 2: Inhaltsverzeichnis
6.2 Angaben zur Sicherung................Seite 17 6.3 CE-Kennzeichnung ..................Seite 17 Entsorgung ....................... Seite 17 Ersatzteile......................Seite 18 8.1 Soloflex 230V/120V Ringkerntrafo im Leuchtengehäuse......Seite 18 8.2 Soloflex 22,8V Trafo extern................ Seite 19 8.3 Kurzarm (Stativ) ..................Seite 19 8.4 Querarm (Stativ)..................Seite 19 Ersatzteilliste .................... -
Seite 3: Sicherheitshinweis
Montagesicherung erfolgen, da der Arm unter Federspannung steht. Prüfen Sie die Leuchte vor Inbetriebnahme auf ihre korrekte Funktion. Der Betrieb einer Soloflex-Leuchte ohne Wärmeschutzfilter ist nicht zulässig. Der vor dem Lichtaustritt befindliche (blaue) Wärmeschutzfilter verhindert eine schäd- liche Erwärmung des beleuchteten Feldes. -
Seite 4: Bedienen Der Leuchte Soloflex
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 2. Bedienen der Leuchte Soloflex Alle Dr. Mach Soloflex-Leuchten sind mit fokussier- barem Leuchtfeld und Wärmeschutzfilter ausgestat- tet. Der Reflektor ist auf den Wärmeschutzfilter abge- stimmt. Die Leuchten sind in folgenden Ausführungen lie- ferbar: •... -
Seite 5: Leuchtfeldeinstellung (Fokussierung)
Decke, Wand, Stativ Leuchten + Technik 2.3 Leuchtfeldeinstellung (Fokussierung Bei den Soloflex-Leuchten kann das Leuchtfeld fokussiert werden, das heißt, das Leuchtfeld kann vergrößert oder verkleinert werden und somit den gegebenen Umständen angepasst werden. Zur Fokussierung den schwarzen Drehknopf 7 an der Oberseite des Leuchtenkörpers drehen. -
Seite 6: Reinigung
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 3. Reinigung 3.1 Sterilisierbarer Handgriff Die Leuchte kann auf Wunsch mit der Griffhülse 4 ausgestattet werden. Die abnehmbare Griffhülse ist dampfsterilisierbar und muss vor erstmaligem Ge- brauch, sowie vor jedem weiteren Gebrauch gereinigt, desinfiziert und sterilisiert werden. - Seite 7 Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik Reinigung / Desinfektion Die Reinigung und Desinfektion muss sofort nach der Anwendung erfolgen. Für die Reinigung / Desinfektion sollte ein maschinelles Verfahren (Desinfektor) eingesetzt werden. Die Wirksamkeit des eingesetzten Verfahrens muss prinzipiell anerkannt sein (z.B. in der Liste der vom Ro- bert Koch-Institut/DGHM geprüften und anerkannten Desinfektionsmittel und –verfahren aufgeführt) und...
-
Seite 8: Leuchtenkörper, Splitterschutzscheibe
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik • Dampfsterilisationsverfahren Validiert entsprechend DIN EN 554/ISO 11134 Maximale Sterilisationstemperatur 134°C Der prinzipielle Nachweis der Eignung der Handgriffe für eine wirksame Sterilisation wurde unter Ver- wendung eines fraktionierten Vakuumverfahrens (Euroselectomat 666 der Firma MMM Münchner Medizin Mechanik GmbH, Sterilisationstemperatur 134°C, Haltezeit 7 min) erbracht. -
Seite 9: Wartung
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 4. Wartung Eine Wartung und Überprüfung der Leuchte sollte spätestens alle zwei Jahre stattfinden. Es wird empfoh- len, die Drehgelenke mit einem säurefreien Fett nachzufetten, um die Leichtgängigkeit des Systems zu erhalten. -
Seite 10: Einstellungen Am Stativ
Stativ für Mach 120 / 120F, Mach 115 und Makrolux (∅ 13,8mm) Bei diesen Stativen ist die Nachstellung der Feder- kraft nicht möglich. Stativ für Mach 130 / 130F, und Soloflex / Ausführung mit Kurzarm (∅ 22,8mm) • Das Auszugsrohr AR komplett in das Stativrohr SR schieben(I). -
Seite 11: Einstellungen Am Leuchtenkörper
4.3 Einstellungen am Leuchtenkörper ♦ Handhabung des Leuchtenkörpers Das Winkelgelenk 14 ermöglicht eine problemlose Beweglichkeit und eine leichte Positionierung der Soloflex Leuchten. Die Bremskraft in der Achse 15 ist fest eingestellt. Eine Nachstellung ist in der Regel nicht erforderlich. 59070001 Ausgabe 09 13.09.2006 / Bak Seite 11/20... -
Seite 12: Wechsel Von Ersatzteilen
Decke, Wand, Stativ Leuchten + Technik 4.4. Wechsel von Ersatzteilen 4.4.1 Glühlampenwechsel Dr. Mach verwendet speziell abgestimmte Halogen- lampen als Leuchtmittel. Es dürfen nur Original-Ersatzlampen von Dr. Mach eingesetzt werden. Die Verwendung ande- rer Lampen kann zu einer deutlichen Verringe- rung der Lichtleistung und einer Erhöhung der... -
Seite 13: Sicherungswechsel (230V; 120V)
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 4.4.2 Sicherungswechsel Die am Leuchtengehäuse (bei Ausführung mit Ringkerntrafo) angebrachten Sicherungen verhin- dern bei Kurzschluß das Durchbrennen des Trafos. Glassicherung 5x20/0,63A/250V/t für 230V Glassicherung 5x20/1,25A/250V/t für 120V Wenn die Glühlampe nicht mehr brennt, zuerst Glühlampe, dann Sicherungen prüfen. -
Seite 14: Wechseln Der Filterscheibe
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 4.4.3 Wechseln der Filterscheibe Der vor dem Lichtaustritt befindliche (blaue) Wär- meschutzfilter verhindert eine schädliche Erwär- mung des beleuchteten Feldes. Eine Verwendung der Leuchte ohne diesen Schutzfilter ist nicht zulässig Beim Wechsel der Filterscheibe wie folgt vorgehen: •... -
Seite 15: Umbau Auf Sterilisierbaren Handgriff
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 4.4.5 Umbau auf sterilisierbaren Handgriff Beim Umbau auf den sterilisierbaren Handgriff wie folgt vorgehen: • Die Leuchte ausschalten. • Den vorhandenen Handgriff demontieren. Die Anschlagschraube 25 lösen. Die Flügelmutter 26 M10 lösen. -
Seite 16: Daten
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 5. Daten 5.1 Technische Daten Ausführung 230 Volt ~ Wechselstrom Pr Primärseitig 230V / 0,21A Sek Sekundärseitig 22,8V / 2,08A Hz Hertz-Frequenz 50 / 60Hz Sicherung Schutzgrad Typ „B“ Ausführung 120 Volt ~ Wechselstrom Pr Primärseitig... -
Seite 17: Kennzeichnungen
Träge 0,63A Ausführung 120 Volt Glasrohrsicherung 5x20 Träge 1,25A Ausführung 22,8 Volt Die Leuchten Soloflex mit externem Transformator enthalten keine Sicherungen im Leuchtenkörper. 6.3 CE-Kennzeichnung Die Produkte Soloflex entsprechen der Richtlinie 93/42/EWG für Medizinprodukte des Rates der Europäischen Gemeinschaften. 7. Entsorgung Am Ende der Produkt-Lebenszeit sollten die Bestandteile der Leuchte ordnungsgemäß... -
Seite 18: Ersatzteile
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 8. Ersatzteile 8.1 Soloflex 230V;120V Anschlußspannung Ringkerntrafo im Leuchtengehäuse 5,6,7 38,39 25,26 13,14 35,36,37 27,28 59070001 Ausgabe 09 13.09.2006 / Bak Seite 18/20... -
Seite 19: Soloflex 22,8V Anschlußspannung Externer Trafo
Decke, Wand, Stativ Leuchten + Technik 8.2 Soloflex 22,8V Anschlußspannung Externer Trafo Bemerkung: Die Ersatzteile entnehmen Sie bitte der Leuchte Soloflex mit 230V Anschlußspannung. Der Ringkerntrafo und die Sicherungen mit den Sicherungshaltern entfallen 8.3 Kurzarm (Stativ) 8.4 Querarm (Stativ) 64,65... -
Seite 20: Ersatzteilliste
Dr. Mach Soloflex Decke, Wand, Stativ Leuchten + Technik 9. Ersatzteilliste Pos. Stck Benennung EDVNR Bemerkung Winkelgelenk komplett 07100001 alternativ Winkelgelenk komplett 07100003 alternativ (2350) Winkelgelenk komplett 07100002 nur für Pos. 2 Schleifkontakt (Stecker) 07102001 Flügelmutter 07011004 Unterlegscheibe 07011204 Federscheibe DIN137-A10-FSt-Zn...
