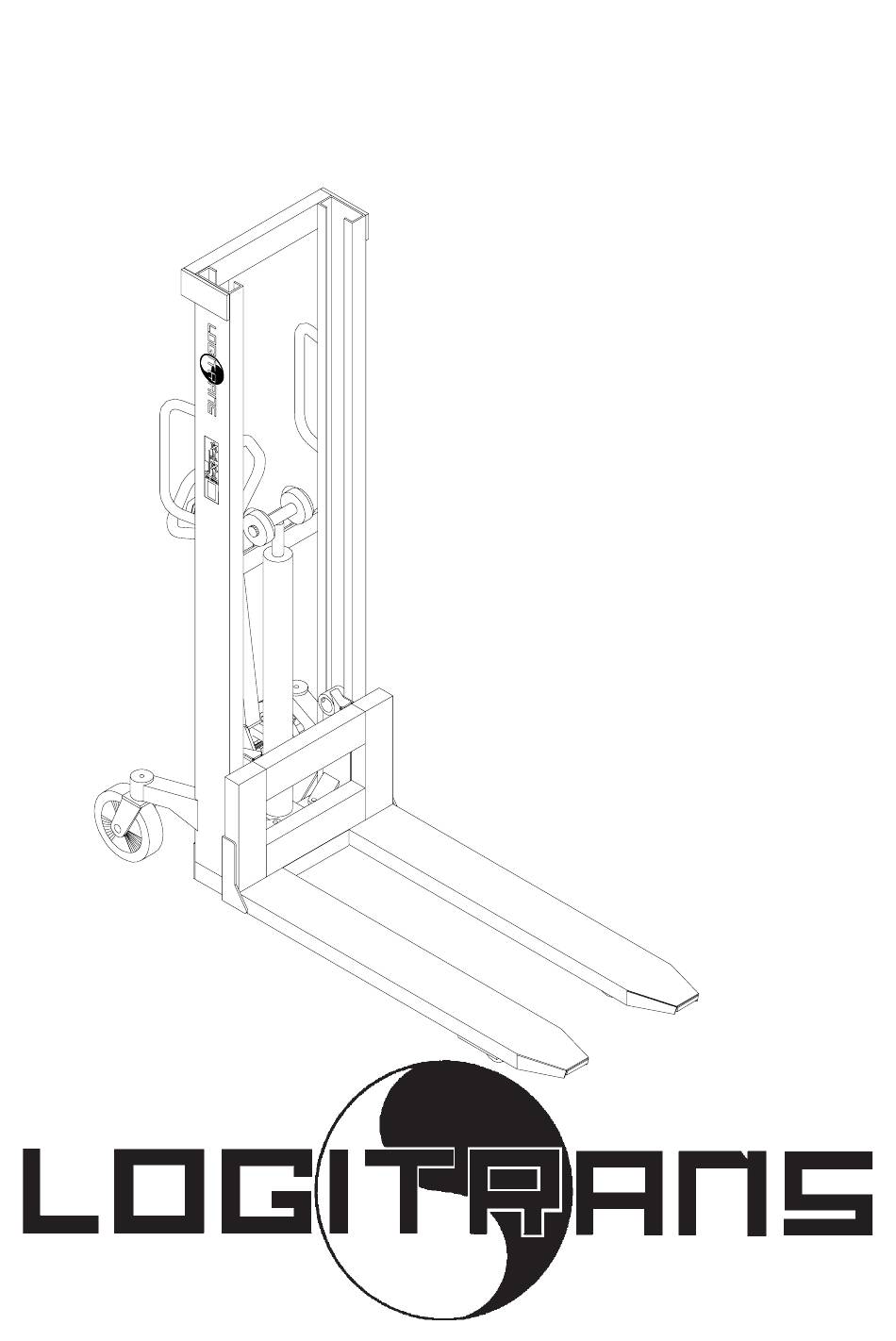

Logitrans HS Rostfrei 1000/1200 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
WWW
WWW.L .L .L .L .LOGITRANS
WWW
OGITRANS
OGITRANS
WWW
WWW
OGITRANS.COM
OGITRANS
HS R
HS R
HS R
HS R ostfrei
HS R
1000/1200
1000/1200
1000/1200
1000/1200
1000/1200
1000/1400
1000/1400
1000/1400
1000/1400
1000/1400
1000/1600
1000/1600
1000/1600
1000/1600
1000/1600
.COM
.COM
.COM
.COM
ostfrei
ostfrei
ostfrei
ostfrei
Inhaltsverzeichnis
Verwandte Anleitungen für Logitrans HS Rostfrei 1000/1200
Inhaltszusammenfassung für Logitrans HS Rostfrei 1000/1200
- Seite 1 HS R ostfrei ostfrei HS R HS R ostfrei HS R ostfrei ostfrei 1000/1200 1000/1200 1000/1200 1000/1200 1000/1200 1000/1400 1000/1400 1000/1400 1000/1400 1000/1400 1000/1600 1000/1600 1000/1600 1000/1600 1000/1600 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS .COM .COM OGITRANS OGITRANS.COM .COM .COM...
- Seite 2 EU-KONFORMITÄTSERKLÄRUNG Hersteller: Logitrans A/S Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Stapler Typ: HS 1000 RF Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG hergestellt worden ist. in Übereinstimmung mit den Bestimmungen des Standards: •...
- Seite 3 1.0 Vor dem ersten Hub... Der Logitrans Stapler entspricht in der Ausführung den behördlichen Sicherheitsvorschriften Dieses Betriebsanleitung enthält u.a. Angaben über: -Vorschriftsmäßige Verwendung -Physische Begrenzungen des Erzeugnisses -Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig!
-
Seite 4: So Wird Der Stapler Bedient
2.0 So wird der Stapler bedient VERWENDUNG DES STAPLERS - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieben/Ziehen - Pumpe... -
Seite 5: Die 3 Stellungen Des Handgriffs
2.1 Die 3 Stellungen des Handgriffs 1. Schnell heben 2. Normal heben 3. Senken 2.1.1 Schnell heben 0 - etwa 300 kg 2.1.2 Normal heben etwa 300 - 1000 2.1.3 Senken... -
Seite 6: Optimale Sicherheit
3.0 Optimale Sicherheit 3.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Stapler für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. 3.2 Schiefe Belastung vermeiden Die Last muß... - Seite 7 3.4 Fahrt mit Last Der Stapler ist für Einsatz auf ebenen Fußböden gebaut. Die Gabeln müssen während des Fahrens möglichst weit abgesenkt sein. Mit gehobenen Gabeln sollte nur über kurze Abstände und im langsamen Tempo gefahren werden. 3.5 Notbremsung Falls es notwendig wird, die Last als Bremse zu verwenden, um den Stapler am Wegfahren zu hindern, ist der Auslösehandgriff schnell nach oben zu ziehen, so daß...
-
Seite 8: Sicherheitsvorschriften
ACHTUNG BEWEGLICHE TEILE Sicherheitsvorschriften Halten Sie sich nie unter hängender Last auf! Vor dem Absenken der Gabeln ist sicherzustellen, daß die freie Senkbewegung der Gabeln nicht von Fremdkörpern behindert wird. Der Stapler ist für Einsatz auf ebenen Fußböden gebaut. Die Gabeln müssen während des Fahrens möglichst weit abgesenkt sein. -
Seite 9: Lang Lebe Der Stapler
4.0 Lang lebe der Stapler Die Lebensdauer des Gabelhubwagens wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. "Vorbeugen ist besser als Reparieren" - deshalb ist in erster Linie zu sorgen für: - Richtige Benutzung - Regelmäßige Reinigung - Rechtzeitigen Ölwechsel - Regelmäßige Sicherheitsinspektionen... -
Seite 10: Auswechseln Von Ventileinsätzen
4.3 Auswechseln von Ventileinsätzen Wenn alle Fehlerbehebungsmöglichkeiten (Siehe die mittleren Seiten) ohne befriedigendes Ergebnis probiert worden sind, ist der ganze Ventileinsatz auszuwechseln. Niederdruck-Ventileinsatz 160094: Der Einsatz enthält sowohl das Ventil- steuersystem als auch das Überdruckventil. Hochdruck-Ventileinsatz 400672E: Der Einsatz ist geschlossen und kann nicht von außen aktiviert werden. -
Seite 11: Entlüften Des Hydrauliksystems
4.6 Entlüften des Hydrauliksystems Wenn sich Luft im Hydrauliksystem befindet, wirkt die Pumpe nicht über den ganzen Pumpenhub. - Das System wird folgendermaßen entlüftet: 1. Gabel ganz nach oben pumpen und dann schnell wieder senken, oder 2. Schraube Nr. 130 lockern und den Deichselhandgriff nach unten drücken, bis keine Luft mehr kommt. -
Seite 12: Einstellung Des Senkmechanismus
4.8 Einstellung des Senkmechanismus Der Senkmechanismus ist richtig eingestellt wenn: Schnellhub = wenn die Auslöseklinke in der unteren Position steht (1) Normalhub = wenn die Sperrklinke des Auslösehandgriffs eingerastet ist (2) Wenn das nicht der Fall ist, ist wie folgt zu justieren: 1. -
Seite 13: Einstellung Der Gabeln
4.10 Einstellung der Gabeln Zwei der Rollen an der Gabelkonsole sind auf exzentrische Zapfen montiert, so daß sie justiert werden können. Einstellung: 1. Schrauben Pos 91 lockern (5 mm). 2. Zapfen Pos. 56 kann jetzt gedreht werden und die beabsichtigte Gabeljustierung herbeiführen.(8 mm) 3. -
Seite 14: Der Rostfreie Vorteil
5.0 Der rostfreie Vorteil 5.1 Korrosionsverhalten von HS Rostfrei Außerdem ist das Material bestimmter Ersatzteile in den Ersatzteillisten angegeben. A B C D Chassis Handgriff Gabelkonsole Pumpe (1) Bremse Achsen... -
Seite 15: Garantiebestimmungen Für Hs Rostfrei
Materialcodes Säurebeständiger Stahl AISI 316 Rostfreier Stahl AISI 303/304 Feuerverzinkt, - Schichtdicke: Min. 50 µm Elektroverzinkt + gelb chromatiert, - Schichtdicke: 6-10 µm - Diese Oberflächenveredelung hat günstige Eigenschaften im Hinblick auf Verschleißfestigkeit, Wasser- und Chemikalien- beständigkeit. Es ist aber zu beachten, daß die Beschichtung dieser Teile durch Stoß... -
Seite 16: Fehlerbehebungsschlüssel
6.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Staplers können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. BEVOR SIE SICH AN IHREN HÄNDLER WENDEN..PROBIEREN SIE DEN FEHLERBEHEBUNGSSCHLÜSSEL! SYMPTOME UND BEOBACHTUNGEN Die Gabel hebt und senkt sich im Takt mit den Pumpenhüben Der Wagen hebt nicht auf maximale Höhe Die Last läßt sich in Normalstellung der Deichsel schwer hochpumpen In der Quick-Stellung der Deichsel hebt sich die Gabel nicht schnell... - Seite 17 Ursache Ausbesserung Last größer als max. zuläßig Siehe Punkt 3.4 Ölmangel Siehe Punkt 4.1 Ventilsteuersystem außer Einstellung Siehe Punkt 4.3 Niederdruck-Ventileinsatz Nr. 400083 Undichtheiten an Dichtungen Siehe Punkt 4.4 Ventilkegel schließt nicht dicht Siehe Punkt 4.5 Betrifft meist Hochdruck-Ventileinsatz Nr. 400672 Gumminoppe auswechseln.
-
Seite 18: Guter Kundendienst Nach Dem Kauf
Durchführung der erforderlichen Service-Intervalle durch einen qualifizierten Fachmann nicht belegt werden können. Checkliste und Spezifikationen bezüglich Service- und Sicherheits-Inspektionen können Sie bei Ihrem Logitrans Händler bestellen. 7.5 Haftungsausschluß Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die aufgrund von Mängeln, Fehlern oder falschem Gebrauch von dem gelieferten Produkt... -
Seite 19: Periodische Sicherheitsinspektionen
Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS OGITRANS OGITRANS.COM .COM...
