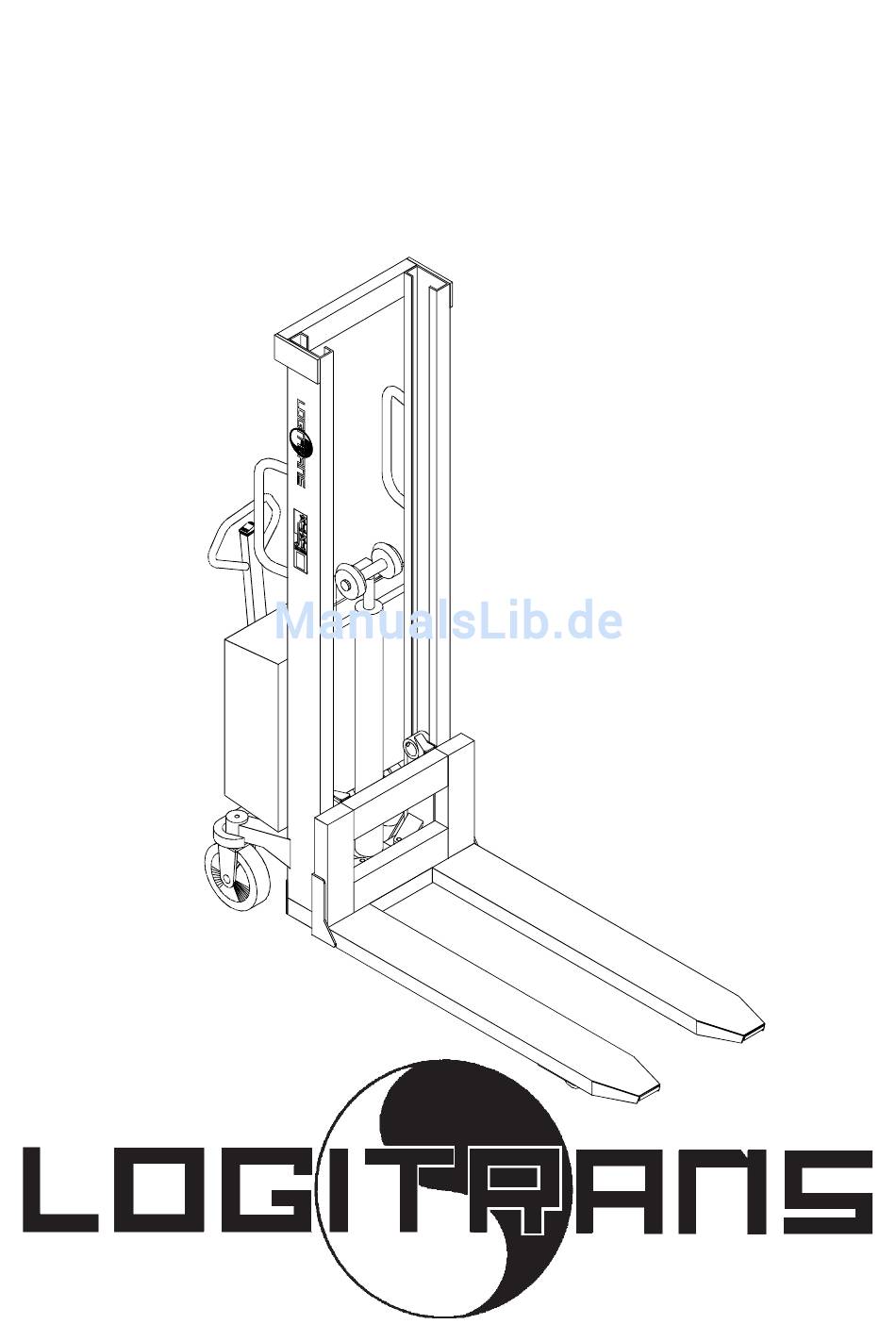

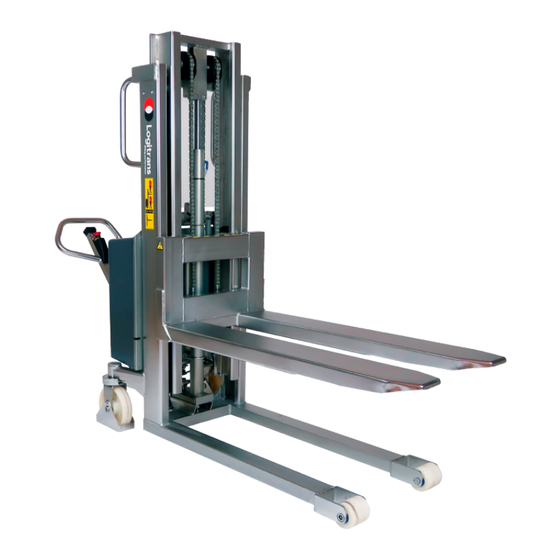

- Seite 1 EHS R ostfrei ostfrei EHS R ostfrei ostfrei EHS R EHS R ostfrei 1000/1200 1000/1200 1000/1200 1000/1200 1000/1200 1000/1400 1000/1400 1000/1400 1000/1400 1000/1400 1000/1600 1000/1600 1000/1600 1000/1600 1000/1600 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS.COM OGITRANS .COM .COM .COM OGITRANS .COM...
- Seite 2 EU-KONFORMITÄTSERKLÄRUNG Hersteller: Logitrans A/S Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Stapler Typ: EHS 1000 RF Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG • RICHTLINIE DES RATES Nr.89/336/EWG hergestellt worden ist.
- Seite 3 1.0 Vor dem ersten Hub... Der Logitrans Stapler entspricht in der Ausführung den behördlichen Sicherheitsvorschriften Diese Betriebsanleitung enthält u.a. Angaben über: - Vorschriftsmäßige Verwendung - Physische Begrenzungen des Erzeugnisses - Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig!
-
Seite 4: So Wird Der Stapler Bedient
2.0 So wird der Stapler bedient VERWENDUNG DES STAPLERS - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieb/Zieh - Heben/Senken... -
Seite 5: Optimale Sicherheit
3.0 Optimale Sicherheit 3.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Stapler für gleichmäßige Be- lastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. 3.2 Lastschwerpunkt beachten! Die Last muß... - Seite 6 3.3 Fahrt mit Last Der Stapler ist für Einsatz auf ebenen Fußböden gebaut. Die Gabeln müssen während des Fahrens möglichst weit abgesenkt sein. Mit gehobenen gabeln sollte nur über kurze Abstände und im langsamen Tempo gefahren werden. 3.4 Notbremsung Wenn es notwendig wird, ist die Last als Bremse zu verwenden, um den Stapler am Wegfahren zu hindern, ist der AB-Knopf schnell zu bedienen, bis die Last auf den Boden abgesenkt ist.
-
Seite 7: Sicherheitsvorschriften
ACHTUNG BEWEGLICHE TEILE Sicherheitsvorschriften - Der Stapler ist für Einsatz auf ebenen Fußböden gebaut. - Die Gabeln müßen während des Fahrens möglichst weit abgesenkt sein. - Mit gehobenen Gabeln sollte nur über kurze Abstände und im langsamen Tempo gefahren werden. - Überprüfen Sie, daß... - Seite 8 3.5 Sicherungssystem Sicherungen: - Motorschutzschalter und Sicherung gegen elektrische Überlastung. Sicherheits-/Überdruckventil: - Sicherung gegen mechanische und hy draulische Überlastung. Vom Hersteller auf die maximale Tragkraft der Konstruktion eingestellt (siehe Typschild des Produktes). Schlauchbruchventil: - Sicherung gegen ein "Abfallen" der Last bei evtl. Schlauchbruch.
-
Seite 9: Batteriespezifikationen
4.0 Strom ist notwendig... 4.1 Batteriespezifikationen Der Hersteller hat 3 verschiedene Batterietypen, die für EHS 1000 empfohlen werden: Semitrak Semitrak Rohrzelle 986034 986036 986014 Spannung 12 V 12 V 12 V 60Ah/5h 105Ah/5h 113Ah/5h Leistung 74Ah/20h 130Ah/20h 130Ah/10h Häufigen täglichen Empfohlen für Normalen Gebrauch Gebrauch... -
Seite 10: Kontrolle Des Batteriezustandes
4.2 Kontrolle des Batteriezustandes Verfahren A: Die Säuredichte in den 6 Zellen der Batterie ist mit einem Säure- messer zu kontrollieren. Jede Zelle ist zu kontrollieren, - der Unterschied zwischen den Zellen darf max. 0,04 kg/l betragen. DICHTE: 1,26 - 1,28 kg/l Voll aufgeladen 1,19 - 1,20 kg/l 1/2 aufgeladen... -
Seite 11: Sicherungen - Auswechseln
4.5 Sicherungen - Auswechseln Im Stromkreis befinden sich 2 Sicherungen. - Siehe Abbildung unter Punkt 3.5: 80 A Sicherung in der Hauptstromversorgung von der Batterie (Anbringung: siehe A1 Punkt 3.5) 5 A Sicherung im Steuerstromkreis (Anbringung: siehe A2 Punkt 3.5) Auswechseln: Vor einem evtl. -
Seite 12: Lang Lebe Der Stapler
12 Klammern an der Hydraulikpumpe abmontiert und den Behälter abnimmt. Einfüllen von Öl: 4. Das Öl wird an der Einfüllkappe (Punkt 3.5, Pos. 4) am Behälter eingefüllt. 5. Ölmenge: EHS 1000/1200 ca. 3 Liter EHS 1000/1400 ca. 3 Liter EHS 1000/1600 ca. 3 Liter... -
Seite 13: Einstellung Der Gabeln
5.3 Einstellung der Gabeln Zwei der Rollen an der Gabelkonsole sitzen auf Exzenterbolzen, so daß sie eingestellt werden können. Die einstellbaren Rollen sind oben angebracht. 1. Einstellschrauben Pos. 91 lösen (SW 5 mm). 2.Der Exzenterbolzen Pos. 56 (SW 8 mm) kann nun im Hinblick auf die gewünschte Gabeleinstellung verdreht werden. -
Seite 14: Einstellung Der Lenkradketten
5.5. Einstellung der Lenkradketten Die Ketten werden durch Abnahme der Kettenabschirmung zugänglich. - Die 2 Schrauben, Pos. 111, sowie die 2 Schrauben, Pos. 110, abschrauben (Inbusschlüssel, Schlüsselweite 4 mm). - Den Handgriff in die mittlere Stellung stellen. - Die Muttern 1 und 2 sowie 3 und 4 so einstellen, daß die Räder parallel stehen. -
Seite 15: Guter Service Nach Dem Kauf
Durchführung der erforderlichen Service-Intervalle durch einen qualifizierten Fachmann nicht belegt werden können. Checkliste und Spezifikationen bezüglich Service- und Sicherheits-Inspektionen können Sie bei Ihrem Logitrans Händler bestellen. 6.5 Haftungsausschluß Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die aufgrund von Mängeln, Fehlern oder falschem Gebrauch von dem gelieferten Produkt... -
Seite 16: Der Rostfreie Vorteil
7.0 Der rostfreie Vorteil 7.1 Korrosionsverhalten von EHS Rostfrei - Außerdem ist das Material bestimmter Ersatzteile in den Ersatzteillisten angegeben. A B C D Chassis Handgriff Gabelkonsole Pumpe (1) Bremse Achsen... -
Seite 17: Garantiebestimmungen Für Ehs Rostfrei
Materialcodes Säurebeständiger Stahl AISI 316 Rostfreier Stahl AISI 303/304 Feuerverzinkt, - Schichtdicke: Min. 50 µm Elektroverzinkt + gelb chromatiert, - Schichtdicke: 6-10 µm - Diese Oberflächenveredelung hat günstige Eigenschaften im Hinblick auf Verschleißfestigkeit, Wasser- und Chemikalien- beständigkeit. Es ist aber zu beachten, daß die Beschichtung dieser Teile durch Stoß... -
Seite 18: Fehlerbehebungsschlüssel
8.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Staplers können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Eventuelle Fehler beim täglichen Gebrauch des Staplers sind in erster Linie zu suchen in: Ölversorgung Stromversorgung Leitungs- und Sicherungszustand Wenn keine dieser Fehlerquellen die Ursache ist, wenden Sie sich bitte an den Händler, aber ... - Seite 19 Ursache Ausbesserung Siehe Punkt 5.1/ Ölmangel Siehe Punkt 4.3 Batterie entladen Sicherungen geschmolzen Siehe Punkt 3.5/ Punkt 3.5 Pos. A1/A2 Defekte Leitungen Siehe Punkt 4.6 Siehe Punkt 3.1 Max. Last überschritten Siehe Punkt 5.6 Luft im Hydrauliksystem Überdruckventil falsch justiert Händler Punkt 3.5 Pos.
-
Seite 20: Periodische Sicherheitsinspektionen
Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. WWW.L .L .L .L .LOGITRANS.COM OGITRANS.COM OGITRANS.COM OGITRANS.COM OGITRANS.COM...
