Seite 39: Gleichstromanschlusskabel

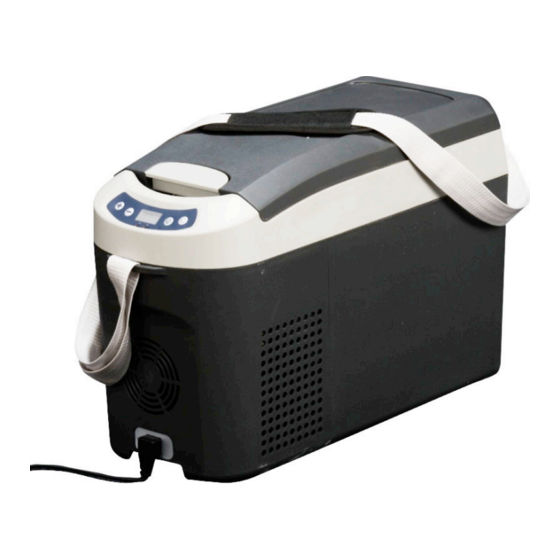

Achtung: Bitte lesen Sie die vorliegende Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch, bevor Sie die Kühlbox in Betrieb nehmen. BESCHREIBUNG Die Modelle TB15-TB18 sind Kühlboxen für den professionellen Gebrauch. Sie funktionieren mit einer Gleichstrom-Versorgungsspannung von 12-24 V. Die Geräte können als Kühlbox oder als Gefrierbox verwendet werden. -
Seite 40: Technische Daten
TB 15-18 DEUTSCH TECHNISCHE DATEN MODELL TB15 TB18 Außenmaße (HxBxT) 360x235x565 (mm) 405x235x565 (mm) Nettogewicht 8,2 Kg 8,6 Kg Installierte Leistung 35 W 35 W Netzspannung DC 12-24 V DC 12-24 V Elektrische Leistung (im Sicherung 10A Sicherung 10A Inneren des Gehäuses) Thermostatische Regelung +10 bis -18 °C... -
Seite 41: Anschluss Des Kühlschranks Im Boot
TB 15-18 DEUTSCH AUFSTELLUNG - Stellen Sie die Kühlbox auf eine trockene, ebene Fläche ohne scharfe Kanten. Verwenden Sie die Kühlbox nicht im Freien und setzen Sie sie keinen Witterungseinflüssen aus. - Die Kühlbox braucht eine gute Lüftung. Lassen Sie auf allen Seiten mindestens 15 cm Platz. - Stellen Sie die Kühlbox nicht in der Nähe einer Wärmequelle wie z.B. -
Seite 42: Verwendung Des Kühlschranks
TB 15-18 DEUTSCH VERWENDUNG DES KÜHLSCHRANKS BESCHREIBUNG DES BEDIENFELDS Einschalttaste Funktionswechseltaste ECO / ITC Display LED Funktion ITC aktiv LED Funktion ECO aktiv Taste zum Senken der Temperatur oder für den Menüdurchlauf Taste zum Erhöhen der Temperatur oder für den Menüdurchlauf ERSTES EINSCHALTEN Um die Kühlbox einzuschalten, drücken Sie die Taste 1. -
Seite 43: Einstellung Der Temperatur Des Kühlfachs
TB 15-18 DEUTSCH EINSTELLUNG DER TEMPERATUR DES KÜHLFACHS Um die Temperatur im Kühlfach zu erhöhen, drücken Sie die Taste 7, bis auf dem Display der gewünschte Wert erscheint. Um die Temperatur im Kühlfach zu senken, drücken Sie die Taste 6, bis auf dem Display der gewünschte Wert erscheint. - Seite 44 TB 15-18 DEUTSCH EINSTELLMENÜ Die Kühlbox besitzt ein Einstellmenü, mit dem folgende, vom Hersteller eingestellten Werte und Schwellenwerte verändert werden können: (PRO) Batterieschutzstufe (OFS) OFF-SET-Wert (F-C) Gradeinstellung in Fahrenheit oder Grad Celsius (O-C) Over-Cooling-Funktion Um ins Menü zu gelangen, drücken Sie bei eingesteckter, aber ausgeschalteter Kühlbox einige Sekunden lang gleichzeitig die Tasten 2-6-7.
- Seite 45 TB 15-18 DEUTSCH OFF-SET-WERT Unter OFF-SET-Wert versteht man die Differenz zwischen der Temperatur im Inneren des Kühlfachs und der eingestellten Temperatur, die am Display angezeigt wird. Es können drei verschiedene OFF-SET-Stufen eingestellt werden, je nachdem, welche Temperatur am Display eingestellt wird. Der empfohlene OFF-SET-Wert liegt bei 2°C, damit die Temperaturen im Kühlfach den am Display angezeigten Temperaturen entsprechen.
-
Seite 46: Störungen
TB 15-18 DEUTSCH STÖRUNGEN Eventuelle Störungen werden nach 90 Sekunden angezeigt und auf dem Display erscheinen folgende Fehlercodes: Der Thermostat ist kurzgeschlossen oder nicht richtig an die Steuereinheit angeschlossen: Der Kompressor ist gesperrt: Der Lüfter liefert der Steuereinheit einen Wert über 0,6A: Im Kühlsystem ist zu viel Gas und der Kompressor läuft nicht bei minimaler Drehzahl: Die Raumtemperatur ist zu hoch: Zu geringe Spannung (unter dem Cut-out-Wert) :... -
Seite 47: Nützliche Hinweise
TB 15-18 DEUTSCH NÜTZLICHE HINWEISE Wenn die Kühlbox gar nicht oder nur mangelhaft funktioniert, vergewissern Sie sich bitte vor der Kontaktaufnahme mit unserem technischen Kundendienst, dass: a) die Stromversorgung in Ordnung ist. b) die Spannung dem Wert auf dem Typenschild entspricht. c) die Anschlüsse und die Polarität stimmen.
