WARNUNG!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von ÖHLINS empfohlenen Einstell-
werten übereinstimmen. Lesen Sie zuerst
das Handbuch bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen ÖHLINS Stützpunkt
wenn Sie Fragen in Bezug auf die Abstimmung
des Stoßdämpfers haben.

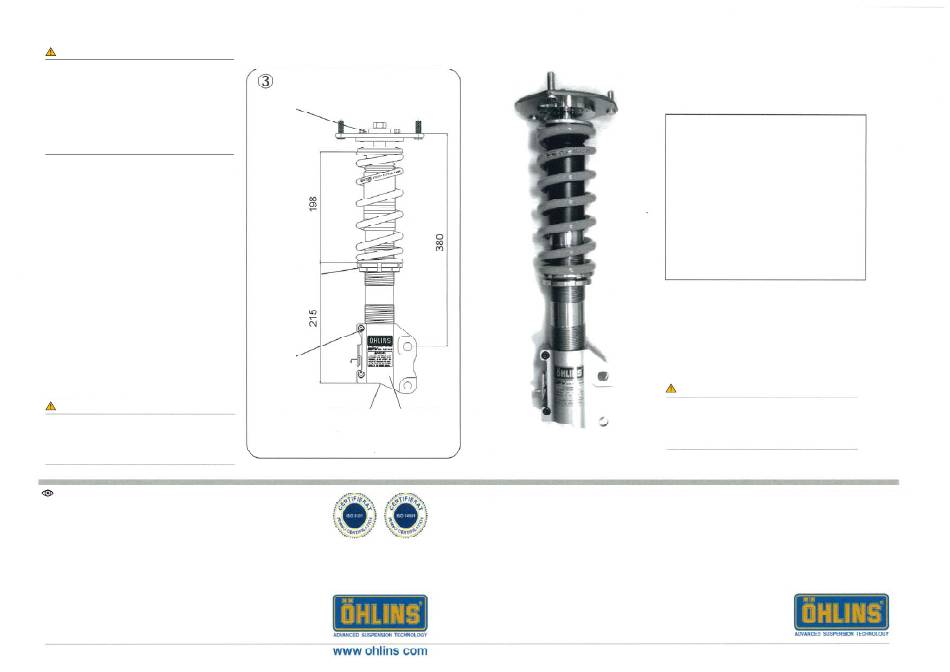

Bei einer unbelasteten Federlänge von 200
mm beträgt die Standard Federvorspannung
2 mm. Somit hat die Feder im vorgespann-
ten Zustand eine Länge von 198 mm. Siehe
Abbildung 3
Einstellwerte
Empfohlenes Set-Up
Zugstufe:
10 Klicks
Federvorspannung: 2 mm
Stoßdämpferlänge:
380 mm
Feder
Spezifikation: H200, ID65, 100 N/mm
Fahrzeughöhe
Befindet sich die Federvorspannung und der
Höhenversteller des Stoßdämpfers in der
Standard Position, so ergibt sich eine Tieferle-
gung des Fahrzeuges von 35 mm gegenüber
dem Original. Wird der Höhenversteller einmal
um 360° auf dem Gewinde gedreht, so verän-
dert sich die Höhe um 2,0 mm.
WARNUNG!
Ausgehend von der Standardposition liegt der
Einstellbereich des Höhenverstellers bei ±15
mm. Diese Werte dürfen nicht überschritten
werden.
ÖHLINS Produkte unterliegen einer
Die neuesten Informationen
kontinuierlichen
Verbesserung
und
bekommen
Weiterentwicklung. Diese Montagean-
ÖHLINS
leitung wurde bis zum Druckschluss
Sie Fragen zum Inhalt dieser
so aktuell wie irgend möglich gehalten.
Montageanleitung haben, so
Dennoch können geringe Unterschie-
kontaktieren Sie Ihren ÖHLINS
de zwischen den hier gezeigten und
Händler.
beschriebenen Produkten und der tat-
sächlich ausgelieferten Ware existieren.
© ÖHLINS Racing AB. Alle Rechte vor-
behalten. Jeglicher Nachdruck oder
Veröffentlicht am 05.05.2009
Verwendung ohne schriftliche Geneh-
migung von ÖHLINS Racing AB ist
verboten.
Sturzversteller
Federvorspan-
nungsversteller
Höhenversteller
Zugstufen
Stoßdämpfer-
Einstellrad
halter
Sie
bei
Ihrem
Importeur.
Sollten
Teile Nr. MISMI100
Öhlins Racing AB
Bevor Sie das Produkt anbauen, überprüfen Sie
den Verpackungsinhalt. Sollte etwas fehlen, kon-
taktieren Sie umgehend einen ÖHLINS Stützpunk.
Verpackungsinhalt
Stoßdämpfer
Oberer Federteller
Staubmanschette
Domlager
Feder
FÜR VORDERE UND HINTERE
STOSSDÄMPFER
Hakenschlüssel 1
Hakenschlüssel 2
ÖHLINS Aufkleber
ÖHLINS Bedienungsanleitung
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel
und Schutzöle lösen und die Verpackung verun-
reinigen. Dies hat keinen Einfluss auf die Funktion
Ihres ÖHLINS Produktes.
Reinigen Sie das ÖHLINS Produkt gründlich mit
einem Stofflappen vor dem Einbau.
Bitte lesen Sie vor dem Einbau des Produktes die
ÖHLINS Bedienungsanleitung genau durch. Stoß-
dämpfer sind wichtige technische Bauteile des
Fahrzeuges welche die Stabilität beeinflussen.
Stoßdämpfer Kit für Mitsubishi Lancer Evolution VII-IX (CT9A)
MIS MI00
Montageanleitung
STK.
2
2
2
2
2
1
1
1
1
WARNUNG!
Vorne
