Parker Hannifin Corporation
Porter Instrument Division
245 Township Line Road
Hatfield, PA 19440, USA
Tel.: +1 215 723 4000
Fax: +1 215 723 5106
Lachgas-Sauerstoff-Sedierungs-Flowmeter
Dieses Produkt entspricht der Medizinprodukterichtlinie (93/42/EWG).
Eine Konformitätserklärung in Übereinstimmung mit der Richtlinie wurde erstellt und archiviert.
EG-Anfragen bezüglich der Medizinprodukterichtlinie sind an die unten aufgeführte
autorisierte Vertretung zu richten.
Kontaktstelle:
Postanschrift:
Tel.:
Das Qualitätssystem von Porter Instrument ist gemäß ISO 13485 zertifiziert. Umfang unserer
Registrierung:
„Bauweise, Herstellung, Vertrieb und Wartung von Lachgas-Sauerstoff-Sedierungs-Flowmetern,
Gasabsaugsystemen,
Verwendung durch einen Arzt, Zahnarzt oder andere zugelassene Gesundheitsdienstleister."
Weitere Informationen finden Sie auf unserer Website: www.porterinstrument.com
Produktregistrierung: www.porterinstrument.com/resources-dental, Registerkarte „Warranty"
(Garantie).
Herunterladen eines Benutzerhandbuchs: www.porterinstrument.com/resources-dental,
Registerkarte „Manuals" (Handbücher).

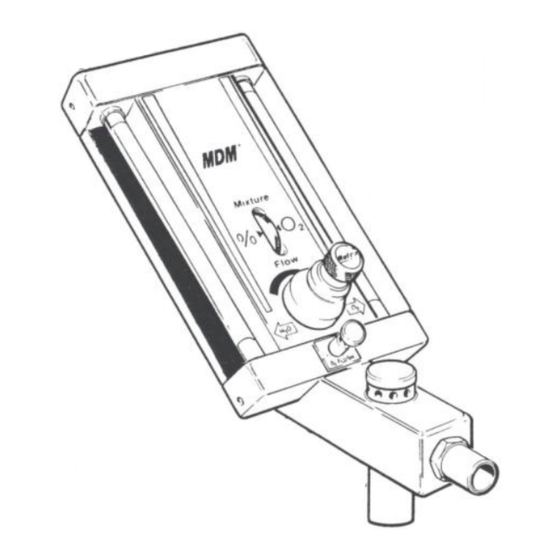

Monitored Dial Mixer MDM
Installationshandbuch
Parker Hannifin Ltd Instrumentation Products Division
Riverside Road, Pottington Business Park
Barnstaple, EX 31 1NP, England
+44 (0) 1271-313131
Gasverteilersystemen
vo
n
Fax: +44 (0) 1271-373636
und
Bürokommunikationssystemen
10049600-CE-German
für
die
Rev. N
4/2013
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Matrx MDM
- Seite 1 245 Township Line Road Hatfield, PA 19440, USA Tel.: +1 215 723 4000 Fax: +1 215 723 5106 Monitored Dial Mixer MDM Lachgas-Sauerstoff-Sedierungs-Flowmeter Installationshandbuch Dieses Produkt entspricht der Medizinprodukterichtlinie (93/42/EWG). Eine Konformitätserklärung in Übereinstimmung mit der Richtlinie wurde erstellt und archiviert.
-
Seite 2: Warn- Und Vorsichtshinweise
WICHTIGER HINWEIS: LESEN SIE DAS HANDBUCH VOLLSTÄNDIG DURCH, BEVOR SIE DIESES GERÄT IN BETRIEB NEHMEN. Das grundlegende Verabreichungsverfahren wird beschrieben. Dieses Handbuch enthält außerdem Anweisungen zu den Kontrollprüfungen, die regelmäßig vom Anwender durchzuführen sind. Diese Kontrollprüfungen sind notwendig, um den korrekten Betrieb dieses Geräts und seiner Sicherheitsfunktionen zu gewährleisten. - Seite 3 WARNUNG: Vergessen Sie bei einem Stromausfall nicht, den Flowmeter und die Tankventile manuell auszuschalten. Wenn bei zentralisierten, elektrisch betriebenen Gassystemen Gas fließt, wenn der Strom ausfällt, und der Flowmeter eingeschaltet bleibt, fließt Gas, wenn die Stromversorgung wiederhergestellt wird. VORSICHT: Dieses Gerät darf nur von einem Arzt, Zahnarzt oder medizinischem Fachpersonal bzw.
-
Seite 4: Beschreibung Und Mechanische Zusammensetzung
Dieses Handbuch behandelt den Betrieb des MDM-Lachgas/Sauerstoff-Mischers. Der MDM ist ein mechanischer Mischer zur Regulierung des Flows von Lachgas und Sauerstoff aus einem Gasspeicher zu einem wachen Patienten, um eine Analgosedierung zu bewirken. Jedes MDM-Modell umfasst den MDM- Flowmeter-Kopf mit einer der folgenden Komponenten: Konventionelle Gummiteile: 10-cm-Atemschlauch, großer Naseninhalator und 3-Liter-Atembeutel... -
Seite 5: Anschluss Der Gaszufuhr
Anleitung zum mobilen E-Tankständer FM-916 Sorgen Sie für eine N O-Überwachung im zu entnehmen. Patientenbehandlungsbereich, : (Abbildung 3) MDM-SPEZIFIKATIONEN Abmessungen: Breite 12,7 x Höhe 24,8 x Tiefe 31,1 cm Gewicht: 3,2 kg Frischgasauslassgröße: ID 15 mm x AD 22 mm Lachgaseinlass: DISS-Stecker Sauerstoffeinlass: DISS-Stecker Maximale Sauerstoff-Flow-Rate: 10 l/Min. - Seite 6 Gesamt-Flow-Bereich 2-20 l/Min. bei 50-55 PSIG (3,45-3,8 bar) Zufuhrdruck und Einstellung des Mischungsreglers auf 50 % (Wie an einzelnen Flow-Röhrchen angegeben.) Gesamt-Flow-Abweichung bei Zufuhrdruck von 50-55 PSIG (3,45-3,8 bar) und Gesamt-Flow von 10 l/Min, Gesamt-Flow-Abweichung innerhalb von 1/2 l/Min. des Gesamt-Flows im gesamten Mischungsregler-Bereich.
- Seite 7 MDM SPECIFICATION DIAGRAMS: STANDARD-MDM-FLOWMETER-KÖPFE O-Flowmeter-Schlauch 0 bis 10 l/Min. max. bei 50- 55 PSIG (3,45-3,8 bar) Einlassdruck -Flush-Knopf O2-Flowmeter-Schlauch 0 bis 10 l/Min. max. bei 50-55 PSIG (3,45-3,8 bar) Einlassdruck (Nicht bei weniger als 1 l/Min. verwenden) Beutelanschluss – 22 mm...
-
Seite 8: Vor Dem Betrieb
VOR DEM BETRIEB 1. Drehen Sie das Flow-Regelventil bis zum Anschlag gegen den Uhrzeigersinn (siehe Abbildung 4). Drehen Sie den Mischungsregler auf 100 %. 2. Schließen Sie die Schläuche an die Medizingasversorgung (zum Flowmeter) und die Gasversorgungsflasche an. (Siehe Installations- und Bedienungsanleitung zum mobilen E- Tankständer FM-916). - Seite 9 Ressource und trennen Sie die Wandverbindung zum Titrationsinformationen ist das Handbook of Nitrous MDM ab. Achten Sie darauf, dass der Oxide and Oxygen Sedation von Clark und Schwimmer im Lachgas-Flowmeter mit der Brunswick, das von Mosby (www.mosby.com) gleichen Rate fällt wie der im Sauerstoff- verlegt wird.
-
Seite 10: Betrieb
5. Um die Analgosedierung des Patienten zu Alle Service- und Reparaturarbeiten müssen von beenden, stellen Sie den Mischungsregler auf Matrx by Parker durchgeführt werden. Ihr 100 % Sauerstoff. autorisierter Vertriebshändler kann das Gerät für Sie an unser Werk zurücksenden und Ihnen für diese Zeit ein Leihgerät bereitstellen.
