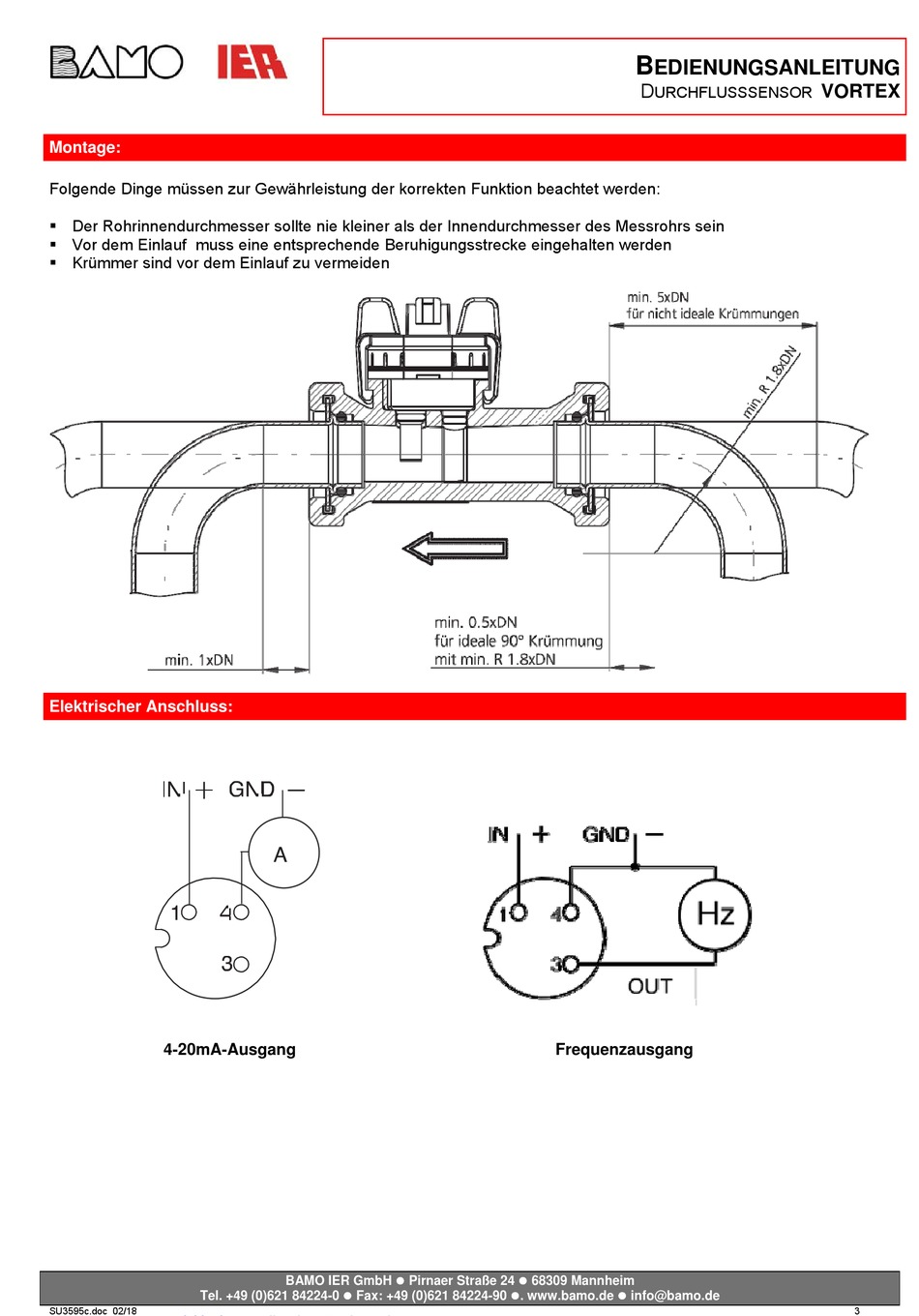

Bamo VORTEX Bedienungsanleitung Seite 3

B
EDIENUNGSANLEITUNG
D
URCHFLUSSSENSOR VORTEX
Montage:
Folgende Dinge müssen zur Gewährleistung der korrekten Funktion beachtet werden:
 Der Rohrinnendurchmesser sollte nie kleiner als der Innendurchmesser des Messrohrs sein
 Vor dem Einlauf muss eine entsprechende Beruhigungsstrecke eingehalten werden
 Krümmer sind vor dem Einlauf zu vermeiden
Elektrischer Anschluss:
4-20mA-Ausgang Frequenzausgang
