Busch-Jaeger Audioworld 8212 U Montage- Und Betriebsanleitung

www.busch-jaeger.de
Busch-Audioworld®
Verstärker Einsatz
8211 U
8212 U
Montage und Betriebsanleitung
GER
Sorgfältig lesen und aufbewahren
Installation and operating instructions
ENG
Read carefully and keep in a safe place
Instructions de montage et d'utilisation
FRA
Les lire attentivement et les respecter
Montage en handleiding
DUT
Zorgvuldig doorlezen en bewaren
Wichtiger Hinweis Important Note
Das Gerät darf nur mit Geräten This unit may only be
der Schutzmaßnahme connected to units respecting
SELV/PELV verbunden werden. the SELV/PELV protective
regulations.
Funktion Function
- 2 Kanal Stereo/Mono - 2-channel stereo/mono
- digitale Lautstärkeregelung mit - digital volume control with
atuomatischer Loudness automatic loudness function
Funktion
- 8 station memories are available
- 8 Stationsspeicher abrufbar
- Channel selection AUX/FM
- Kanalwahl AUX/FM
- Timer for automatic switching-
- Timer für automatisches off after 30 minutes
Abschalten nach 30 min
8212 U only
nur 8212 U
- Broadcast function (can be
- Rundruffunktion (abschaltbar) switched off)
- Integriertes Mikrofon - Integrated microphone
Technische Daten Technical data Caractéristiques techniques
Betriebsspannung: Rated voltage: Tension de fonctionnement :
Max. Stromaufnahme: Max. current consumption: Consommation de courant
maximale :
Ausgangsleistung: Output power: Puissance de sortie :
Schutzklasse: Protection class: Classe de protection :

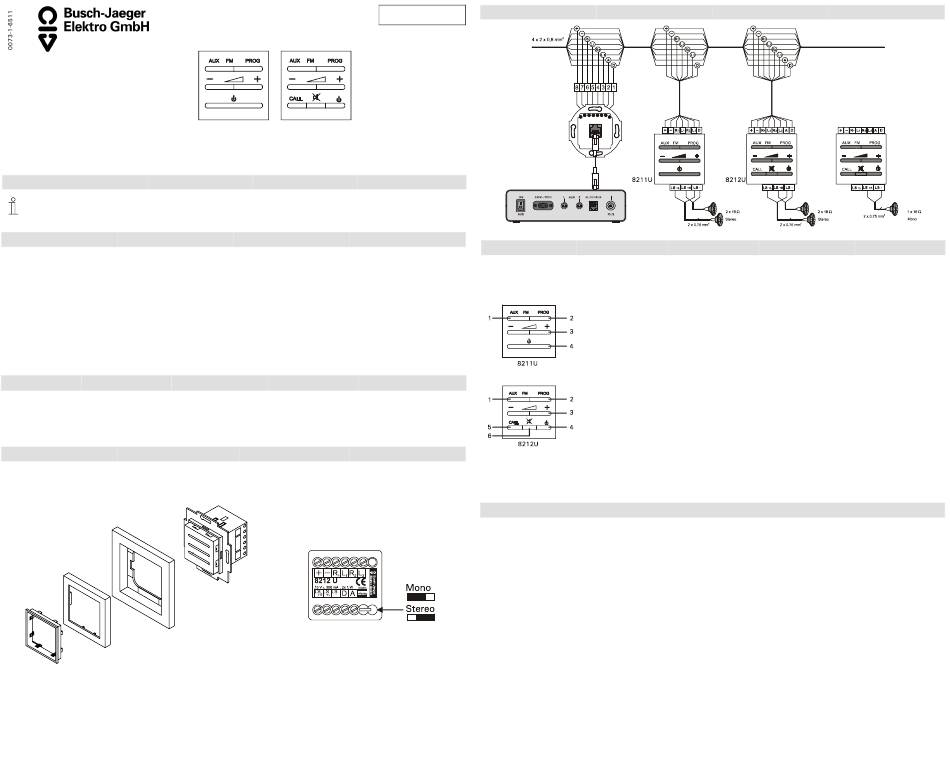

Montage Installation
Montage nur in einer Unterputzdose To be installed only in a flush-type
nach DIN 4973-1 (Fig. 1). box according to DIN 4973-1 (Fig. 1).
Fig. 1 - Afb. 1
0073-1-6511
Rev. 1
Remarque importante Belangrijke informatie
L'appareil ne doit être relié qu'à Het apparaat mag uitsluitend met
des appareils disposant de la toestellen worden verbonden die
protection SELV/PELV. aan de eisen van de normen
SELV/PELV voldoen.
Fonctionnement Functie
- Stéréo/Mono 2 canaux - 2 kanaal stereo/mono
- Réglage du volume numérique - digitale volumeregeling met
avec fonction automatique automatische Loudness functie
Loudness
- 8 stations kunnen worden
- 8 stations mémorisées pouvant opgeroepen uit het geheugen
être appelées
- Kanaalkeuze AUX/FM
- Sélection du canal AUX/FM
- Timer voor automatische
- Minuterie pour une mise à l'arrêt uitschakeling na 30 min
automatique au bout de 30 min
alleen 8212 U
uniquement 8212 U
- Oproepfunctie (kan worden
- Fonction de diffusion uitgeschakeld)
(désactionnable)
- Geïntegreerde microfoon
- Microphone intégré
Technische gegevens
Werkspanning: 15 V -
Max. stroomopname: 300 mA
Uitgangsvermogen: 2 x 1 W an 16 Ohm
Beschermingsklasse: IP 20
Montage Montage
Montage effectué exclusivement Montage alleen toegestaan in een
sur une boîte de branchement verzonken contactdoos volgens DIN
encastrée conformément à la 4973-1 (afb. 1).
norme DIN 4973-1 (Fig. 1).
Fig. 2 - Afb. 2

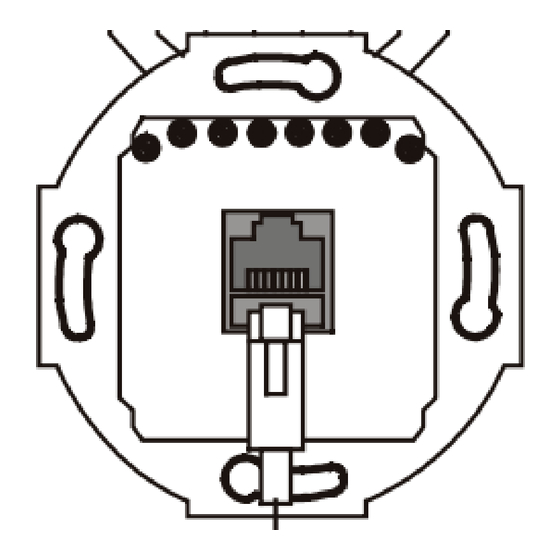

Anschluss
Stand: 04/04
Status: 04/04
Date: 04/04
Stand: 04/04
Bedienung
1. Wechsel zwischen
Externer Quelle und
Radio (Zentrale)
2. Abruf von gespeicherten
FM Stationen (Zentrale)
3. Lautstärkeregelung
4. EIN/AUS/automatische
Abschaltfunktion
Druck länger 3 s im EIN-
Zustand: Automatische
Abschaltung nach
ca. 30 min
5. Rundruf an alle
Verstärkereinsätze
8212U (Taste beim
Sprechen gedrückt
halten)
6. Rundrufunterdrückung
8212U Speichern der
Rundruflautstärke
Betätigen Sie während
eines Rundrufs die
Lautstärkereglung.
Die Lautstärke der
Rundrufe ist unabhängig
der Lautstärke der
Audiowiedergabe.
Gewährleistung
Busch-Jaeger Geräte sind mit modernsten Technologien gefertigt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt Busch-Jaeger
Elektro GmbH (im folgenden: Busch-Jaeger) - unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler - im
nachstehenden Umfang die Mängelbeseitigung für das Busch-Jaeger Gerät (im folgenden: Gerät):
Umfang der Erklärung: Diese Erklärung gilt nur, wenn das Gerät infolge eines - bei Übergabe an den Endverbraucher bereits vorhandenen - Konstruktions-,
Fertigungs- oder Materialfehlers unbrauchbar oder die Brauchbarkeit erheblich beeinträchtigt wird (Mangel). Sie gilt insbesondere nicht, wenn die
Beeinträchtigung der Brauchbarkeit des Gerätes auf natürliche Abnutzung, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von
aussen beruht. Diese Erklärung stellt keine Beschaffenheitsgarantie im Sinne der §§ 443 und 444 BGB dar.
Ansprüche des Endverbrauchers aus der Erklärung: Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird Busch-Jaeger
nach eigener Wahl den Mangel des Gerätes beseitigen (Nachbesserung) oder ein mangelfreies Gerät liefern. Der Endverbraucher kann keine
weitergehenden Ansprüche aus dieser Erklärung herleiten, insbesondere keinen Anspruch auf Erstattung von Kosten oder Aufwendungen im
Zusammenhang mit dem Mangel (z.B. Ein-/Ausbaukosten) noch auf Ersatz irgendwelcher Folgeschäden.
Geltungsdauer der Erklärung (Anspruchsfrist): Diese Erklärung ist nur für während der Anspruchsfrist bei Busch-Jaeger geltend gemachte Ansprüche aus
dieser Erklärung gültig.
Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler ("Kaufdatum"). Sie endet spätestens 30 Monate
nach dem Herstelldatum des Gerätes.
Geltungsbereich: In dieser Erklärung findet Deutsches Recht Anwendung. Sie gilt nur für in Deutschland wohnhafte Endverbraucher und / oder Käufe bei
in Deutschland sitzenden Händlern.
Geltendmachung der Ansprüche aus dieser Erklärung:
Zur Geltendmachung der Ansprüche aus dieser Erklärung ist das Gerät zusammen mit der ausgefüllten Servicekarte und einer Kopie des Kaufbeleges
sowie einer kurzen Erläuterung des beanstandeten Mangels unverzüglich an den zuständigen Fachhändler, bei dem das Gerät bezogen wurde, oder das
Busch-Jaeger Service-Center auf Kosten und Gefahr des Endverbrauchers zu senden.
Verjährung: Erkennt Busch-Jaeger einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch aus dieser Erklärung nicht an, so
verjähren sämtliche Ansprüche aus dieser Erklärung in 6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.
Busch-Jaeger Elektro GmbH, Service-Center, Gewerbering 28, 58579 Schalksmühle, Fon: 0180-5669900
Connection Connexion
Operation Commande
1. Changeover between 1. Basculement entre
external and radio Externe et Radio (central)
(central unit)
2. Appel des stations FM
2. Calling of stored FM mémorisées (central)
stations (central unit)
3. Réglage du volume
3. Volume control
4. Fonction de mise à l'arrêt
4. ON/OFF/automatic MARCHE/ARRET/automat
switching-off function ique
Press longer than 3 Appuyer pendant plus de
seconds when ON: 3 s en mode MARCHE :
Automatic switching off mise à l'arrêt automatique
after approx. 30 min au bout d'env. 30 min
5. Broadcast call to all 5. Diffusion à tous les
8212U amplifier units amplificateurs 8212U
(keep button pressed (maintenir la touche
while talking) enfoncée lorsque vous
parlez)
6. Broadcast call
suppression 6. Suppression de la
diffusion
8212U Saving the
broadcast call volume 8212U Enregistrement du
volume de diffusion
Adjust the volume control
during a broadcast call. Actionnez pendant une
diffusion le réglage du
The volume of broadcast
volume.
calls is independent of the
audio volume. Le volume de la diffusion ne
dépend pas du volume de la
retransmission audio.
Aansluiting
Bediening
1. Wissel tussen Extern en
Radio (centrale)
2. Oproepen van
opgeslagen FM stations
(centrale)
3. Volumeregeling
4. AAN/UIT/automatische
uitschakelfunctie
Druk van minstens
3 seconden lengte op de
toets bij status AAN:
Automatische
uitschakeling na ca.
30 min
5. Oproep aan alle
versterker-inzetstukken
8212U (toets gedurende
het spreken ingedrukt
houden)
6. Oproep onderdrukken
8212U opslaan van het
oproepvolume
Stel de volumeregeling
gedurende de oproep in
werking.
Het oproepvolume hangt
niet af van het volume van
de audioweergave.
