- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG SRX 50 R-3 (Robin) SRX 60 R-3 (Robin) SRX 65 R-3 (Robin) Weber Maschinentechnik GmbH Postfach 21 53, 57329 Bad Laasphe-Rückershausen Telefon 027 54 / 398-0 Telefax (0 27 54) 3 98-101 (Zentrale) u. 3 98-102 (Ersatzteile) SRX50/60/65...
- Seite 2 SRX50/60/65...
- Seite 3 Arbeits- und Betriebsverfahren, bei deren Durchführung zusätzlich die geltenden Umweltschutzbestimmungen und Entsorgungsvorschriften beachtet werden müssen. Wichtig! kennzeichnet wichtige Informationen, die der Bediener bzw. das Wartungspersonal besonders beachten muß. Weitere Informationen erhalten Sie von Ihrem autorisierten WEBER-Händler oder über eine der Kontaktadressen auf der letzten Seite! SRX50/60/65...
-
Seite 4: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften Bestimmungsgemäße Verwendung Stampfer dürfen nur bestimmungsgemäß unter Berücksichtigung der Bedienungs- und Wartungsanleitung, der Richtlinien*), den allgemein anerkannten sicherheitstechnischen Regeln und den länderspezifischen Bestimmun- gen betrieben werden. Als bestimmungsgemäße Verwendung gelten: - Schotterverdichtung, - Sandverdichtung, auf ebenen Flächen und im Kanalbau. Jeder andere Einsatz des Stampfers gilt als nicht bestimmungsgemäß und ist ein ausschließlich durch den Betreiber zu verantwortender Sachverhalt. -
Seite 5: Inhaltsverzeichnis
Verladung mit Kran ......10 Fehlersuche ........22 Erstinbetriebnahme ......10 2.3.1 Erstinbetriebnahme SRX 50, SRX 60 und SRX 65 .... 10 Kontaktadressen der Fa. WEBER Maschinentechnik GmbH ....23 Tätigkeiten vor Arbeitsbeginn ..10 2.4.1 Kraftstoffvorrat prüfen ......10 2.4.2 Fahrachse befestigen ...... -
Seite 6: Technische Beschreibung

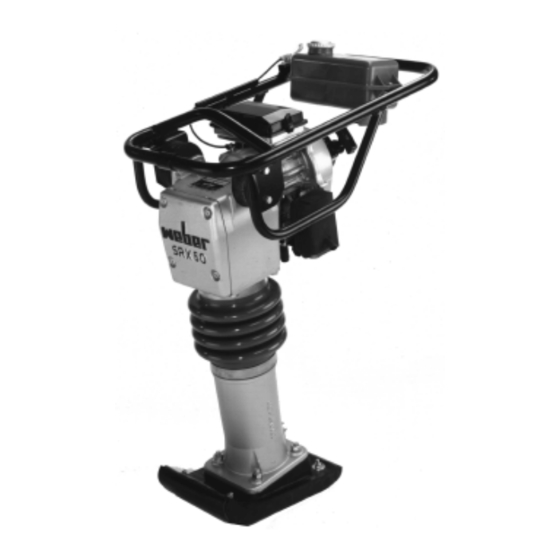

Technische Beschreibung Bildliche Darstellung Bild SRX 50, 60, 65 Handführungsstange 6 Stampffuß Kraftstofftank 7 Lufthauptfilter Luftvorfilter 8 Motor Stampferoberteil 9 Handstartvorrichtung Stampferunterteil 10 Gashebel SRX50/60/65... -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Die Stampfer der Typenreihen SRX 50, 60, 65 werden zur Schotter- und Sandverdichtung auf ebenen Flächen und im Kanalbau eingesetzt. Die Stampfer der SRX-Baureihe werden von einem Robin-2-Takt-Benzinmotor angetrieben. Die Stampfer dieser Baureihe werden mit einem Öl-Benzin-Gemisch im Mischverhältnis 1:50 betrieben. Der Stampfer besteht aus dem Stampferoberteil (1/4) und dem Stampferunterteil (1/5) mit Stampffuß... - Seite 8 8662, Part 1, in m/s²) Bitte tragen Sie folgende Daten Ihres Stampfers handschriftlich ein: Masch.-Nr. Betriebsgewicht Baujahr 3 3 3 3 3 Weber Maschinentechnik GmbH Postfach 2153 57329 Bad Laasphe-Rückershausen 4 4 4 4 4 Robin-Motor 1 Masch.-Typ 3 Masch.-Nr.
-
Seite 9: Bedienung
Bedienung Sicherheitsbestimmungen für die Bedienung Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Bedien- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu überprüfen. Der Stampfer darf nur mit sämtlichen Schutzeinrichtungen betrieben werden. Die Wirksamkeit der Bedienelemente darf nicht unzulässig beeinflußt oder aufgehoben werden. -
Seite 10: Transport
Transport Zum Transport über kurze Strecken innerhalb der Baustelle kann der Stampfer auf einer Transportkarre gefahren werden. Für den Transport über größere Distanzen kann der Stampfer mit einem Kran auf ein geeignetes Transportmittel (LKW, Hänger) gehoben werden. 2.2.1 Verladung mit Kran - Stampfer, wie im Abschnitt 2.7 beschrieben, außer Betrieb setzen. -
Seite 11: Fahrachse Befestigen
2.4.2 Fahrachse befestigen - Stampfer, wie unter Abschnitt 2.7 beschrieben, außer Betrieb setzen - Die beiden Befestigungsschrauben (5/1) vom Stampffuß (5/2) lösen - Die Halter (5/3) beiden Befestigungschrauben (5/1) anschrauben - Die beiden Räder (6/3) auf die Achse (6/1) schie- ben und mit Splinten sichern - Den Stampfer nach vorne kippen und die vor- montierte Achse (6/1) unter den Halter (6/2) schie-... -
Seite 12: Starten
Starten Vor dem Starten ist generell sicherzustellen, daß sich niemand im Gefahrenbereich des Stampfers befindet und daß alle Schutzvor- richtungen ordnungsgemäß angebracht sind. Niemals Starthilfe-Sprays verwenden. Bild 7 2.5.1 SRX 50 R-3, SRX 60 R-3 und SRX 65 R-3 starten - Kraftstoffhahn (7/1) in vertikale Stellung drehen. -
Seite 13: Stampfen
Stampfen - Stampfer starten (siehe Abschnitt 2.5). - Gashebel (9/1) in Vollgasstellung schieben. Nicht im Schlupfbereich der Fliehkraftkupplung arbeiten.Nur mit Betriebsdrehzahl arbeiten um erhöhten Verschleiß an der Fliehkraftkupp- lung zu vermeiden. Auf keinen Fall beim Stampfen die Hand- führungsstange loslassen. Auch bei kurzen Arbeitsunterbrechungen Stampfer außer Be- trieb setzen (siehe Abschnitt 2.7). -
Seite 14: Wartung
Eigenmächtige Veränderungen oder Umbauten am Stampfer sind aus Sicherheitsgründen nicht gestattet. Für Schäden, die durch Veränderungen oder Umbauten am Stampfer entstehen, ist jegliche Haftung des Herstellers ausgeschlossen. Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sind ausschließlich WEBER- Original-Ersatzteile zu verwenden. -
Seite 15: Regelmäßige Wartung
3.2.2 Regelmäßige Wartung Wartungsintervall Wartungsstelle Wartungstätigkeit Hinweise gesamte Maschine - auf sichtbare Beschädigungen, Leckagen u.ä. prüfen alle 8 Betriebsstunden Luftfilter - Luftfiltereinsatz reinigen, auf Beschädigung prüfen, ggf. # 3.3.2 austauschen Zündkerze prüfen, ggf. alle 50 Betriebsstunden Robin - Motor # 3.3.5 reinigen/wechslen sämtliche Schraubenver- Gesamte Maschine... -
Seite 16: Beschreibung Der Wartungsarbeiten
Beschreibung der Wartungsarbeiten 3.3.1 Öl im Stampferunterteil wechseln - Ölablassschraube (14/1) aus der Einfüllöffnung her- ausschrauben. - Altöl vollständig in geeignetes Auffanggefäß ablau- fen lassen, dazu Stampfer etwas nach vorn neigen. - Stampfer so nach hinten ablegen, daß die Ölablass- schraube nach oben weist. -
Seite 17: Lufthauptfilter Reinigen/ Austauschen
3.3.2.2 Lufthauptfilter reinigen/ austauschen - Klammern (17/2) lösen und Deckel (17/1) vom Luft- hauptfiltergehäuse abnehmen. - Hauptfiltereinsatz herausnehmen,Schaumstoffring (18/1) auswaschen und Filterpatrone (18/2) ausklop- fen/ausblasen. - Schaumstoffring sorgfältig trocknen, über die Filter- patrone stülpen und Hauptfiltereinsatz wieder ein- setzen. - Deckel auf Lufthauptfiltergehäuse aufsetzen und Bild 17 Klammern schließen Achtung! -
Seite 18: Kraftstoffilter Wechseln
3.3.3 Kraftstofffilter wechseln - Kraftstoffhahn (19/1) schließen. - Kraftstoffleitungen vom Kraftstoffilter (19/2) abziehen. Umweltgefährdung! Austretenden Restkraftstoff sofort abwischen. Al- ten Kraftstofffilter und kraftstoffgetränkte Putzlap- pen umweltgerecht entsorgen. Neuen Kraftstofffilter einbauen. Achtung! Bild 19 Auf richtige Einbaulage des neuen Kraftstoffilters achten (Pfeil auf dem Filter gibt die Flußrichtung an)! - Kraftstoffleitungen befestigen und Dichtigkeit prüfen. -
Seite 19: Zündkerze Reinigen, Einstellen, Wechseln
3.3.5 Zündkerze reinigen, einstellen, wechseln - Zündkerzenstecker (21/1) abziehen und Zünkerze herausschrauben. - Elektroden der Zündkerze reinigen. - Elektrodenabstand messen (Bild 22). Elektrodenabstand 0,5 - 0,6 mm - Ggf. Elektrodenabstand korrigieren oder Zündker- ze wechseln. Bild 21 Achtung! Nur Zündkerzen vom vorgeschriebenen Typ verwenden. -
Seite 20: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Sommer Winter Qualität 50, 60, 65 Kraftstofftank Benzin Öl-Benzin-Gemisch 1 : 50 Normal-Bleifrei nach DIN 51607 Öl: 2-Takt-Öl, handelsüblich Stampferunterteil Motoröl SAE 20W50 Fettschmierstellen Hochdruckfett (lithiumverseift), nach DIN 51825-KPF 2 nach Bedarf SRX50/60/65... -
Seite 21: Störungen Im Betrieb
Störungen im Betrieb Allgemeines Tritt am Stampfer eine Störung auf, ist nach folgendem Verfahren vorzugehen: - Stampfer, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Störungsquelle ermitteln (siehe Abschnitt 4.2, Fehlersuche). - Störung beseitigen (siehe Abschnitt 4.3, Instandsetzungs- und Wechselarbeiten). Wichtig! Die Beseitigung von Störungen, die den Motor betreffen, ist im Handbuch des Motorherstellers beschrie- ben. -
Seite 22: Fehlersuche
Fehlersuche Fehler Mögliche Ursache Abhilfe Hinweis Stampfer läßt sich nicht Startvorgang wie vorgeschrieben Bedienungsfehler # 2.5 durchführen starten Kraftsstoffmangel Kraftstoffvorrat prüfen # 2.4.1 Kraftstoffleitung falsch montiert Montage der Kraftstoffleitung # 3.3.4 überprüfen Luftfilter verschmutzt Luftfilter reinigen/ wechseln # 3.3.2 Kraftstoffilter verschmutzt Kraftstofffilter wechseln # 3.3.3 Zündkerze verschmutzt... -
Seite 23: Maschinentechnik Gmbh
SP. ZO.O. 0048-22 / 739 70 - 81 ul. Grodziska 17c Telefax 0048-22 / 739 70 - 82 05-830 Stara Wies / Nadarzyn WEBER Machine (USA), Inc. Telefon 001-207 / 947 / 4990 USA und 40 Johnson Ave 112 Telefax... - Seite 24 SRX50/60/65...
