IMP SMART 96-2 Bedienungsanleitung Seite 2

SMART 96-2 / WG-2 pH / mV
Hinweise zur Inbetriebnahme

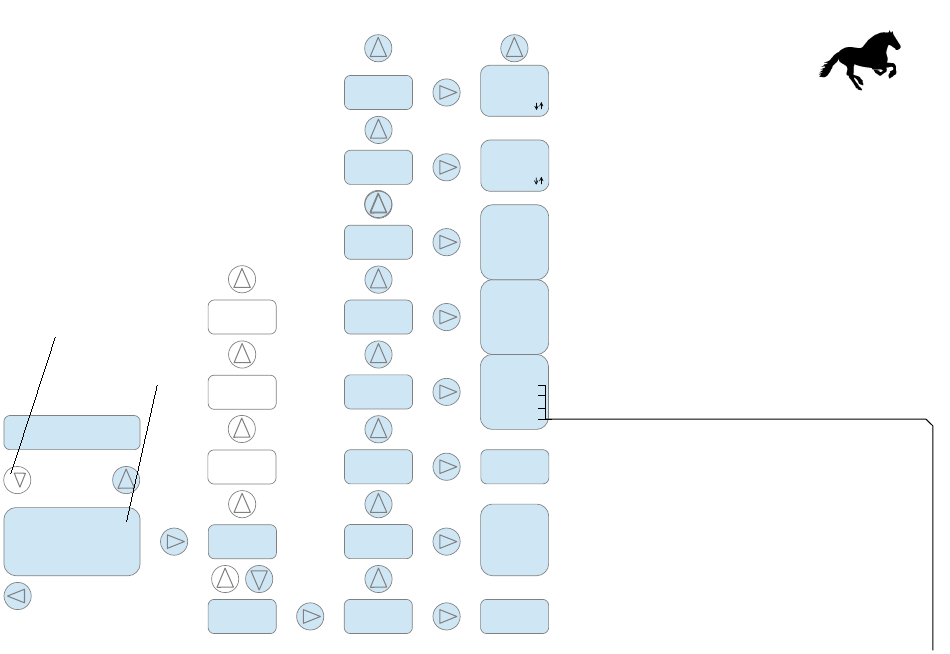

Konfiguration KONFIG 1
Umschalten der Anzeige
auf Temperatur
START
KONTRAST
Einstellung
°C
Anzeige
Messwert
xx.xx PH / xxx.x mV
Zurück mit dieser Taste
ANALOG 2
ANALOG 1
KANAL 3
RELAIS 3
KANAL 2
KONFIG 5
RELAIS 2
KANAL 1
KONFIG 4
RELAIS 1
KONFIG 3
EINGANG
KONFIG 2
TEMPERATUR
KONFIG 1
SPRACHE
PH-mV / Temp.
0...20 mA
4...20mA
20 mA
PH-mV / Temp.
0...20 mA
StromAusgang 0 / 4...20mA, Zuordnung zu pH-mV oder zu Temperatur
4...20mA
20 mA
Aus / Ein
PH-mV / Temp.
Grenzwert
ALARM Wir empfehlen, wenn möglich, in KANAL 3 den ALARM zu aktivieren.
PRI
PRF
Aus / Ein
PH-mV / Temp.
Grenzwert
ALARM
PRI
PRF
Aus / Ein KANAL aus / ein,
PH-mV / Temp.
Zuordnung zu pH-mV oder zu Temperatur
Grenzwert
Funktion des Kanals: GrenzwertRegelung, Alarm, ProportionalRegelungImpuls,
ALARM
ProportionalRegelungFrequenz.
PRI
PRF
Eingang
Auswahl MessGröße pH / mV
PH / mV
Temperatur
Temp.-Sensor angeschlossen → Temperatur = EIN auswählen.
Aus / Ein
°C / Wechsel Temp.-Anzeige im Wechsel mit pH-mV oder über die Taste °C
Deutsch
Englisch
