- Seite 1 Bedienungsanleitung Amperestundenzähler AZ 2000-DSZ IMP-Ingenieurgesellschaft mbH Westerbreite 7 49084 Osnabrück Tel: 0541-9778-320 fax: 0541-9778-106 eMail:info@imp-deutschland.de http://www.imp-deutschland.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Achtung Einführung Beschreibung der Bedienlemente Funktionsprinzip Blockschaltbild Gerätebeschreibungen Erfassung von Summenströmen mit dem Potentialtrennmodul TMD U/U und dem AZ 2000 DSZ Funktionsschaltbild Beschreibung elektronischer Dosiereinrichtungen Allgemeines Dosierelektronik DSZ 6.2.1 Funktionsschaltbild der Dosierelektronik DSZ an Dosiereinrichtung Amperestundenzähler AZ 2000 DSZ mit Magnetdosierpumpe Funktionsschaltbild AZ 2000 DSZ mit gamma/4-b Technische Daten Anschlußschemen... -
Seite 3: Achtung
Achtung Vor der Inbetriebnahme des Gerätes sollte die Bedienungsanleitung sorgfältig gelesen werden. Insbesondere sind alle Hinweise über Gefahren bei der Benutzung des Gerätes zu beachten. Dieses Gerät der Schutzklasse II ist gemäß DIN57 411 Teil 1, VDE 0411 Teil 1, Schutzmaßnahmen für elektronische Meßgeräte, gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen. -
Seite 4: Einführung
Einführung Mit den Amperestundenzähler AZ 2000-4000 haben wir ein modernes Gerätekonzept für die Galvanotechnik verwirklicht. Die Geräte werden in modularer Bauweise gefertigt. Dadurch sind sie außergewöhnlich servicefreundlich und in allen Ausführungen kurzfristig ab Lager lieferbar. Der Einsatz dieser Meßinstrumente kann als - Amperestundenzähler - Ampereminutenzähler - Amperesekundenzähler... -
Seite 5: Funktionsprinzip
Wandler verstärker 8 8 8 8 8 60mV 10kHz 8 8 8 8 8 Frequenzteiler 3 - 9999 Treiber Summenzähler 8 8 8 8 8 Impuls- sperre MB-Über- wachung Imp/100Ah-Amin Dosierelektronik +12V Dosier- Netzteil pumpe ba_az2000_dsz.FH5 0298 - 5 -... -
Seite 6: Gerätebeschreibungen

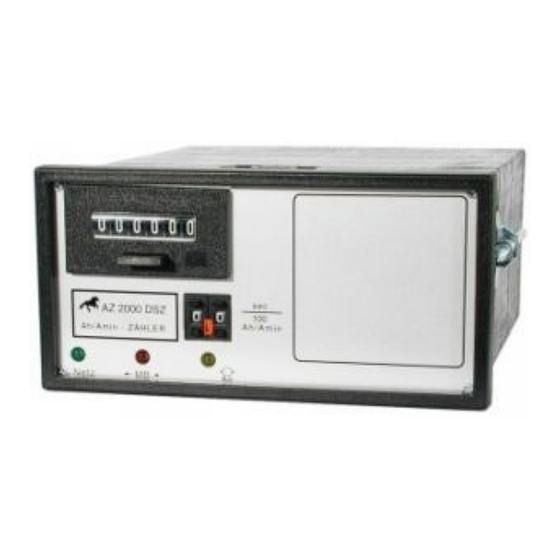

Gerätebeschreibung AZ 2000 DSZ Ah / Amin- ZÄHLER Ah/Amin Netz AZ 2000 DSZ Dieses Gerät arbeitet als Summenzähler mit einem 6-stelligen, elektromechanischen Rol- lenzählwerk. Die Anzeige wird mit einem Schlüssel zurückgestellt. Dies verhindert, daß der Zählerstand unbeabsichtigt verändert wird. Dieses Gerät besitzt zusätzlich eine dosierelektronik DSZ. -
Seite 7: Erfassung Von Summenströmen Mit Den Potentialtrennmodulen
Erfassung von Summenströmen mit den Potentialtrennmodulen TMD U/U und dem AZ 2000 DSZ Werden mehrere Galvanogleichrichter in einer Anlage mit einem gemeinsamen Elektrolyt betrieben, so ist zur manuellen bzw. automatischen Dosierung von Elektolytzusätzen der Gesamtsummenstrom erforderlich. Erreicht wird dies, indem man an jeden Galvanogleichrichter ein TMD U/U anschließt und über die sog. -
Seite 8: Beschreibung Elektronischer Dosiereinrichtungen
Beschreibung elektronischer Dosiereinrichtungen 6.1 Allgemeines Bei eleidrochemischen Vorgängen in galvanischen Bädern werden durch den elektrischen Strom Metalle ausgeschieden. Die ausgeschiedene Metallmenge ist abhängig von der Größe des elektrischen Stromes, der Galvanisierzeit und dem elektrochemischen Metalläquivalent. Um sicherzustellen, daß das galvanische Bad eine gleichbleibende Qualität aufweist, müssten das abgeschiedene Metall und andere chemische Zusätze zudosiert werden. -
Seite 9: Dosierelektronik Dsz
6.2 Dosierelektronik DSZ Bei der Dosierelektronik DSZ wird in Intervallen von 10 / 100 oder 1000 Ah/Amin ein Zeitrelais geschaltet. Die Einschaltdauer des Zeitrelais läßt sich an der Frontplatte des AZ von 1 - 99 Sekunden einstellen. Als Option kann auch ein anderer Einstellbereich eingebaut werden. Beispiel: Eingestellte Schaltdauer: 30 sec/100 Ah/Amin. -
Seite 10: Amperestundenzähler Az 2000 Dsz Mit Magnetdosierpumpe
Amperestundenzähler AZ 2000 DSZ mit Magnetdosierpumpe Beim Betrieb eines Amperestundenzählers im Zusammenhang mit der programierbaren Magnetdosierpumpe gamma/4-b ergibt sich eine Dosierung in Abhängigkeit einer vorgewählten Ah/Amin Zahl. Der Amperestundenzähler gibt bei jedem Summenzähler- bzw. Vorwahlzählersprung über seinen Optolopplerausgang einen Impuls an die Dosierpumpe gamma/4-b ab. An der gamma/4-b Pumpe wird nun eingestellt, wie viel Dosierhübe pro Summenzähler- bzw. -
Seite 11: Technische Daten
Technische Daten Zählerausführung AZ 2000 AZ 2000 DSZ AZ 4000 AZ 4000 DSZ Summenzähler 6-stelIig mechanisch Vorwahlzähler 6-stellig elektronisch Potentialfreier Optokop- plerausgang zum An- steuern der gamma/4-b Pumpe Potentialfreier Relais- ausgang zum An- steuern der gamma/4-b Pumpe Relaisausgang 8A/250V 50/160Hz Messgenauigkeit 0,1% 0,1%... -
Seite 12: Anschlußschemen
Anschlußschemen 9.1 Anschluß AZ 2000 DSZ Stromeingang bei internem Shunt (bis max. 12 A) Summenzähler Ausgang Optokoppler 2 (Oder Relais) Rücksetzeingang LCD-Vorwahlzähler (nur bei AZ 4000) Summenzähler Ausgang Optokoppler 1 (oder Relais) Relaisausgang Vorwahlzähler (potentioalfrei) Netz (230 V-AC/50Hz) ba_az2000_dsz.FH5 0298 - 12 -... -
Seite 13: Anschluß Potentialtrennmodule An Az 2000 Dsz
9.2 Anschluß Potentialtrennmodule TMD U/U an AZ 2000 DSZ TMD U / U Betriebsspannung: 230 V AC - Ausgang 230 V AC + Ausgang 230 V AC + Eingang Eingang - Shunt n vom Gleichrichter Potentialtrennmodule TMD U/U TMD U / U Betriebsspannung: 230 V AC - Ausgang 230 V AC... -
Seite 14: Anschluß Dsz An Magnetdosierpumpe Gamma/4-B
Amperestundenzähler (Rückseite) Magnetdosierpumpe AZ 2000 DSZ Gleichrichter Dosierpumpe allgemein Shunt... -
Seite 15: Einstellanweisungen
10. Einstellanweisung für Zählerserie AZ... Die nachfolgenden Hinweise und Einstelltabellen dienen der AZ-Eichung bzw. zur Umstellung der Anzeigegenauigkeit. (Auflösung) 10.1 Vorbereiten des Gerätes ACHTUNG: Vergewissern Sie sich vor dem Öffnen des Gerätes, daß das Gerät spannungsfrei ist! Sonst droht Lebensgefahr!! Leiterplatten nur an den Kanten anfassen! Achten Sie darauf, daß... -
Seite 16: Einstelltabellen Amperestundenzähler/Ampereminutenzähler
10.3 Einstelltabellen Amperestundenzähler/Ampereminutenzähler stunden 10.3.1 Ampere zähler AZ 2000 DSZ Vorwahl- Summenzähler Vorwahlzähler schalter Anzeige/Stunde Anzeige/Stunde Shunt A B C D 40 A 9 0 0 0 0040,00 00040,0 000040 040,00 0040,0 00040 50 A 7 2 0 0 0050,00 00050,0 000050 050,00 0050,0 00050 60 A 6 0 0 0... -
Seite 17: Ampere Minuten Zähler Az 2000 Dsz
