AMPHORA Plus Montageanleitung Seite 2

4)

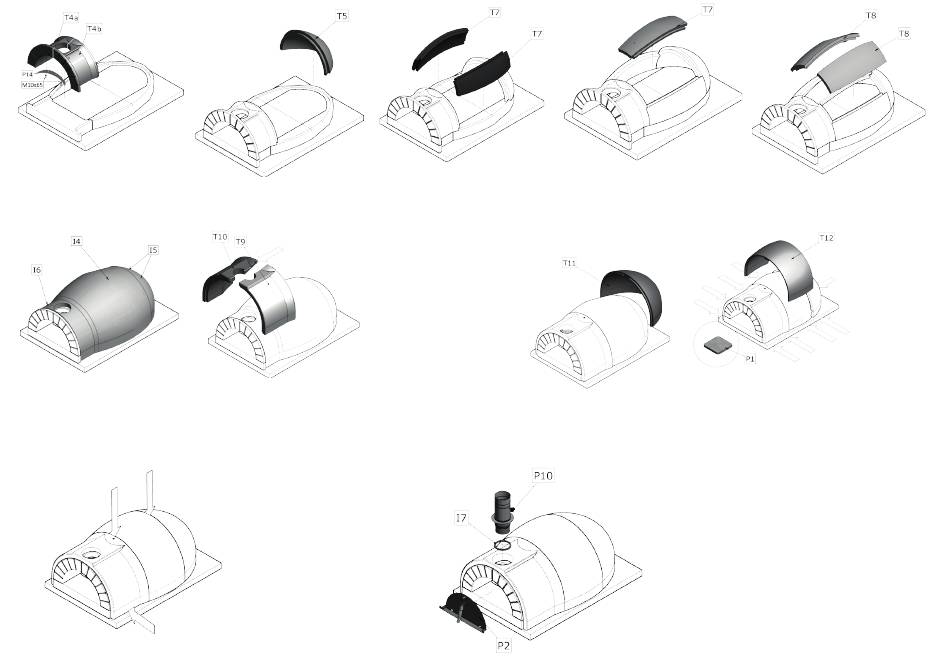

Bringen Sie auf die vordere Bodenplatte das vordere
Gewölbe an. Dann befestigen Sie den Rauchschutz auf
dem Bogen. Ziehen Sie Nicht die Gelenke zu fest, sonst
der Schaden von der feuerfeste Formen können
durch Wärme Dilatation auftreten.
9) 10)
Überdecken Sie das zusammengestellte Gewölbe
mit mindestens 1 Schicht Alufolie I8. Sichern Sie die
Alufolie mit Kitt gegen Bewegungen, indem Sie
diese punktförmig an den Feuerbeton-Formstücken
befestigen. Kleben Sie die Bio-Matte auf die Alufolie
laut dem Schnittplan.
13)
zur Gew‰hrleistung einer Silikonmatte Expansion
5)
Auf die hintere Bodenplatte
bringen Sie das hintere Gewölbe an.
Platzieren der vordere Teil T9 und T10 des Körpers über dem
vorderen Bogen, Schleusen miteinander verbunden werden, um
mit dem Gewölbe paaren. Die vordere Kante des Gehäuses
wie möglich zu erreichen, das Portal. Bevor Sie das
Schloss zu verriegeln und zu injizieren die gesamte
Oberfläche Gelenke ausreichende Menge an Silikon,
um zum Schluss nach der Montage zusammen
das Silikon gleichmäflig in den Schleusen und
Unter der oberen Kante des vorderen Portal
und dem vorderen Teil des Korpus um den Umfang
Dehnungsfuge min folgen. 3 mm.Dehnungsfugen erstel-
len, indem Sie den vorderen Teil des Corpus Expansion Unter-
legscheiben unterhalb der Unterkante des Körpers. Bei mehr als
zwei Scheiben miteinander zu heften sich Silikon. (Silikon in diesem
Abschnitt als Bindemittel wirkt Komponente T9 und T10 um den Ofen Schrank auf Rädern
Teile bewegen, wenn möglich überhaupt nerozjÌûdÏly und nicht gegen die Dehnungsfuge.
Silikon dient auch als Barriere gegen das Eindringen von Wasser in den Ofen in der Veranstal-
tung, die mit den Garantiebedingungen nicht entsprechen und wird nicht in den Ofen Dach.)
Am Umfang des Ofens tragen Sie in die entstan-
dene Fuge zwischen der unteren Kante vom
Korpus und dem Gestell klares Silikon ein.
In die Fugen geben Sie Silikon auf
solche Weise, dass Mann es
nötigenfalls der Ofen demontage
besetigen kann (z.B. bei der Rekla-
mation). (Silikon in diesem
Abschnitt dient als Barriere das
Eindringen von Wasser in den Ofen,
wenn Sie Garantiebedingungen verstoflen
und nicht die Ofendach und auch zum Ausgle-
ich von Unebenheiten zwischen den Corpora. In
dem Fall, dass der Ofen nach den Bedingungen, die
fixieren verwendet).
6)
Bringen Sie das kleine seitliche Gewölbe
zwischen das vordere und hintere Gewölbe an.
Seitliche Gewölbe sollten mit Loch nach vorne
Portal platziert werden.
11)
des Gelenks. Silikon sollte nicht sichtbar
sein. Stellen Sie sicher, dass das Silikon
zusetzt Loch auf dem Thermometer.
Platzieren Sie den hinteren Korpus auf
der Unterbau über das hintere Gewölbe.
14)
7)
Den mittleren Teil des Gewölbes orientieren
Sie mit das Loch näher zur Öffnung
des kleinen Schornsteins und legen
Sie diesen Teil auf den Gipfel des Gewölbes. Formstücke so, dass die Schlösser ineinander einrasten.
12)
Ausrichtung erforderlich, legen Sie die mitgelieferten Dehnungsunter-
legscheiben unter die seitlichen Kanten ein, am besten an den mit Pfeilen
gekennzeichneten Stellen (9 Punkte). Ziehen Sie die Unterlegscheiben
nicht mehr aus. Beim Einsatz von mehr als 2 Stück Unterlegscheiben
Schneiden Sie eine Öffnung für den Schornstein aus (durch die Isolation und die Alufolie).
Dichtschnur in das Loch für den Schornstein in die vorbereiteten Nuten Einbauten. Um die
beiden Fäden Dichtung und Kabel bündig mit der Innenkante der Nut Schornstein Innenauss-
tattung erstellen. Dann vorsichtig in das Loch grundlegender Teil des Schornsteins
einfügen, so dass die obere Abdeckung Flansch passt auf den verglasten Körper. Top
mit einer Hand an der Klappe bewegt sich nicht verformen oder anders einzusetzt.
Anderenfalls verwenden können Schäden an der Dichtleiste. Rauch, Hitze und
Feuer wird dann zwischen den Fliesen und den Körper eindringen. Mit der
Klappe sanft drehen die Rutsche, nur etwa 90 Grad. Ansonsten gibt es
eine Wendung Gewinde und Kennzeichnung offen oder geschlossen wird
nicht korrekt angezeigt. Der Hauptteil des Schornsteins, wenn möglich, aus dem
Ofen nehmen. Nach mehrmaligem Aus- und Einbau kann zur Beschädigung der Abdich-
tung. Falls Sie einen mehr als ein Meter langen Schornstein an den Backofen anschließen,
überprüfen Sie, bite, dass das Schornsteinsystem einen nicht übermäßigen Druck auf die Basis
entwickelt. Schließen Sie die Tür. Thermometer Stelle ganz am Ende der Bohrung für den Schornstein.
Für einen ordnungsgemäß Betrieb muss die Dämmung durchdringen.
8)
In die übrigen Bereiche legen Sie die letzen zwei
Platzieren Sie den
Mittelteil vom Korpus
auf der Unterbau zwischen
einzelne Teile des Korpus so,
dass die Ausschnitte einzelner
Formstücke ineinander einrasten und
die Fugen möglichst klein sind. Ist eine
aufeinander befestigen Sie diese mit Silikon zueinander.
