Betriebsanleitung
TWIN Steuerung



Revision 1.82
Inhalt

Beschreibung ..............................................................................................................................................................1
Programmversion .....................................................................................................................................................1
Eingabe von Werten .................................................................................................................................................2
Einstellen der Parameter .......................................................................................................................................2
Kalibrierung  . ................................................................................................................................................................4

Kalibrierung der Ausbringmenge  . ..........................................................................................................4

Kalibrierung des Säwellensensors (Abdrehprobe)  . ........................................................................4

Kalibrierung des Säwellensensors (Abdrehprobe) mit Kalibrierwert ...................................7

Kalibrierung der Arbeitsbreite ................................................................................................................8

Kalibrierung der Geschwindigkeit .........................................................................................................8
Einstellung und Kontrolle der Gebläsegeschwindgikeit ..........................................................................9
Bedienung am Feld ................................................................................................................................................  1 0
Zusatzfunktionen ...................................................................................................................................................  1 2

Zurücksetzen des Monitors ....................................................................................................................  1 2

Hardware Test ..............................................................................................................................................  1 2

Notfallmodus ................................................................................................................................................  1 3

Fahrgassen  . ....................................................................................................................................................  1 4
ANHANG 2 Alarme/Error Codes .....................................................................................................................  1 8
Anschlüsse mit Schema  ......................................................................................................................................  2 1


20140825 (letztes update)

Software Version 8:32




Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Technik-Plus TWIN

  • Seite 1: Inhaltsverzeichnis

      Betriebsanleitung  TWIN Steuerung        Revision 1.82   20140825 (letztes update)    Software Version 8:32  Inhalt   Beschreibung ................................1   Programmversion ..............................1   Eingabe von Werten ..............................2  Einstellen der Parameter ............................2  Kalibrierung  .................................4    Kalibrierung der Ausbringmenge  ......................4    Kalibrierung des Säwellensensors (Abdrehprobe)  .................4    Kalibrierung des Säwellensensors (Abdrehprobe) mit Kalibrierwert ........7    Kalibrierung der Arbeitsbreite ........................8    Kalibrierung der Geschwindigkeit ......................8  Einstellung und Kontrolle der Gebläsegeschwindgikeit ................9  Bedienung am Feld ..............................  1 0  Zusatzfunktionen ..............................  1 2 ...
  • Seite 2: Beschreibung

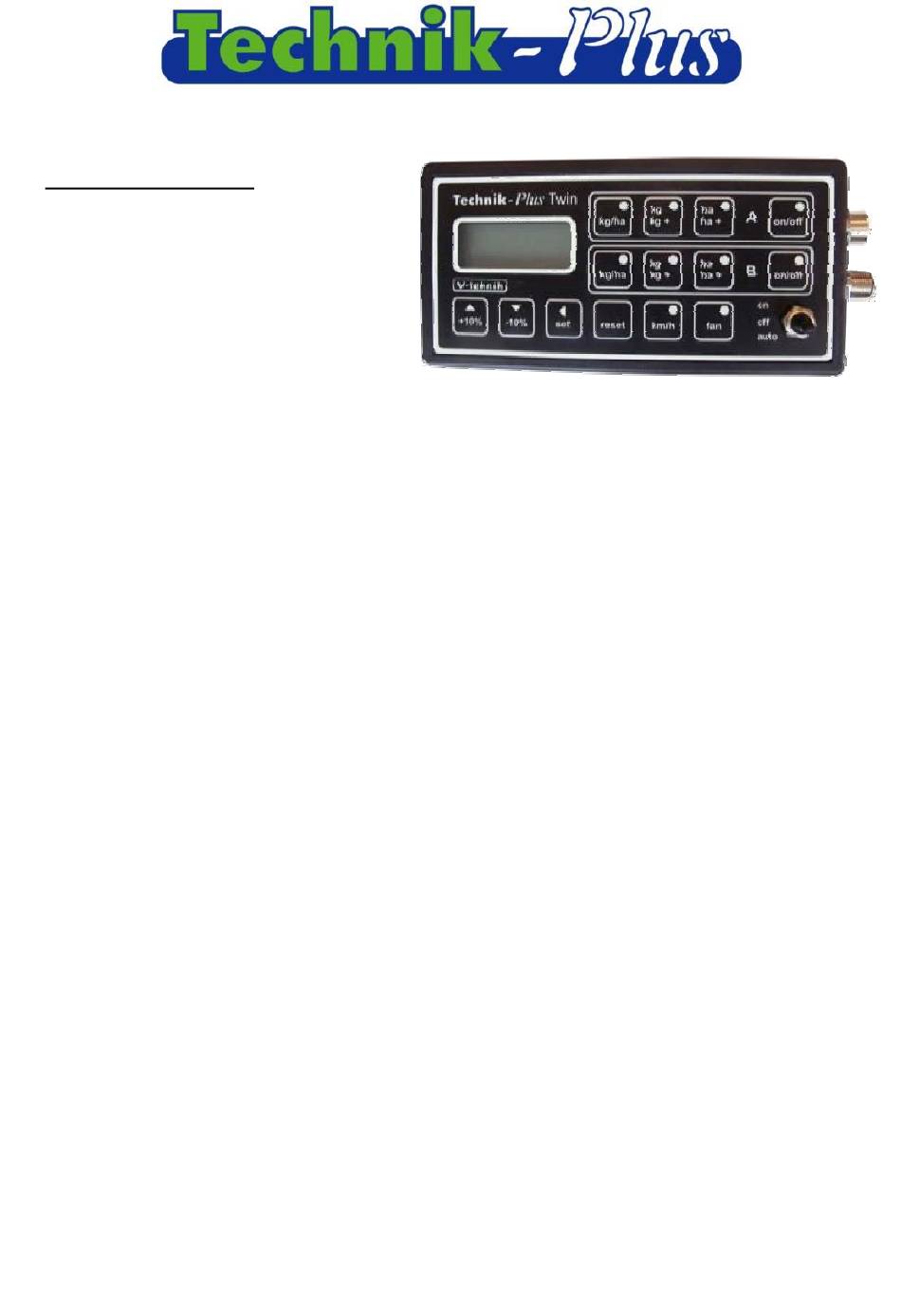

      Beschreibung        TWIN Steuerung  KONTROLLBOX maschinenseitig    (an der Säeinheit befestigt)  Display      Kalibriertasten Säeinheit A    Kalibriertasten Säeinheit B      Kippschalter     Kalibriertaste Geschwindigkeit          Programmversion    Nach der Startsequenz wird kurz die Programmversion der TWIN Steuerung und der  Kontrollbox wie folgt angezeigt:        Programmversion TWIN Steuerung : Programmversion Kontrollbox             ...
  • Seite 3: Eingabe Von Werten

      Unterstrich ist jetzt bei der nächsten Ziffer.     005   Verändern Sie die Ziffer mit den +10% / ‐10%  Tasten …      Fahren Sie solange fort, bis der richtige Wert  am Display steht.      125       INSTELLEN DER  ARAMETER   Die TWIN Steuerung kann zu Regulierung von Motoren mit unterschiedlichen techn. Daten  verwendet werden. Dafür ist es notwendig die Parameter richtig einzustellen. Bei einigen  Parametern wird die richtige Signalabnahme (Geschwindigkeitssignal, Hubwerkssignal)  eingestellt. Kontrollieren Sie die Parameter vor der ersten Kalibrierung!  Eine Liste mit den richtigen Werten für die Parameter finden Sie im Anhang 1.    1.Drücken Sie SET und RESET gemeinsam für  2 Sekunden.  2. Das Display zeigt jetzt die  Parameternummer an. Wert blinkt     Stellen Sie mit SET und den +10% / ‐10%  Tasten die richtige Parameternummer ein.  (00=Parameter Nr.0)      2 | S e i t e  ...
  • Seite 4   . Drücken Sie SET für 2 Sekunden. Das      Display zeigt jetzt den Wert an, der für           00 diesen Parameter einprogrammiert ist.   4.  Stellen Sie mit SET und den +10% / ‐10%    Tasten den richtigen Wert ein. 0009 5. Drücken Sie SET für 2 Sekunden zur    Bestätigung. 0010 6. Das Display zeigt jetzt wieder die  Parameternummer an.  Stellen Sie mit SET  und den +10% / ‐10% Tasten die nächste    Parameternummer ein.   7. Drücken Sie SET für 2 Sekunden. Das  Display zeigt jetzt den Wert an, der für      diesen Parameter einprogrammiert ist. 8. Stellen Sie mit SET und den +10% / ‐10%    Tasten den richtigen Wert ein. 0003 9. Drücken Sie SET für 2 Sekunden zur      Bestätigung. 0000 10.  Das Display zeigt jetzt wieder die ...
  • Seite 5: Kalibrierung

      11. Folgen Sie wieder den Schritten 7‐10  solange, bis alle Parameter richtig eingestellt    sind. 12. Drücken Sie (während die  Parameternummer angezeigt wird) RESET  für 2 Sekunden um aus dem Menü  auszusteigen. Sie können auch während der  Programmierung mit RESET aussteigen. Die    bis dahin bestätigten Werte bleiben  gespeichert.   KALIBRIERUNG      ALIBRIERUNG DER  USBRINGMENGE 1. Drücken Sie die Taste kg/ha für   Säeinheit A.  Das grüne LED bei der Taste    leuchtet. 2. Drücken Sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am    Display blinkt. 3. Geben Sie die gewünschte  Ausbringmenge in kg/ha mit SET und den  200.0 +10% / ‐10% Tasten ein.    (z.B. 200kg = 200.0) 4. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  200.0 5. Drücken Sie die Taste kg/ha für   Säeinheit B.  Das grüne LED bei der Taste  leuchtet. Folgen Sie den Schritten 2‐4 und  geben Sie so die gewünschte  Ausbringmenge für Säeinheit B ein. ...
  • Seite 6: Kalibrierung Des Säwellensensors (Abdrehprobe)

      ALIBRIERUNG DES   ÄWELLENSENSORS  BREHPROBE 6. Drücken Sie die Taste kg/kg+ für Säeinheit    A. Das grüne LED bei der Taste leuchtet. 7. Drücken sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  0.00   Display blinkt. 8. Der angezeigte Wert sind die  Gramm/Impuls während der Abdrehprobe.  0.00 Dieser Wert muss immer auf 1.00 eingestellt  werden, mit SET und den +10% / ‐10%    Tasten. 9. Drücken Sie SET für 2 Sekunden zur  Bestätigung. Das LED bei der on/off Taste  1.00   beginnt zu leuchten.  10. Öffnen Sie die Bodenklappe und stellen    Sie ein Auffanggefäß mit bekanntem  Gewicht unter Säeinheit A. Füllen Sie das  Saatgut in den Behälter. 11a. Schalten Sie den Kippschalter auf ON.  Säwelle beginnt zu drehen.  0.000 11b. Lassen Sie die Säwelle nur kurz laufen,  damit sich die Welle füllen kann. Schalten  Sie den Kippschalter wieder auf OFF. Säwelle    stoppt. Drücken Sie jetzt RESET zum  Abbrechen. Folgen Sie noch einmal den  Schritten 6‐11a. und gehen Sie dann weiter  bei 11c. Füllt man die Säwelle vor der  Abdrehprobe nicht auf, kann es bei kleinen ...
  • Seite 7   12. Schalten Sie den Kippschalter auf OFF.  Die Säwelle stoppt. Wägen sie das  0.935 aufgefangene Saatgut ab. Nicht vergessen:    Gewicht vom Auffanggefäß wegrechnen! 13. Drücken Sie kurz SET. Der Wert am  Display blinkt. Das LED bei der on/off Taste  0.935 erlischt.  14. Der Wert am Display zeigt die   heruntergelaufenen kg mit 3 Dezimalstellen  1.253 an. Dieser Wert muss jetzt auf die  abgewogenen kg korrigiert werden. (Mit SET  und den +10% / ‐10% Tasten)  15. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  1.253 16. Der angezeigte Wert sind jetzt die  korrekten g/Impuls  (Erinnerung: zu Beginn  8.07 wurde 1.00 eingeben ) Diesen Kalibrierwert   können Sie sich nach Bedarf notieren. Bei  nochmaliger Kalibrierung des gleichen    Saatgutes kann die Abdrehprobe  übersprungen werden (Achtung: Das  Gewicht des Saatgutes kann sich aufgrund  verschiedener Faktoren verändern und es  kann zu Ungenauigkeiten der  Ausbringmenge führen! Wir empfehlen das  Saatgut mind. einmal pro Jahr neu zu  kalibrieren.)  Drücken Sie kurz SET zur Bestätigung.    17. Drücken Sie die Taste kg/kg+ für  Säeinheit B. Das grüne LED bei der Taste  leuchtet. Folgen Sie den Schritten 7‐16 und  führen Sie so die Kalibrierung des  Säwellensensors (Abdrehprobe) für ...
  • Seite 8     ALIBRIERUNG DES   ÄWELLENSENSORS  BREHPROBE  MIT  ALIBRIERWERT 18. Drücken Sie die Taste kg/kg+ für  Säeinheit A. Das grüne LED bei der Taste    leuchtet. 19. Drücken sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  0.00   Display blinkt. 20. Geben Sie mit den SET und +10% / ‐10%     Tasten den notierten Kalibrierwert ein. 0.00 21. Drücken Sie SET für 2 Sekunden zur  Bestätigung. Das LED bei der on/off Taste  1.44   beginnt zu leuchten.  22. Drücken Sie kurz SET. Der Wert am  Display blinkt. Das LED bei der on/off Taste  0.000 erlischt.  23. Drücken Sie SET für 2 Sekunden. Die  Abdrehprobe wurde übersprungen.  0.000 24. Am Display wird nochmals der  Kalibrierwert angezeigt. Drücken Sie kurz  1.44 SET zur Bestätigung.    25. Drücken Sie die Taste kg/kg+ für  Säeinheit B. Das grüne LED bei der Taste  leuchtet. Folgen Sie den Schritten 19‐24 und  führen Sie so die Kalibrierung des  Säwellensensors (Abdrehprobe) mit ...
  • Seite 9: Kalibrierung Der Arbeitsbreite

        ALIBRIERUNG DER  RBEITSBREITE 26.  Drücken Sie die Taste ha/ha+ für  Säeinheit A. Das grüne LED bei der Taste  leuchtet.  27. Drücken Sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  Display blinkt.   28. Geben Sie jetzt Ihre Arbeitsbreite in cm  ein (6m = 600). Eingabe mit SET und den  +10% / ‐10% Tasten.  29. Drücken Sie SET für 2 Sekunden zur  Bestätigung.          30. Die Arbeitsbreite wird nur einmal bei der  ha/ha+ Taste für Säeinheit A kalibriert und  gilt sowohl für Säeinheit A als auch für  Säeinheit B.    ALIBRIERUNG DER  ESCHWINDIGKEIT 31. Drücken Sie die Taste km/h für   Säeinheit A. Das grüne LED bei der Taste  leuchtet.  32. Drücken Sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  Display blinkt.   33. Geben Sie mit SET und den +10% / ‐10%  Tasten den geschätzten zurückgelegten Weg  des Traktorrades von Signal zu Signal ein  (Wert zwischen 1‐500; siehe Montage des  Geschwindigkeit‐Sensors).  Bei Abnahme der    Geschwindigkeit von der Signalsteckdose,  Radar, GPS geben Sie 7,3 ein.  8 | S e i t e  ...
  • Seite 10: Einstellung Und Kontrolle Der Gebläsegeschwindgikeit

      34. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  35. Fahren Sie mit dem Traktor eine  bekannte Länge (Empfohlen: 100m) auf dem  Feld.  36. Nachdem Sie die 100m gefahren sind,  drücken Sie kurz SET.  87.2 37. Der Wert am Display zeigt die gefahrene  Strecke in m an. Dieser Wert muss jetzt auf  die gefahrenen m korrigiert werden. (Mit  SET und den +10% / ‐10% Tasten)  38. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  39. Der angezeigte Wert ist jetzt der  korrekte Weg von Impuls zu Impuls.  176.5 Verändern Sie diesen Wert nicht.  Drücken  Sie kurz SET zur Bestätigung.      40. Die Kalibrierung der Geschwindigkeit  wird nur einmal für beide Säeinheiten  durchgeführt.    EBLÄSEGESCHWINDGKEIT 41. Einstellung und Kontrolle der Gebläsegeschwindigkeit (Nur bei hydraulischem  Gebläseantrieb mit Gebläsesensor):  ACHTUNG! STELLEN SIE DIE GEBLÄSEGESCHWINDIGKEIT ERST DANN EIN, WENN DAS ÖL  FÜR DEN HYDRAULISCHEN GEBLÄSEANTRIEB BETRIEBSTEMPERATUR ERREICHT HAT!!!!  42. Drücken Sie die „fan“ Taste für 2  Sekunden. Das LED bei der Taste blinkt.  9 | S e i t e    ...
  • Seite 11: Bedienung Am Feld

      43. Die Geschwindigkeit (in U/min) des  Gebläses wird jetzt angezeigt. Regulieren Sie  1245 die Geschwindigkeit mit der  Öldurchflussmenge (max. 50lit./min) an der  Hydraulik. Drücken Sie die „fan“ Taste zum    Verlassen des Gebläsemenüs      EDIENUNG AM    1. Drücken Sie die „fan“ Taste um das  Gebläse einzuschalten.   2. Drücken Sie die ON/OFF Taste für  Säeinheit A. Drücken Sie die ON/OFF Taste  für Säeinheit B.  . Bringen Sie den Kippschalter in die    richtige Position:  ON = Die Säwellen werden je nach  Fahrgeschwindigkeit reguliert, aber der  AN/AB Sensor ist deaktiviert.    OFF = Die Säwellen sind abgeschaltet. Ein       Doppelpunkt blinkt am Display  AUTO = Die Säwellen werden je nach  Fahrgeschwindigkeit reguliert und das  EIN/AUS Schalten der Säwellen wird mit dem  AN/AB Sensor geregelt. Ein Doppelpunkt  blinkt am Display.  (Die Polarität des AN/AB Sensors kann  geändert werden. Siehe Parameter Nr. 02)    4. Beide Säeinheiten sind eingeschalten.  Stellen Sie den Kippschalter wieder auf off >  beide Säeinheiten sind ausgeschalten.  Sie können auch nur eine der beiden ...
  • Seite 12   Die Maschinen sind jetzt aktiv. Sie können während der Fahrt folgende Werte ablesen: 5. Drücken Sie die kg/ha Taste (Gilt für die  kg/ha Taste bei Säeinheit A und B). Das  60.0 Display zeigt die eingegebenen kg/ha an. Die  Aussaatmenge kann hier in 10% Schritten  schnell verstellt werden. Drücken Sie dafür    die +10% / ‐10% Taste.    Drücken Sie die kg/ha Taste ein zweites Mal.  Das Display zeigt jetzt die tatsächlichen  kg/ha an. Dieser Wert kann von der  eingegebenen Ausbringmenge abweichen,  wenn   1. Der Traktor abrupt abgebremst wird.   2. Der Traktor schnell beschleunigt wird.   3. Der Säwellenmotor nicht dreht.   6. Drücken Sie die kg/kg+ Taste (Gilt für die  kg/kg+ Taste bei Säeinheit A und B). Das  38.2 Display zeigt die bisher ausgebrachte Menge  in kg an. Zum Löschen dieses Wertes    drücken Sie RESET für ca. 1 Sekunde. 7. Drücken Sie die ha/ha+ Taste (Gilt für die  ha/ha+ Taste bei Säeinheit A und B). Das  Display zeigt die bisher bearbeitete Fläche in  ha an. Zum Löschen dieses Wertes drücken  Sie RESET für ca. 1 Sekunde  8. Drücken Sie die km/h Taste. Das Display  zeigt die aktuelle Geschwindigkeit in km/h  10.7 an.      11 | S e i t e  ...
  • Seite 13: Zusatzfunktionen

      USATZFUNKTIONEN     Startsequenz = Tritt unmittelbar nachdem die TWIN Steuerung mit der Batterie verbunden  wird auf. Am Display wird eine strichlierte Linie angezeigt und die LEDs an den Tasten  beginnen nacheinander zu leuchten.    Zurücksetzen der TWIN Steuerung  Es ist möglich alle Parameter und die Kalibrierung zurück zu setzen. Bei Fehlercode Er 10  kann dies notwendig sein. Bevor Sie diesen Schritt durchführen, trennen Sie die  Stromversorgung – Verbinden Sie die TWIN wieder mit der Batterie. Tritt der Fehlercode  immer noch auf, gehen Sie wie folgt vor:    1. Unterbrechen Sie die Stromversorgung.  2. Verbinden Sie die TWIN Steuerung wieder mit der Batterie.  3. Vergewissern Sie sich, dass der Kippschalter auf ON gestellt ist.  4. Drücken Sie währen der Startsequenz gleichzeitig die Tasten  +10% und kg/ha und  ha/ha+  der Säeinheit A.  5. Die TWIN startet neu. Die Parameter und Kalibrierung sind zurückgesetzt.    Hardware Test:  Sie können die Funktion der Tasten, LEDs, des Displays und Kippschalters im Hardware Test  überprüfen.  Den Hardware‐Testmodus aktivieren Sie wie folgt:    1. Unterbrechen Sie die Stromversorgung.  2. Vergewissern Sie sich, dass der Kippschalter auf OFF gestellt ist.  3. Schließen Sie die Steuerung an die Batterie an. Drücken Sie während der  Startsequenz die Tasten on/off und ha/ha+ der Säeinheit A gleichzeitig.  4. Die Einheit befindet sich jetzt im Hardware‐Testmodus. ...
  • Seite 14: Notfallmodus

        auto  3 Dezimalpunkte      Zum Verlassen des Hardware‐Testmodus unterbrechen Sie die Stromversorgung. Schließen  Sie die Steuerung wieder an die Batterie an. Sie befinden sich jetzt wieder im normalen  Modus.      Notfallmodus  (Achtung: Die Parametereinstellungen und die Kalibrierung werden hier gelöscht und müssen  für den normalen Arbeitsmodus wieder neu programmiert/kalibriert werden)    Es kann passieren, dass aus verschiedenen Gründen die TWIN Steuerung bzw. Kontrollbox  nicht einwandfrei funktioniert. In diesem Fall gibt es den Notfallmodus. Damit können Sie  Ihre Arbeit am Feld beenden bis das Ersatzteil eingetroffen ist  bzw. nachher die TWIN zur  Überprüfung einschicken.    1. Unterbrechen Sie die Stromversorgung.  2. Vergewissern Sie sich, dass der Kippschalter auf OFF gestellt ist.  3. Schließen Sie die Steuerung an die Batterie an. Drücken Sie während der  Startsequenz die Tasten +10% und ‐10% gleichzeitig.  4. Die Einheit befindet sich jetzt im Notfallmodus.    Im Notfallmodus sind folgende Funktionen möglich:    1. Einstellen der Ausbringmenge  2. Einstellen der Gebläsegeschwindigkeit  3. Ablesen der Fahrgschwindigkeit, sofern die Geschwindigkeitsabnahme funktioniert.  (Wird im Notfallmodus für keine Berechnungen der gesamt ausgebrachten Menge ...
  • Seite 15: Fahrgassen

      4. Einschalten der Säeinheit  5. Alarme und Fehlercodes sind NICHT verfügbar!    1. Einstellen der Ausbringmenge:  Drücken Sie die kg/ha Taste. Das LED an der Taste beginnt zu blinken. Sie können  jetzt die Geschwindigkeit der Säwelle zwischen 0 (ausgeschalten) und 100 (maximale  Geschwindigkeit) verstellen.  Führen Sie eine Abdrehprobe durch, um die richtige Einstellung zu erhalten:  Stellen Sie ein Auffanggefäß unter die Säeinheit und öffnen Sie die Bodenklappe.  Drücken Sie die on/off Taste. Schalten Sie den Kippschalter auf „on“ oder „auto“. (Im  Notfallmodus haben „on“ und „auto“ dieselbe Funktion). Die Säeinheit ist jetzt  eingeschalten. Lassen Sie die Säwellen eine Minute laufen schalten Sie den  Kippschalter wieder auf off. Wägen Sie das Saatgut ab. Anhand dieser Formel können  Sie sehen, ob Ihre Einstellung richtig war:    Arbeitsbreite  m  x Geschwindigkeit  km/h  x Ausbringmenge  kg/ha kg pro Minute    Vergleichen Sie das abgewogene Saatgut mit dem Ergebnis dieser Formel. Stimmen  die beiden Werte überein, dann ist Ihre Einstellung korrekt. Ansonsten korrigieren Sie  die Geschwindigkeit der Säwelle.    2. Einstellen der Gebläsegeschwindigkeit:  Drücken Sie die fan Taste. Das LED an der Taste beginnt zu blinken. Sie könne die  Geschwindigkeit des Gebläses zwischen 0 (ausgeschalten) und 10 (maximale  Geschwindigkeit) verstellen.    3. Ablesen der Fahrgeschwindigkeit (Wenn die Geschwindigkeitsabnahme funktioniert):  Drücken Sie die km/h Taste. Die Fahrgeschwindigkeit wird am Display angezeigt.    4. Einschalten der Säeinheit:  Drücken Sie die fan Taste. Das Gebläse ist jetzt eingeschalten. Drücken Sie die on/off  Taste. Schalten Sie den Kippschalter auf „on“ oder „auto“. (Im Notfallmodus haben ...
  • Seite 16: Anhang 1 Parametereinstellungen

        TWIN‐ FRONT‐TURBO    ARAMETEREINSTELLUNGEN   ANHANG   Nr.  Name  Beschreibung  Wert  P‐Wert für die Einstellung des Motors. Vorgegebene Werte verwenden!  00  P (PID) Motor A  10  Erlaubte Werte von 0‐100.  I‐Wert für die Einstellung des Motors. Vorgegebene Werte verwenden!  01  I (PID) Motor A   0  Erlaubte Werte von 0‐100.  P‐Wert für die Einstellung des Motors Vorgegebene Werte  verwenden!  02  P (PID) Motor B  0  Erlaubte Werte von 0‐100  I‐Wert für die Einstellung des Motors. Vorgegebene Werte verwenden!  03  I (PID) Motor B  0  Erlaubte Werte von 0‐100  Umkehren der Funktion des EIN / AUS Sensors. Der Sensor reagiert auf Metall.  „1“: Sensor hat keinen Kontakt mit Metall = Säwelle eingeschalten; Sensor hat Kontakt mit Metall = Säwelle aus  04  EIN /AUS Sensor  „0“: Sensor hat Kontakt mit Metall = Säwelle eingeschalten; Sensor hat keinen Kontakt mit Metall = Säwelle aus  1  (siehe Montage des EIN/AUS Sensors)  Erlaubte Werte sind 0 und 1. ...
  • Seite 17     Aktuelle Motor‐ 10  Zeigt die aktuelle Stromstärke für den Säwellenmotor B in Ampere an. Wert ist nicht veränderbar.    stromstärke B    Max. Motor‐ Höchste erlaubte Stromstärke für Säwellenmotor B. Bleibt der Motor eine Sekunde über diesem Wert, schaltet er  11  0  stromstärke B  automatisch ab und ein Alarm wird ausgelöst. Erlaubte Werte von 0‐100.    12  Aktuelle Spannung  Eingegebene Spannung. Die Steuerung ist für 12 V ausgelegt. Dieser Wert ist nicht veränderbar.     Umkehren der Funktion des Leermeldersensors. Wird der Fehlercode Er06 bei vollem Behälter angezeigt, ändern Sie  13  Leermeldersensor  diesen Parameter auf den jeweils anderen Wert.  0  Geben Sie „0“ ein, wenn Sie keinen Leermeldersensor haben. Erlaubte Werte sind 0 und 1.   0 = Ein Gebläse für beide Sämaschinen. Das Gebläse muss eingeschaltet werden, bevor eine Sämaschine  eingeschaltet wird. Sonst erscheint Er.1  Gebläse  1= Ein Gebläse für Sämaschine A. Kein Gebläse für Sämaschine B. Sämaschine B kann auch ohne Gebläse  14   0  Modus   eingeschaltet werden. Es wird kein Alarm ausgelöst.  2 = Jeweils ein Gebläse für Säeinheit A und Säeinheit B. Die Gebläse können nicht unabhängig ein –oder  ausgeschaltet werden.  Impuls / U  Anzahl der Impulse (= Signale vom Sensor) pro Umdrehung für die Geschwindigkeitsmessung des Gebläses.  15  1  Gebläse A  Dieser Parameter ist nur bei Gebläse mit Gebläse‐Sensor wichtig. Erlaubte Werte von 1‐100. ...
  • Seite 18 Geben Sie „0“ ein, wenn Sie keine Fahrgassenfunktion haben.  0  Erlaubte Werte 0 und 1  Geben Sie die Anzahl der Ausgänge für die Fahrgassenschaltung ein.  Anzahl der  ZB.: Verwenden Sie einen Turm mit 8 Ausgängen, ist dieser Parameterwert „8“  24  0  Ausgänge  Haben Sie ein Säsystem ohne Fahrgassenfunktion geben Sie „0“ ein. Achtung erst Parameter Nr. 16 auf „0“ setzen.  Erlaubte Werte von 0‐999  Eingabe der Anzahl der geschlossenen Ausgänge, wenn die Fahrgasse gesetzt wird.   Geschlossene  z.B. Werden 2 Ausgänge geschlossen, ist dieser Parameterwert „2“.  25  0  Ausgänge  Haben Sie ein Säsystem ohne Fahrgassenfunktion geben Sie „0“ ein.  Erlaubte Werte von 0‐99  26  Betriebszeit  Zeigt die ungefähre Anzahl der Stunden an, in der die Steuerung eingeschalten war. Nur für interne Servicezwecke!  ‐‐‐  27  ha‐Zähler  Zeigt die Anzahl der bearbeiteten ha (Säwelle ist eingeschalten) an. Wert ist nicht veränderbar. (ab Version 08:32)  ‐‐‐  Bearbeitete Flächenberechnung bei Verwendung der Steuerung zur Überwachung einer externen Säeinheit.  28    Verwenden Sie eine Technik‐Plus Sämaschine, muss dieser Wert auf 0 sein. Nähere Informationen zur Überwachung  0  einer externen Säeinheit mit TWIN auf Anfrage.    3 | S e i t e    ...
