Technik-Plus SEEDER+ Betriebsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

Betriebsanleitung
SEEDER+ Steuerung



Revision 1.82
Inhalt

Beschreibung ..............................................................................................................................................................1
Programmversion .....................................................................................................................................................1
Eingabe von Werten .................................................................................................................................................2
Einstellen der Parameter .......................................................................................................................................2
Kalibrierung  . ................................................................................................................................................................4

Kalibrierung der Ausbringmenge  . ..........................................................................................................4

Kalibrierung des Säwellensensors (Abdrehprobe)  . ........................................................................4

Kalibrierung des Säwellensensors (Abdrehprobe) mit Kalibrierwert ...................................6

Kalibrierung der Arbeitsbreite ................................................................................................................7

Kalibrierung der Geschwindigkeit .........................................................................................................8
Einstellung und Kontrolle der Gebläsegeschwindgikeit ..........................................................................9
Bedienung am Feld ...................................................................................................................................................9
Zusatzfunktionen ...................................................................................................................................................  1 1

Zurücksetzen des Monitors ....................................................................................................................  1 1

Hardware Test ..............................................................................................................................................  1 1

Notfallmodus ................................................................................................................................................  1 2

Fahrgassen  . ....................................................................................................................................................  1 3
ANHANG 1 Parametereinstellungen ..............................................................................................................  1 4
ANHANG 2 Alarme/Error Codes .....................................................................................................................  1 6
Anschlüsse mit Schema  ......................................................................................................................................  1 8


20140825 (letztes update)

Software Version 8:32




Werbung

loading

Verwandte Anleitungen für Technik-Plus SEEDER+

Inhaltszusammenfassung für Technik-Plus SEEDER+

  • Seite 1   Betriebsanleitung  SEEDER+ Steuerung        Revision 1.82   20140825 (letztes update)    Software Version 8:32  Inhalt   Beschreibung ................................1   Programmversion ..............................1   Eingabe von Werten ..............................2  Einstellen der Parameter ............................2  Kalibrierung  .................................4    Kalibrierung der Ausbringmenge  ......................4    Kalibrierung des Säwellensensors (Abdrehprobe)  .................4    Kalibrierung des Säwellensensors (Abdrehprobe) mit Kalibrierwert ........6    Kalibrierung der Arbeitsbreite ........................7    Kalibrierung der Geschwindigkeit ......................8  Einstellung und Kontrolle der Gebläsegeschwindgikeit ................9  Bedienung am Feld ..............................9  Zusatzfunktionen ..............................  1 1   ...

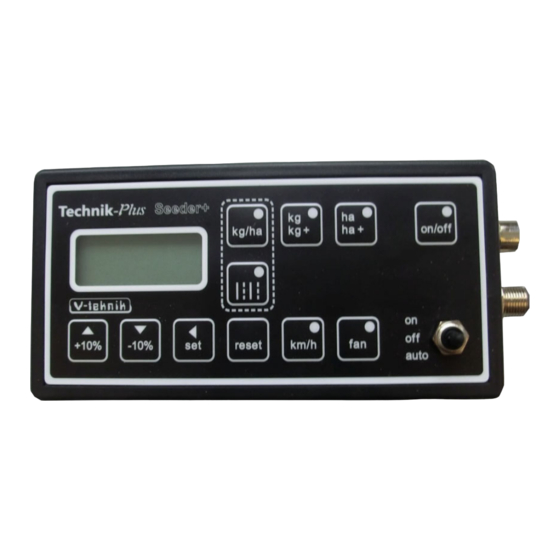

  • Seite 2       Beschreibung      SEEDER+ Steuerung  KONTROLLBOX maschinenseitig    (an der Säeinheit befestigt)    Display  Kalibriertasten  Kippschalter      Kalibriertasten          Programmversion    Nach der Startsequenz wird kurz die Programmversion der SEEDER+ Steuerung und der  Kontrollbox wie folgt angezeigt:          Programmversion SEEDER+ Steuerung : Programmversion Kontrollbox          08:32     Startsequenz = Tritt unmittelbar nachdem die SEEDER+ Steuerung mit der Batterie  verbunden wird auf. Am Display wird eine strichlierte Linie angezeigt und die LEDs an den  Tasten beginnen nacheinander zu leuchten.   ...
  • Seite 3     INGABE VON  ERTEN   In dieser Anleitung werden Sie immer wieder dazu aufgefordert die richtigen Werte mit den  SET und +10% / ‐10% Tasten einzugeben. Gehen Sie dabei wie folgt vor.    Die Ziffern des zu verstellenden Wertes  werden nacheinander eingestellt. Mit SET  springen Sie zwischen den einzelnen Ziffern.  Ein Unterstrich zeigt Ihnen bei welcher Ziffer  Sie sich gerade befinden.   Verändern Sie die Ziffer mit den +10% / ‐10%  Tasten. Drücken Sie kurz SET. Der    Unterstrich ist jetzt bei der nächsten Ziffer.     005   Verändern Sie die Ziffer mit den +10% / ‐10%  Tasten …      Fahren Sie solange fort, bis der richtige Wert  am Display steht.      125       INSTELLEN DER  ARAMETER   Die SEEDER+ Steuerung kann zu Regulierung von Motoren mit unterschiedlichen techn.  Daten verwendet werden. Dafür ist es notwendig die Parameter richtig einzustellen. Bei  einigen Parametern wird die richtige Signalabnahme (Geschwindigkeitssignal,  Hubwerkssignal) eingestellt. Kontrollieren Sie die Parameter vor der ersten Kalibrierung!  Eine Liste mit den richtigen Werten für die Parameter finden Sie im Anhang 1.    1.Drücken Sie SET und RESET gemeinsam für  2 Sekunden. ...
  • Seite 4   . Drücken Sie SET für 2 Sekunden. Das      Display zeigt jetzt den Wert an, der für           00 diesen Parameter einprogrammiert ist.   4.  Stellen Sie mit SET und den +10% / ‐10%    Tasten den richtigen Wert ein. 0009 5. Drücken Sie SET für 2 Sekunden zur    Bestätigung. 0010 6. Das Display zeigt jetzt wieder die  Parameternummer an.  Stellen Sie mit SET  und den +10% / ‐10% Tasten die nächste    Parameternummer ein.   7. Drücken Sie SET für 2 Sekunden. Das  Display zeigt jetzt den Wert an, der für      diesen Parameter einprogrammiert ist. 8. Stellen Sie mit SET und den +10% / ‐10%    Tasten den richtigen Wert ein. 0003 9. Drücken Sie SET für 2 Sekunden zur      Bestätigung. 0000 10.  Das Display zeigt jetzt wieder die ...
  • Seite 5   11. Folgen Sie wieder den Schritten 7‐10  solange, bis alle Parameter richtig eingestellt    sind. 12. Drücken Sie (während die  Parameternummer angezeigt wird) RESET  für 2 Sekunden um aus dem Menü  auszusteigen. Sie können auch während der  Programmierung mit RESET aussteigen. Die    bis dahin bestätigten Werte bleiben  gespeichert.   KALIBRIERUNG      ALIBRIERUNG DER  USBRINGMENGE 1.Drücken Sie die Taste kg/ha. Das grüne    LED bei der Taste leuchtet. 2. Drücken Sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am    Display blinkt. 3. Geben Sie die gewünschte  Ausbringmenge in kg/ha mit SET und den  200.0 +10% / ‐10% Tasten ein.    (z.B. 200kg = 200.0) 4. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  200.0 ALIBRIERUNG DES   ÄWELLENSENSORS  BREHPROBE 5. Drücken Sie die Taste kg/kg+. Das grüne  LED bei der Taste leuchtet. Kippschalter   ...
  • Seite 6   6. Drücken sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  0.00   Display blinkt. 7. Der angezeigte Wert sind die  Gramm/Impuls während der Abdrehprobe.  0.00 Dieser Wert muss immer auf 1.00 eingestellt  werden, mit SET und den +10% / ‐10%    Tasten. 8. Drücken Sie SET für 2 Sekunden zur  Bestätigung. Das LED bei der on/off Taste  1.00   beginnt zu leuchten.  9. Öffnen Sie die Bodenklappe und stellen    Sie ein Auffanggefäß mit bekanntem  Gewicht darunter. Füllen Sie, Saatgut in den  Behälter. 10a. Schalten Sie den Kippschalter auf ON.  Säwelle beginnt zu drehen.  0.000 10b. Lassen Sie die Säwelle nur kurz laufen,  damit sich die Welle füllen kann. Schalten  Sie den Kippschalter wieder auf OFF. Säwelle    stoppt. Drücken Sie jetzt RESET zum  Abbrechen. Folgen Sie noch einmal den  Schritten 5‐10a. und gehen Sie dann weiter  bei 10c. Füllt man die Säwelle vor der  Abdrehprobe nicht auf, kann es bei kleinen  Ausbringmengen zu großen Abweichungen  kommen.  10c. Das Saatgut wird nun im Auffanggefäß  gesammelt. Lassen Sie die Säwelle solange  laufen, bis sie genug Saatgut zum Abwiegen  haben. Speziell bei größeren ...
  • Seite 7   12. Drücken Sie kurz SET. Der Wert am  Display blinkt. Das LED bei der on/off Taste  0.935 erlischt.  13. Der Wert am Display zeigt die   heruntergelaufenen kg mit 3 Dezimalstellen  1.253 an. Dieser Wert muss jetzt auf die  abgewogenen kg korrigiert werden. (Mit SET  und den +10% / ‐10% Tasten)  14. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  1.253 15. Der angezeigte Wert sind jetzt die  korrekten g/Impuls  (Erinnerung: zu Beginn  8.07 wurde 1.00 eingeben ) Diesen Kalibrierwert   können Sie sich nach Bedarf notieren. Bei  nochmaliger Kalibrierung des gleichen    Saatgutes kann die Abdrehprobe  übersprungen werden (Achtung: Das  Gewicht des Saatgutes kann sich aufgrund  verschiedener Faktoren verändern und es  kann zu Ungenauigkeiten der  Ausbringmenge führen! Wir empfehlen das  Saatgut mind. einmal pro Jahr neu zu  kalibrieren.)  Drücken Sie kurz SET zur Bestätigung.      ALIBRIERUNG DES   ÄWELLENSENSORS  BREHPROBE  MIT  ALIBRIERWERT 16. Drücken sie die Taste kg/kg+. Das grüne    LED bei der Taste leuchtet. 17. Drücken sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am ...
  • Seite 8   18. Geben Sie mit den SET und +10% / ‐10%     Tasten den notierten Kalibrierwert ein. 0.00 19. Drücken Sie SET für 2 Sekunden zur  Bestätigung. Das LED bei der on/off Taste  1.44   beginnt zu leuchten.  20. Drücken Sie kurz SET. Der Wert am  Display blinkt. Das LED bei der on/off Taste  0.000 erlischt.  21. Drücken Sie SET für 2 Sekunden. Die  Abdrehprobe wurde übersprungen.  0.000 22. Am Display wird nochmals der  Kalibrierwert angezeigt. Drücken Sie kurz  1.44 SET zur Bestätigung.      ALIBRIERUNG DER  RBEITSBREITE 23. Drücken Sie die Taste ha/ha+. Das grüne  LED bei der Taste leuchtet.  24. Drücken Sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  Display blinkt.   25. Geben Sie jetzt Ihre Arbeitsbreite in cm  ein (6m = 600). Eingabe mit SET und den  +10% / ‐10% Tasten.  7 | S e i t e    ...
  • Seite 9   26. Drücken Sie SET für 2 Sekunden zur  Bestätigung.              ALIBRIERUNG DER  ESCHWINDIGKEIT 27. Drücken Sie die Taste km/h. Das grüne  LED bei der Taste leuchtet.  28. Drücken Sie SET für 2 Sekunden. Das  grüne LED bei der Taste blinkt. Der Wert am  Display blinkt.   29. Geben Sie mit SET und den +10% / ‐10%  Tasten den geschätzten zurückgelegten Weg  des Traktorrades von Signal zu Signal ein  (Wert zwischen 1‐500; siehe Montage des  Geschwindigkeit‐Sensors).  Bei Abnahme der    Geschwindigkeit von der Signalsteckdose,  Radar oder GPS geben Sie 7,3 ein.  30. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  31. Fahren Sie mit dem Traktor eine  bekannte Länge (Empfohlen: 100m) auf dem  Feld.  32. Nachdem Sie die 100m gefahren sind,  drücken Sie kurz SET.  87.2 33. Der Wert am Display zeigt die gefahrene  Strecke in m an. Dieser Wert muss jetzt auf  die gefahrenen m korrigiert werden. (Mit  SET und den +10% / ‐10% Tasten)  8 | S e i t e  ...
  • Seite 10   34. Drücken Sie SET für 2 Sekunden zur  Bestätigung.  35. Der angezeigte Wert ist jetzt der  korrekte Weg von Impuls zu Impuls.  176.5 Verändern Sie diesen Wert nicht.  Drücken  Sie kurz SET zur Bestätigung.      EBLÄSEGESCHWINDGKEIT 36. Einstellung und Kontrolle der Gebläsegeschwindigkeit (Nur bei hydraulischem  Gebläseantrieb mit Gebläsesensor):  ACHTUNG! STELLEN SIE DIE GEBLÄSEGESCHWINDIGKEIT ERST DANN EIN, WENN DAS ÖL  FÜR DEN HYDRAULISCHEN GEBLÄSEANTRIEB BETRIEBSTEMPERATUR ERREICHT HAT!!!!  37. Drücken Sie die „fan“ Taste für 2  Sekunden. Das LED bei der Taste blinkt.  38. Die Geschwindigkeit (in U/min) des  Gebläses wird jetzt angezeigt. Regulieren Sie  1245 die Geschwindigkeit mit der  Öldurchflussmenge (max. 50lit./min) an der  Hydraulik. Drücken Sie die „fan“ Taste zum    Verlassen des Gebläsemenüs      EDIENUNG AM    1. Drücken Sie die „fan“ Taste um das  Gebläse einzuschalten.   2. Drücken Sie die ON/OFF Taste.  9 | S e i t e    ...
  • Seite 11   . Bringen Sie den Kippschalter in die    richtige Position:  ON = Die Säwellen werden je nach  Fahrgeschwindigkeit reguliert, aber der  AN/AB Sensor ist deaktiviert.    OFF = Die Säwellen sind abgeschaltet. Ein       Doppelpunkt blinkt am Display  AUTO = Die Säwellen werden je nach  Fahrgeschwindigkeit reguliert und das  EIN/AUS Schalten der Säwellen wird mit dem  AN/AB Sensor geregelt. Ein Doppelpunkt  blinkt am Display.  (Die Polarität des AN/AB Sensors kann  geändert werden. Siehe Parameter Nr. 02)  Die Maschinen sind jetzt aktiv. Sie können während der Fahrt folgende Werte ablesen: 4. Drücken Sie die kg/ha Taste. Das Display  zeigt die eingegebenen kg/ha an. Die  60.0 Aussaatmenge kann hier in 10% Schritten  schnell verstellt werden. Drücken Sie dafür  die +10% / ‐10% Taste.    Drücken Sie die kg/ha Taste ein zweites Mal.    Das Display zeigt jetzt die tatsächlichen  kg/ha an. Dieser Wert kann von der  eingegebenen Ausbringmenge abweichen,  wenn   1. Der Traktor abrupt abgebremst wird.   2. Der Traktor schnell beschleunigt wird.   3. Der Säwellenmotor nicht dreht.   5. Drücken Sie die kg/kg+ Taste. Das Display  zeigt die bisher ausgebrachte Menge in kg  38.2 an. Zum Löschen dieses Wertes drücken Sie   ...
  • Seite 12     Anschlussmöglichkeiten:        USATZFUNKTIONEN     Startsequenz = Tritt unmittelbar nachdem die SEEDER+ Steuerung mit der Batterie  verbunden wird auf. Am Display wird eine strichlierte Linie angezeigt und die LEDs an den  Tasten beginnen nacheinander zu leuchten.    Zurücksetzen der SEEDER+ Steuerung  Es ist möglich alle Parameter und die Kalibrierung zurück zu setzen. Bei Fehlercode Er 10  kann dies notwendig sein. Bevor Sie diesen Schritt durchführen, trennen Sie die  Stromversorgung – Verbinden Sie die SEEDER+ wieder mit der Batterie. Tritt der Fehlercode  immer noch auf, gehen Sie wie folgt vor:    1. Unterbrechen Sie die Stromversorgung.  2. Verbinden Sie die SEEDER+ Steuerung wieder mit der Batterie.  3. Vergewissern Sie sich, dass der Kippschalter auf ON gestellt ist.  4. Drücken Sie währen der Startsequenz gleichzeitig die  +10% und kg/ha und ha/ha+   Tasten.  5. Die SEEDER+ startet neu. Die Parameter und Kalibrierung sind zurückgesetzt.    Hardware Test:  11 | S e i t e    ...
  • Seite 13   Sie können die Funktion der Tasten, LEDs, des Displays und Kippschalters im Hardware Test  überprüfen.  Den Hardware‐Testmodus aktivieren Sie wie folgt:    1. Unterbrechen Sie die Stromversorgung.  2. Vergewissern Sie sich, dass der Kippschalter auf OFF gestellt ist.  3. Schließen Sie die Steuerung an die Batterie an. Drücken Sie während der  Startsequenz die Tasten on/off und ha/ha+ gleichzeitig.  4. Die Einheit befindet sich jetzt im Hardware‐Testmodus.    Sie können nun beginnen von der kg/ha Taste von Säeinheit A die Tasten der Reihe nach  drücken. Folgendes muss jeweils passieren:    Taste  Am Display erscheint  LED bei der Taste muss  kg/ha        1111  leuchten  kg/kg+      2222  leuchten  ha/ha+     3333  leuchten  on/off       4444  leuchten  | |  5555  leuchten        + 10%  Die Ziffernsegmente der 1. Ziffer ...
  • Seite 14   (Achtung: Die Parametereinstellungen und die Kalibrierung wird hier gelöscht und müssen für  den normalen Arbeitsmodus wieder neu programmiert/kalibriert werden)    Es kann passieren, dass aus verschiedenen Gründen die SEEDER+ Steuerung bzw.  Kontrollbox nicht einwandfrei funktioniert. In diesem Fall gibt es den Notfallmodus. Damit  können Sie Ihre Arbeit am Feld beenden bis das Ersatzteil eingetroffen ist  bzw. nachher die  SEEDER+ zur Überprüfung einschicken.    1. Unterbrechen Sie die Stromversorgung.  2. Vergewissern Sie sich, dass der Kippschalter auf OFF gestellt ist.  3. Schließen Sie die Steuerung an die Batterie an. Drücken Sie während der  Startsequenz die Tasten +10% und ‐10% gleichzeitig.  4. Die Einheit befindet sich jetzt im Notfallmodus.    Im Notfallmodus sind folgende Funktionen möglich:    1. Einstellen der Ausbringmenge  2. Einstellen der Gebläsegeschwindigkeit  3. Ablesen der Fahrgschwindigkeit, sofern die Geschwindigkeitsabnahme funktioniert.  (Wird im Notfallmodus für keine Berechnungen der gesamt ausgebrachten Menge  bzw. der gesamt bearbeiteten Fläche herangezogen.)  4. Einschalten der Säeinheit  5. Alarme und Fehlercodes sind NICHT verfügbar!    1. Einstellen der Ausbringmenge:  Drücken Sie die kg/ha Taste. Das LED an der Taste beginnt zu blinken. Sie können  jetzt die Geschwindigkeit der Säwelle zwischen 0 (ausgeschalten) und 100 (maximale  Geschwindigkeit) verstellen.  Führen Sie eine Abdrehprobe durch, um die richtige Einstellung zu erhalten:  Stellen Sie ein Auffanggefäß unter die Säeinheit und öffnen Sie die Bodenklappe.  Drücken Sie die on/off Taste. Schalten Sie den Kippschalter auf „on“ oder „auto“. (Im ...
  • Seite 15   3. Ablesen der Fahrgeschwindigkeit (Wenn die Geschwindigkeitsabnahme funktioniert):  Drücken Sie die km/h Taste. Die Fahrgeschwindigkeit wird am Display angezeigt.    4. Einschalten der Säeinheit:  Drücken Sie die fan Taste. Das Gebläse ist jetzt eingeschalten. Drücken Sie die on/off  Taste. Schalten Sie den Kippschalter auf „on“ oder „auto“. (Im Notfallmodus haben  „on“ und „auto“ dieselbe Funktion). Die Säeinheit ist jetzt eingeschalten.    Zum Verlassen des Notfallmodus unterbrechen Sie die Stromversorgung. Schließen Sie die  Steuerung wieder an die Batterie an. Sie befinden sich jetzt wieder im normalen Modus.    Fahrgassen    Beachten Sie, dass Sie für die Fahrgassenfunktion Motoren/Ventile zum Schließen der  Auslässe benötigen (Nicht im Lieferumfang enthalten!)    Für das Fahrgassenmenü drücken Sie die Fahrgassentaste: | |    Nähere Informationen zum Fahrgassenmenü auf Anfrage.    14 | S e i t e    ...
  • Seite 16       ARAMETEREINSTELLUNGEN ANHANG   Nr.  Name  Beschreibung  Wert  P‐Wert für die Einstellung des Motors. Vorgegebene Werte verwenden!  00  P (PID) Motor   10  Erlaubte Werte von 0‐100.  I‐Wert für die Einstellung des Motors. Vorgegebene Werte verwenden!  01  I (PID) Motor         0  Erlaubte Werte von 0‐100.  Umkehren der Funktion des EIN / AUS Sensors. Der Sensor reagiert auf Metall.  „1“: Sensor hat keinen Kontakt mit Metall = Säwelle eingeschalten; Sensor hat Kontakt mit Metall = Säwelle aus  1  02  EIN /AUS Sensor „0“: Sensor hat Kontakt mit Metall = Säwelle eingeschalten; Sensor hat keinen Kontakt mit Metall = Säwelle aus  oder  (siehe Montage des Leermeldersensors)  2  Erlaubte Werte sind 0 und 1.  Einstellung der Motorgeschwindigkeit während der Abdrehprobe. Maximaler Wert ist 100  (= maximale Motordrehzahl). Erlaubte Werte von 0‐100.  03  Abdrehgeschw.  zB.: 80 = 80% der max. Geschwindigkeit.  80  Richtig eingestellte Abdrehgeschwindigkeit erhöht die Ausbringgenauigkeit. Bei kleinen Mengen wird ein Wert von  ca. 40 empfohlen, bei großen Ausbringmengen von ca. 80.  Signaleingang  Einstellung des Signaleinganges. Erlaubte Werte sind 1 und 2.  1 ...
  • Seite 17   Umkehren der Funktion des Leermelder‐Sensors. Wird der Fehlercode Er06 bei vollem Behälter angezeigt, ändern Sie  Leermelder‐ diesen Parameter auf den jeweils anderen Wert.  09  0  sensor  Geben Sie „0“ ein, wenn Sie keinen Leermeldersensor haben.  Erlaubte Werte sind 0 und 1.  Anzahl der Impulse (= Signale vom Sensor) pro Umdrehung für die Geschwindigkeitsmessung des Gebläses.  Impuls / U  10  Dieser Parameter ist nur bei Gebläse mit Gebläse‐Sensor wichtig.  1  Gebläse  Erlaubte Werte von 1‐100.  Einstellung  Einstellung der Gebläsegeschwindigkeit (in %).  11  100  Gebläsegeschw.  Erlaubte Werte von 0‐100  Niedrigste erlaubte Gebläsegeschwindigkeit. Dieser Parameter ist nur bei Gebläse mit Gebläse‐Sensor wichtig.  Min.  z.B. 3000 U/min = „3000“  12  3000  Gebläsegeschw.  Geben Sie „0“ ein, wenn Sie keinen Gebläsesensor haben. Damit ist auch der Fehlercode Er02 deaktiviert.  Erlaubte Werte 0‐9999  Höchste erlaubte Gebläsegeschwindigkeit. Dieser Parameter ist nur relevant bei Gebläse mit Gebläse‐Sensor.  Max.  z.B. 4500 U/min = „4500“  13  3500  Gebläsegeschw.  Geben Sie „999“ ein, wenn Sie keinen Gebläsesensor haben. Damit ist auch der Fehlercode Er03 deaktiviert.  Erlaubte Werte 0‐9999  Polung des Sensors für die Fahrgassen. Dieser Parameter ist nur bei Säsystemen mit Fahrgassenfunktion wichtig.  Fahrgassen‐ 14 ...
  • Seite 18   ‐C LARME    RROR ODES 2  NHANG  Es können folgende Alarme auftreten:   Ein Error‐Code blinkt am Display. Mehrere Error‐Codes werden hintereinander angezeigt.    Akustischer Alarm.   Blinkendes LED.   Code  Beschreibung  Display und akustischer Alarm  Lösungen  Er  1  Die ON/OFF Taste ist aktiv. Aber das  Er 1 blinkt am Display und ein  Drücken Sie auf die „fan“ Taste um das Gebläse einzuschalten.  Gebläse ist ausgeschaltet.  akustischer Alarm ertönt. LED  bei der “fan” Taste blinkt.  Er  2  Geschwindigkeit U/min beim Gebläse  Er 2 blinkt am Display und ein  Dreht das Gebläserad?  ist zu langsam.  akustischer Alarm ertönt. LED  Kontrollieren Sie das Gebläse und das Sensorkabel des  bei der “fan” Taste blinkt.  Gebläsesensors. Ist der Sensor verrutscht und hat zu viel Abstand zum  Impulsgeber (= Schraube, Metall, …)?  Kontrollieren Sie, ob der Sensor noch richtig arbeitet. Über jedem  Impulsgeber muss das LED am Sensor aufleuchten und dann wieder  erlöschen (=abschalten).  Sind die Kabel und Stecker in Ordnung bzw. Hydraulikschläuche?  Befindet sich im Gebläserad ein Hinderniss? ...
  • Seite 19   Er  10  Speicher Error. Fehlerhafte Eingaben  Er 10 blinkt am Display und ein  Kontrollieren Sie die letzten Einstellungen.  oder Speicherungen.   akustischer Alarm ertönt.  Er 11  Kalibrier Error. Ein Kalibrierwert liegt  Er 11 blinkt am Display und ein  Kontrollieren Sie die Kalibrierung.  außerhalb des erlaubten Bereichs.   akustischer Alarm ertönt.  Machen Sie die Kalibrierung gegebnenfalls noch einmal.   Drücken Sie SET und RESET um  den Alarm abzuschalten.   Er 12  Stromstärke des Säwellenmotors ist zu  Er 12 blinkt am Display und ein  Kontrollieren Sie, ob sich der Motor schwer dreht.  hoch  akustischer Alarm ertönt. LED  Kontrollieren Sie die Säwelle auf Blockaden durch Gegenstände (z.B.  bei Taste on/off (A) blinkt.  Steine)   Er 14  Stromzufuhr ist unter 12V gefallen.   Er 14 blinkt am Display und ein  Sicherung kontrollieren   akustischer Alarm ertönt. Alle  LEDs blinken.  Er 15  Kommunikationsproblem zwischen  Er 15 blinkt am Display und ein  Kontrollieren Sie das Steuerungskabel zwischen TWIN Steuerung und  TWIN Steuerung und Kontrollbox.  akustischer Alarm ertönt. Alle  Kontrollbox.   LEDs blinken.  BEEP  Kommunikationsproblem zwischen  Es wird weder ein Error‐Code ...
  • Seite 20   HARDWARE.  LEDs und Sicherungen  Die LEDs in der Kontrollbox zeigen an, ob die eingehenden Signale verarbeitet und die ausgehenden  Signale weitergegeben werden.   LED #  Beschreibung:      LED 1  12v angeschlossen  LED 2  12v Versorgung zum Säwellenmotor in Ordnung      LED 11  Blinkt beim Schreiben auf den EPROM  LED 17  Blinkt während der CAN Kommunikation mit der Steuerung  F1  2A Sicherung    F2  15A Sicherung  J31  Canbus Term.  Jumper sollte immer montiert sein.        PCB  Seeder +  EINGANG  +  ‐  SIGNAL  < 5Khz  LeermelderA  J7  J10  J8    Gebläse (U/min)  J11  J17 ...
  • Seite 21     Spezifikationen    Description  Data  Monitor display  Numerical with background lighting  Tolerated input voltage, feeding  12V DC ± 20%  Power consumption (Electronics only)  250mA  Working temperature  0˚C ‐ 65˚C  Digital input  High signal, 12V (± 25%)      Low signal, 0V  (2‐0V)    Maximum input frequency, 5KHz   Speed Input (digital)  Minimum input frequency, 5Hz.  Weight of monitor  Approx. 0.3kg  Weight of control unit, without cables  Approx. 0.4kg  Protection against polarity reversal  Yes  Short‐circuited protected  Yes, flat pin fuse on circuit board  Protection rating (monitor)  IP54 (Protected against dust/against water sprayed  from all directions)     Protection rating (control unit)  IP65 (Totally protected against dust/protected against    low pressure jets of water from all directions) 20 | S e i t e  ...
