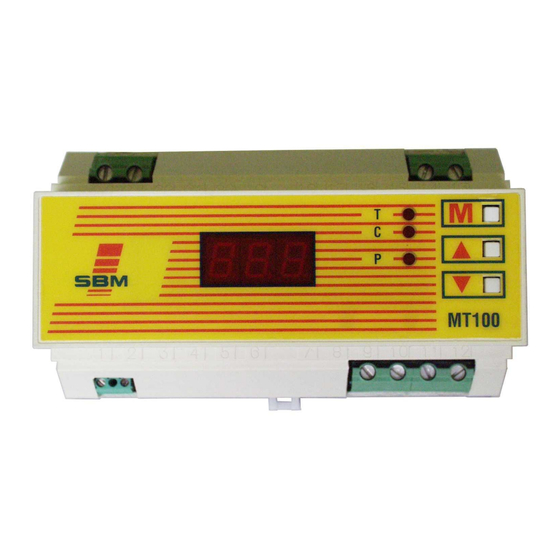

SBM MT100 Technische Beschreibung

Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
TECHNISCHE BESCHREIBUNG
Gerät unter Garantie sofern es gemäß dieser technischen Anleitung installiert wurde.
1
TECHNISCHE BESCHREIBUNG
2
INSTALLATION
3
PROGRAMMIERUNG
3.1
FUNKTIONEN
3.2
TEMPERATUREINSTELLUNG
4
FRAGEN - ANTWORTEN
Hersteller :
SBM
3, cottages de la Norges
21490 CLENAY
FRANCE
MT100 : EINE BETRIEBSART
MT 100
Nr 05000007/6
Ausschließlich für die Gasheizung von industriell
und gewerblich genutzten Räumen bestimmt.
Service Commercial France
Tél :
03.80.76.74.70
Fax :
03.80. 76.74.69
e-mail : sbm.france@sbm.fr
http://www.sbm.fr
Seite 2
Seite 3
Seite 5
Seite 5
Seite 6
Seite 6
Export Department
Tél :
(+33) 3.80.76.74.84
Fax :
(+33) 3.80.76.74.89
e-mail : sbm.com@sbm.fr
http://www.sbm.fr
1

Werbung

loading

Verwandte Anleitungen für SBM MT100

Inhaltszusammenfassung für SBM MT100

  • Seite 1 MT100 : EINE BETRIEBSART MT 100 TECHNISCHE BESCHREIBUNG Nr 05000007/6 Ausschließlich für die Gasheizung von industriell und gewerblich genutzten Räumen bestimmt. Gerät unter Garantie sofern es gemäß dieser technischen Anleitung installiert wurde.  TECHNISCHE BESCHREIBUNG Seite 2 INSTALLATION Seite 3...
  • Seite 2 1. TECHNISCHE BESCHREIBUNG TYP MT 100 Regelung für eine Betriebsart (siehe unten) ELEKTRISCHE 230 V ~ einphasig mit Nulleiter STROMVERSORGUNG  1 x Ausgang Magnetventil 4 A maximal STEUERUNG  1 x Ausgang Heizstrahler, Verzögerung 45 Sekunden. 4 A maximal (40 Zündblöcke) 1 Ausgang für den Anschluss eines Sicherheitskontakts (Normalerweise Zu) der VENTILATIONSSICHERUNG Heizungsunterbrechung...

  • Seite 3: Installation

    2. INSTALLATION Die Regelungseinheit MT100 muß unbedingt in einem Schrank und auf einer DIN-Schiene, 35 mm breit, installiert werden. Die Installation muß den gültigen Normen entsprechen. Die gesamte Installation oder sonstige Arbeiten müssen von einem dafür zugelassenen Fachmann durchgeführt werden.

  • Seite 4: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS 230 V ~ Sonde Schutzisolierung P/L1 N/L2 24 23 14 13 MT100 7 mm 9 10 11 12 Schutzisolierung oder oder P/L1 N/L2 P/L1 N/L2 Sicherheitkontakt MAGNETVENTIL ZÜNDUNG (via RP32) (via RP32) ZUSAMMENBAU DES TEMPERATURFÜHLERS - Stecken der Teile A, B und C durch das Kabel.
  • Seite 5 3. PROGRAMMIERUNG 3.1 FUNKTIONEN Anzeigedisplay Einstelltasten Anzeigelampen Digitalanzeige zeigt an : INFORMATION ANZEIGELAMPE DISPLAY Temperatur Einstelltemperatur Heizungsanzeige oder 100% 3.2 TEMPERATUREINSTELLUNG Die Einstelltasten wie folgt verwenden : Eingang zu einer eingestellten Regelung Erhöht oder reduziert den Einstellwert. ( C blinkt ) Ende des Programms, Speicherung der Regelung...
  • Seite 6 4. FRAGEN - ANTWORTEN FRAGEN ANTWORTEN Temperatur unter –5 ºC oder Temperaturfühler abgeklemmt oder defekt oder Kabel des Temperaturfühlers defekt oder verkehrt angeschlossen Temperatur über 52 ºC oder Temperaturfühler kurzgeschlossen oder defekt oder Kabel des Temperaturfühlers kurzgeschlossen Der Sicherheitskontakt ist offen : Das Modul stoppt die Heizung, den Fluss blinkt zwischen den Klemmen 1 und 3...
