1. Montage
Achtung:
»
Die maximale Türstärke darf 25 mm nicht überschreiten
»
Benutzen Sie nur die beiliegende Bohrschablone
»
Vor dem Erstellen der Bohrungen unbedingt die Maße prüfen!
Hinweis:
»
Vor der Installation die Batterien einsetzen (auf richtige Polung achten)
»
Informieren Sie sich über die Arten der Programmierung (Kapitel 2 + 3 )
»
Der Verriegelungshebel läßt sich erst nach Eingabe des Master-/ Benutzercodes
Betätigen Werkseinstellung: 11335577 / 2244 | Vertikal
55443322 / 0099 | DIN Rechts
66778899 / 1122 | DIN Links
Montageablauf:
Hinweis:
Ist bereits ein mechanisches/elektronisches Spindschloss installiert, so ist dieses vor
dem Montagebeginn zu demontieren.
Schritt 1:
Legen Sie die mitgelieferte Bohrschablone auf und markieren Sie die obere und
untere Montagestelle (6 mm oben / 16 mm unten)
Achtung:
Vor dem Bohren der Löcher die Maße prüfen. Vergewissern Sie sich außerdem über
die richtige Position des Schlosses, um eine einwandfreie Funktion zu gewährlei-
sten.
Schritt 2:
Bohren Sie ein 6 mm Loch für die obere und ein 16 mm Loch für die untere
Montagestelle.
Schritt 3:
Stecken Sie die Gewindewelle des Schlosses durch die 16 mm Bohrung.
(von außen nach innen)
Schritt 4:

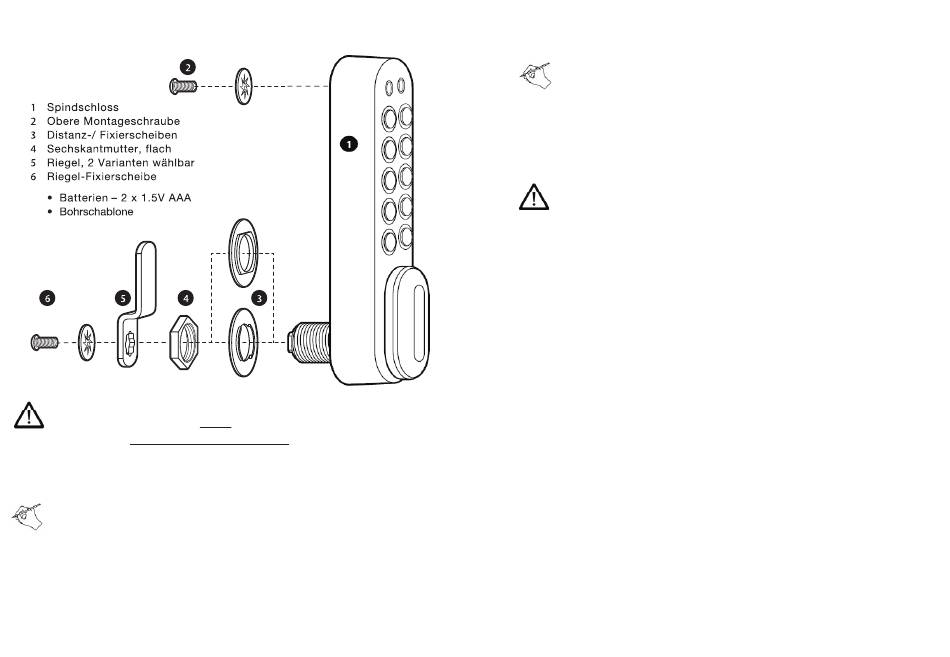

Setzen Sie die Zubehörteile (3), wie auf der Zeichnung dargestellt, von innen
auf die Gewindewelle.
Schritt 5:
Verschrauben Sie das Spindschloss mit der Sechskantmutter (4).
Schritt 6:
Wählen Sie die obere Schraube (2) passend zur Türstärke aus (kurz/lang).
Schritt 7:
Wählen Sie einen passenden Riegel (5) und befestigen diesen mit der
Schraube (6) am Ende der Gewindewelle.
Schritt 8:
Prüfen Sie die Funktion mit dem Benutzercode (werkseitig: 2244)
Schritt 9:
Nach abgeschlossener Installation die werkseitigen Master-
und Benutzercodes ändern.
