verbunden. Der Autoklav kann auch an eine vorhandene Wasser-Aufbereitungs-Anlage, sofern deren
Kapazität ausreicht, parallel zu einem anderen Gerät über ein T-Stück angeschlossen werden.
Im Menü Funktion müssen Sie die Speisewasser-Zufuhr auf extern stellen.
Funktion:
Speisewasser-Zufuhr
Im Auslieferzustand ist die Speisewasser-Zufuhr auf intern eingestellt.
Installationsbeispiel für den Anschluss an eine Wasser-Aufbereitungs-
Anlage
Beispiel 1 – MELAdem 40
(11)
(10)
(9)

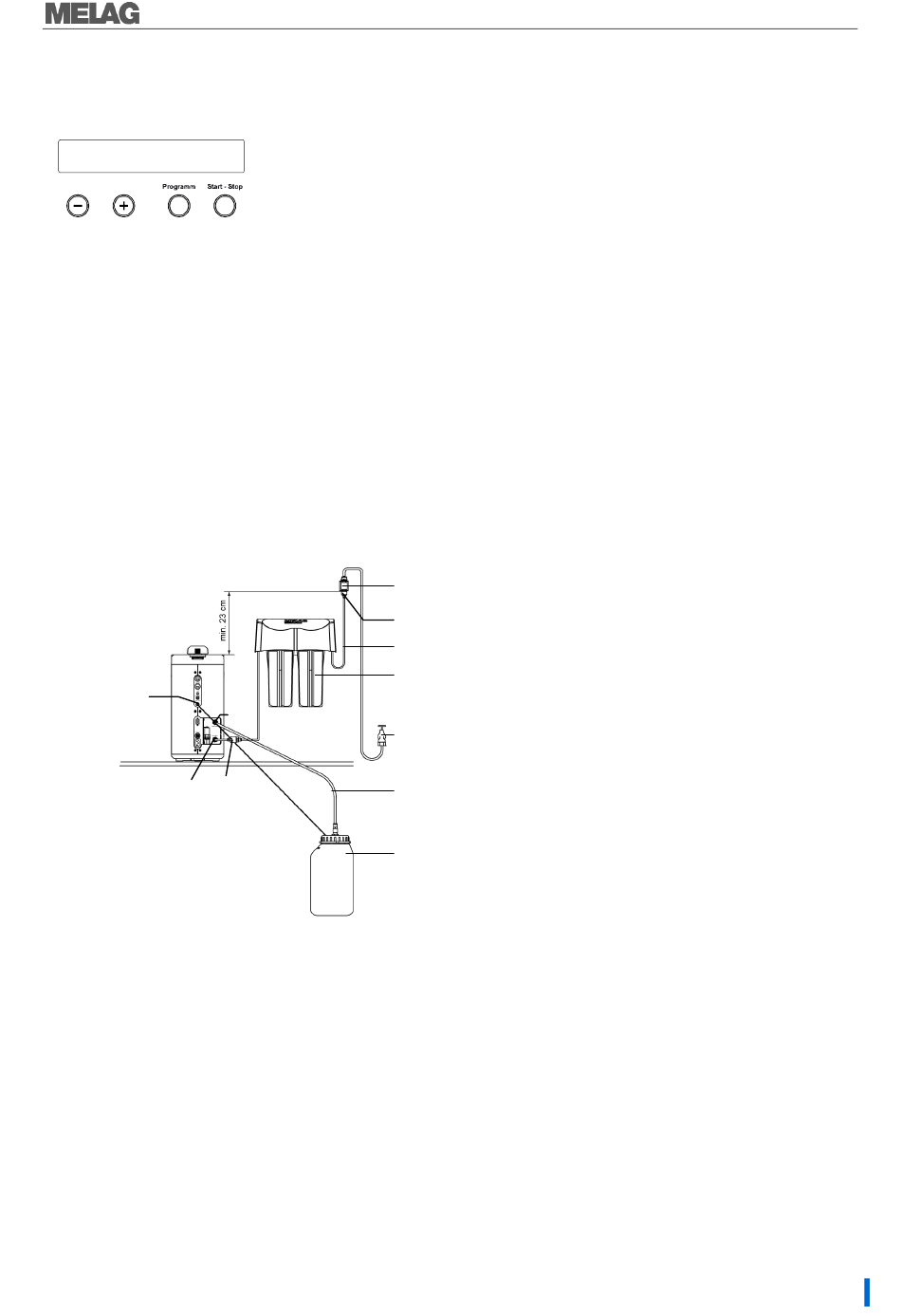

Abb. 11: Speisewasserversorgung aus dem Ionenaustauscher
MELAdem 40
(1) Sicherungskombination, bestehend aus Rückflussverhinderer und Rohrbelüfter nach DIN EN 1717
(2) Kaltwasseradapter (Reduzierung von 3/4" auf 1/4")
(3) Eingangsseite MELAdem 40, Zulaufschlauch Ø 6 mm
(4) MELAdem 40
(5) Wasserhahn (bauseitig vorhanden)
(6) Abwasserschlauch (Ø 8 mm)
(7) Abwasser-Behälter
(8) Anschluss Abwasser
(9) Speisewasserfilter MELAdem
(10) Anschluss Speisewasser
(11) Anschluss für Überwachung des Wasserstandes im Abwasser-Behälter
Wählen Sie das Menu Funktion durch gleichzeitiges kurzes
1.
Drücken der TASTEN (+) und (-). Das Display zeigt Funktion:
Letzte Chargennr.
2. Navigieren Sie mit der TASTE (+) oder (-), bis auf dem Display
Funktion: Speisewasser-Zufuhr angezeigt wird.
3.
Drücken Sie die Taste (P). Die aktuell eingestellte Option wird auf
dem Display angezeigt, z. B. Speisewasser-Zufuhr intern.
Um den Wert auf Speisewasser-Zufuhr: extern zu stellen,
4.
drücken Sie die TASTE (P) erneut.
5. Um die Einstellung zu speichern und das Menü zu verlassen,
drücken Sie die TASTE (S).
6. Mit dem wiederholten Drücken der TASTE (S) verlassen Sie das
Menü vollständig und gelangen zurück in die Ausgangsstellung
des Displays.
(1)
(2)
(3)
(4)
(8)
(5)
(6)
(7)
Einspeisung des Speisewassers aus dem
Ionenaustauscher MELAdem 40
Abfluss in den Abwasser-Behälter
Erste Inbetriebnahme
