BESCHREIBUNG DER GERÄTETEILE
A) Netzanschlusskabel
Eingangsspannung vor Betrieb prüfen.
B) Druckminderer
Einstellen des Luftdrucks dem Gerät entsprechend.
C) Anschlussbuchse für die Steuerleitung des Brenners
D) Hauptschalter
E) Schneidstromeinstellung
Einstellen des Schneidstroms entsprechend der benötigten Stärke für das jeweilige Werkstück.
F) Anschlussbuchse des Plasmaschneidbrenners
G) Kontrolleuchte
Leuchtet auf bei Fehlfunktion.
H) Anschlussbuchse für Masseanschluss
I) Anzeige Luftaustrittsverzögerung
Die Zeit während Luft nach dem Beenden des Schneidens zur Brennerkühlung austritt.
K) Erdungsverbindung für das Gehäuse.
E G
F C

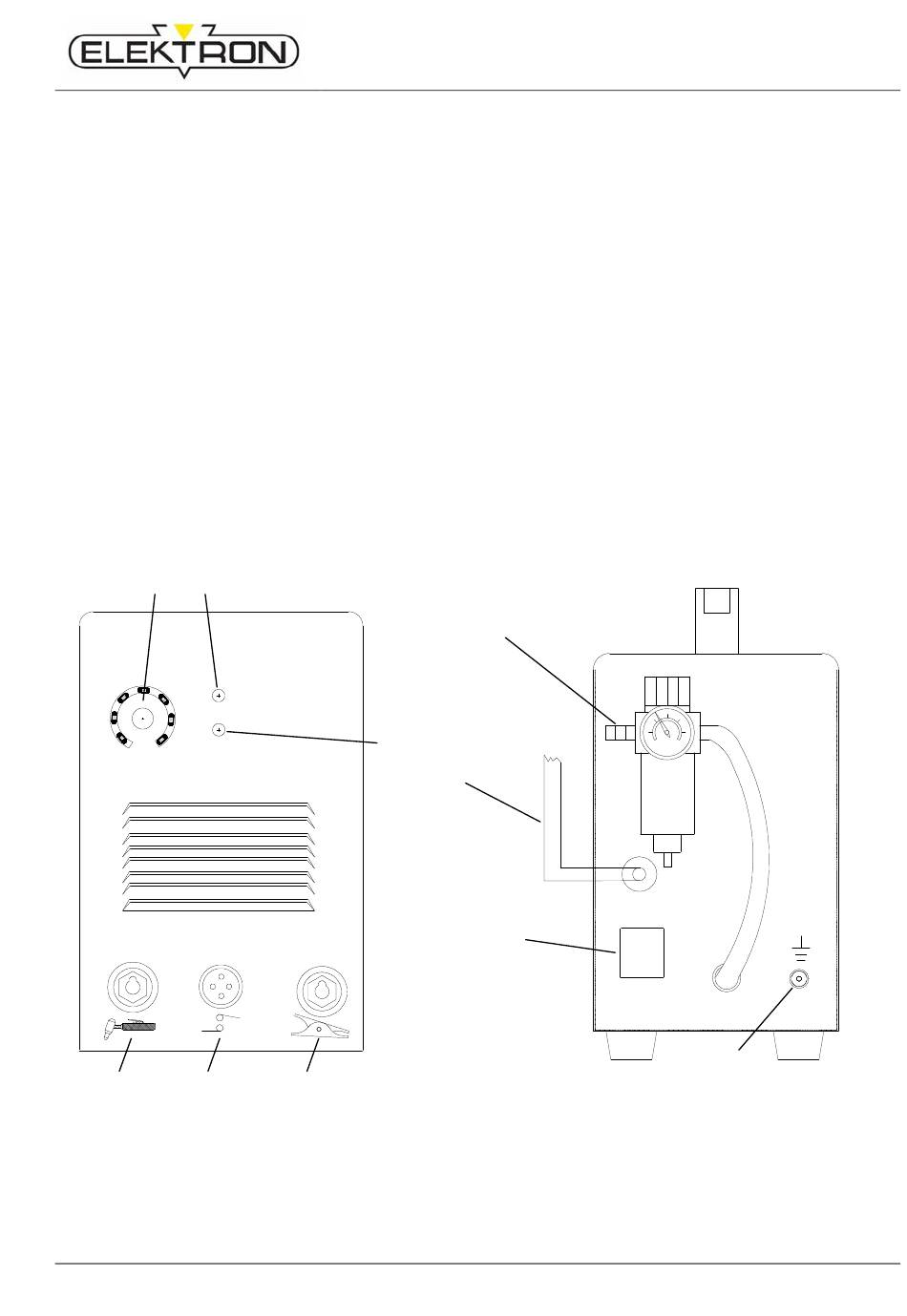

(siehe Abbildung 1)
